Detalles del producto

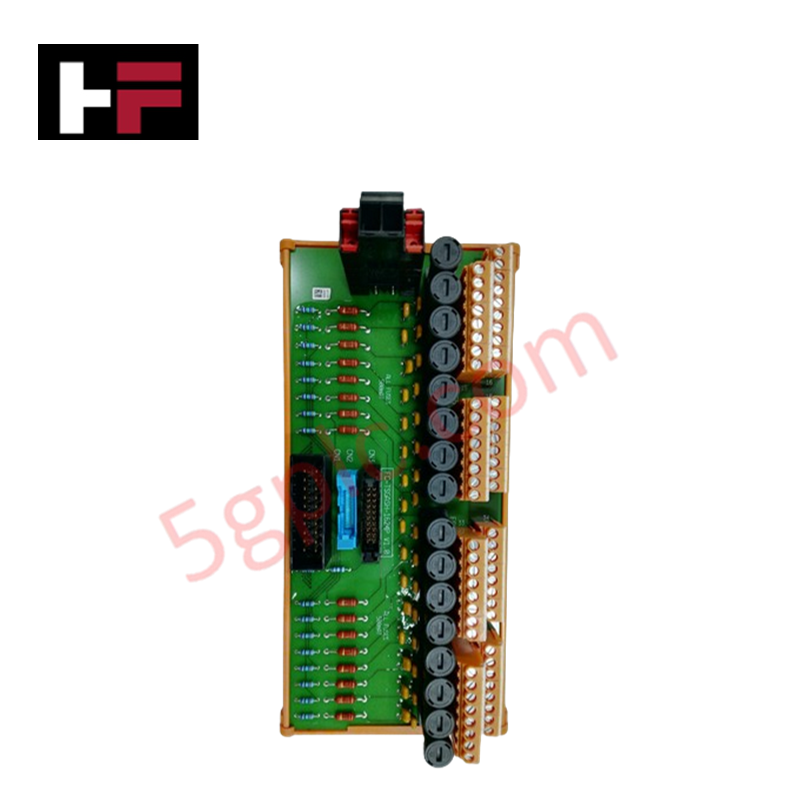

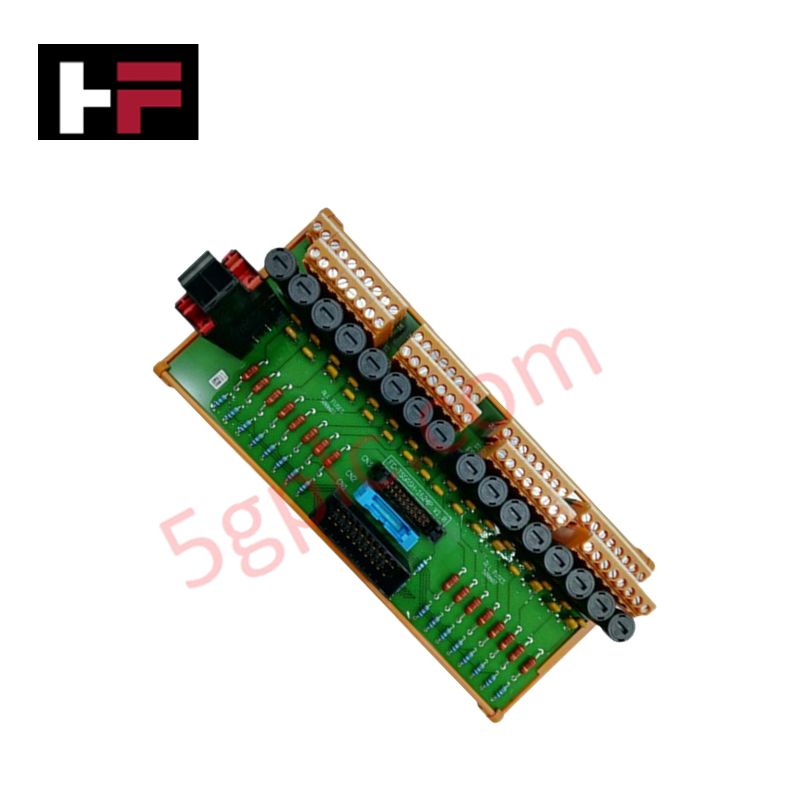

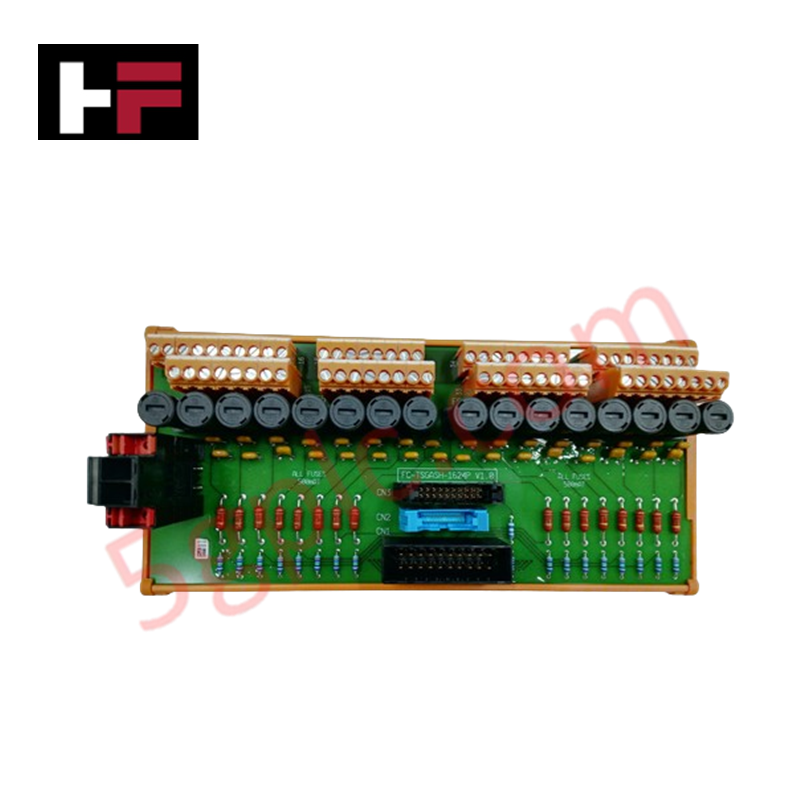

El Honeywell FC-TSGAS-1624, también catalogado como módulo detector de llama y gas de seguridad FC-TSGAS-1624, funciona como un componente de hardware dedicado a la adquisición de señales de gas y llama de 16 canales en las plataformas Honeywell Safety Manager.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FC-TSGAS-1624 |
| Marca | Honeywell |
| Dimensiones | 225 mm x 70 mm x 60 mm (8.86 in x 2.76 in x 2.36 in) |
| Temperatura de funcionamiento | -20 deg C to +70 deg C |
| Consumo de energía | 24 VDC externo, 3 mA (sin cargas de campo) |
| Canales de entrada | 16 (0 V común) |
| Rango de señal de entrada | 0-25 mA (resistencia de entrada: 500 Ohm +/- 5%) |
| Rango de señal de salida | 0-4 VDC al módulo SAI-1620m (precisión: 0.1%) |
| Fusible de protección | 500 mA, 5 x 20 mm (Schurter 0001.2501, 250 VAC / 300 VDC) |
| Montaje en riel DIN | TS32 / TS35 x 7.5 (longitud de riel utilizada: 226 mm) |
Aislamiento entre canales y protocolo de lazo
El módulo acondiciona las entradas de sensores de campo de 0-25 mA y envía señales proporcionales de 0-4 VDC al módulo SAI-1620m con una precisión de 0.1%. El aislamiento entre canales y la protección galvánica desacoplan las señales de entrada de los rieles de alimentación lógica del plano posterior, lo que evita la transferencia de ruido de modo común. Además, la compatibilidad con el protocolo de lazo HART de 4-20 mA y la protección mediante fusible integrada protegen los lazos de detección de gas contra transitorios externos de sobrecorriente.
Preguntas frecuentes
P: ¿Cuáles son las especificaciones del fusible y los límites de reducción de capacidad del FC-TSGAS-1624?
R: El módulo utiliza un fusible Schurter de 500 mA y 5 x 20 mm (PN 0001.2501), con una tensión nominal de 250 VAC / 300 VDC. La capacidad de corriente se reduce linealmente de 0.5 A a una temperatura ambiente de 25 deg C a 0.35 A a una temperatura ambiente de 70 deg C.
P: ¿Qué calibres de cable admiten los terminales y cuáles son los valores de par de apriete?
R: Los terminales de tornillo estándar admiten cables de hasta 2.5 mm cuadrados (AWG 14), con un par de apriete de 0.5 Nm (0.37 ft-lb). Los terminales de alimentación A y B admiten cables de hasta 16 mm cuadrados (AWG 8), con un par de apriete de 1.2 Nm (0.88 ft-lb).
Instrucciones para la instalación en campo
- Desconecte la alimentación externa de 24 VDC y los lazos de sensores de campo antes de instalar o cablear el módulo.
- Encaje el conjunto en un riel DIN TS32 o TS35 x 7.5, asegurándose de que haya al menos 226 mm de espacio libre a lo largo del riel.
- Conecte los canales de entrada de campo con conductores estándar (hasta AWG 14) y apriete los tornillos de los terminales a 0.5 Nm. Para las líneas de alimentación principales A y B, use conductores de hasta AWG 8, pelados 7 mm y apretados a 1.2 Nm.
- Compruebe la continuidad del fusible y la escala de tensión de salida (0-4 VDC) antes de energizar el sistema.
