Detalles del producto

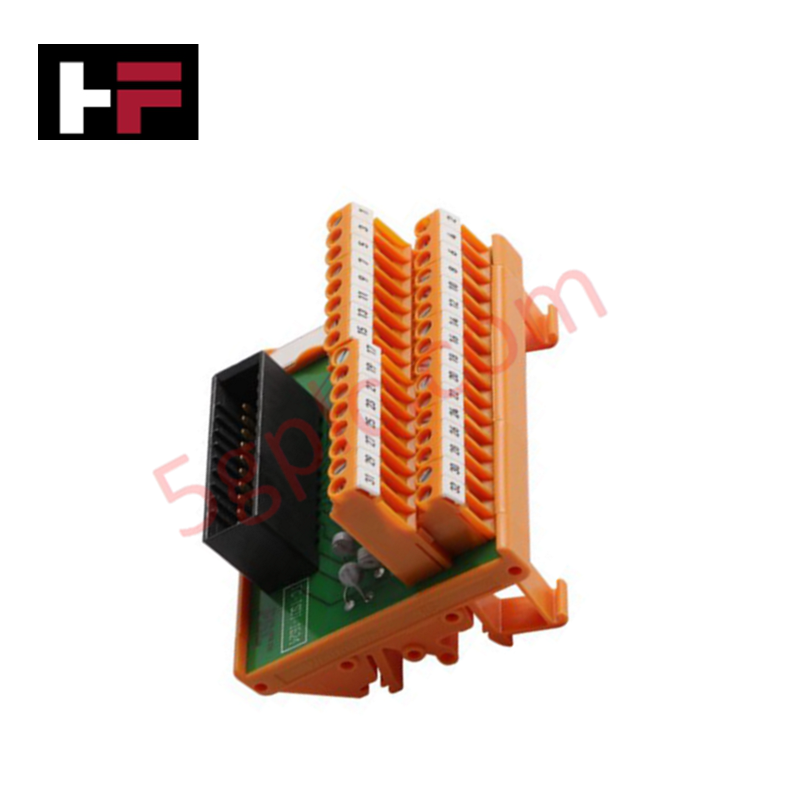

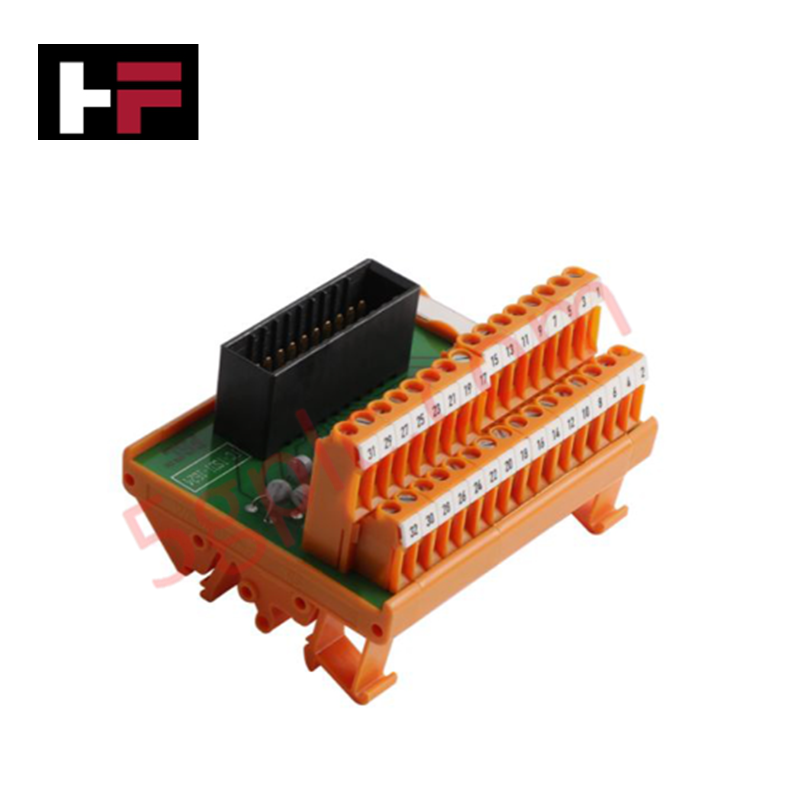

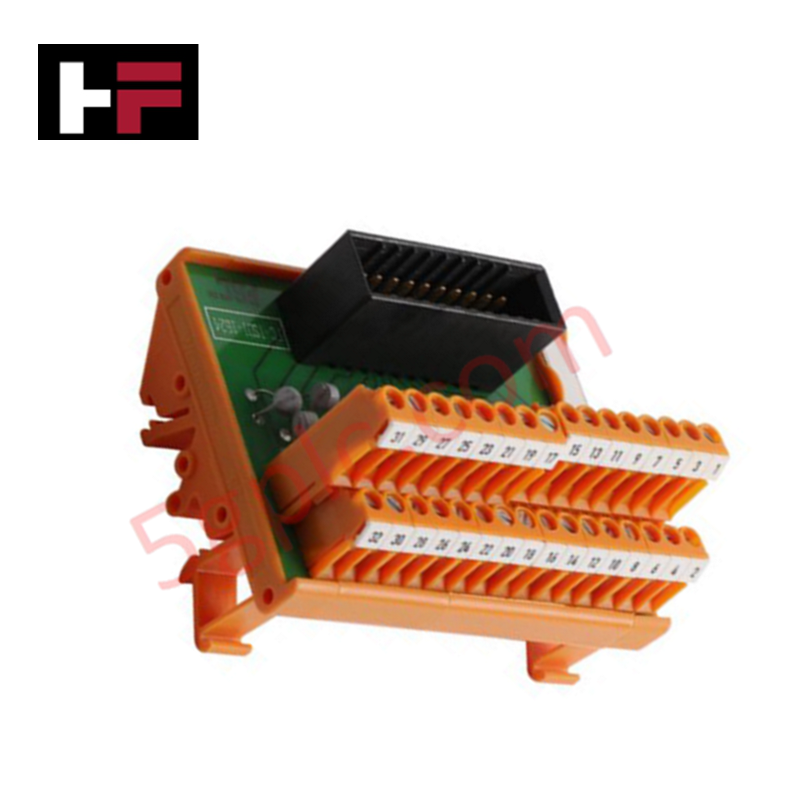

Configurado para la interfaz de señales digitales en arquitecturas Safety Manager y Experion PKS, el Honeywell FC-TSDI-1624 (FC-TSDI-1624, conjunto de terminación de campo para entradas digitales) proporciona una ejecución física y eléctrica directa.
Desglose del sufijo y matriz del modelo
La designación de catálogo FC-TSDI-1624 corresponde a una variante estándar del conjunto de terminación de campo para entradas digitales de 16 canales. Este número de modelo específico no tiene una matriz compleja de subvariantes, lo que garantiza una forma y un funcionamiento uniformes en las configuraciones de armarios de terminales de seguridad, tanto antiguas como modernas.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FC-TSDI-1624 |
| Marca | Honeywell |
| Origen | Estándar del fabricante de equipo original |
| Peso | 0.3 kg |
| Dimensiones | 90 mm x 70 mm x 58 mm |
| Temperatura de funcionamiento | -40 deg C to +70 deg C |
| Consumo de energía | Alimentado mediante los rieles del circuito de entrada de campo |
| Canales de entrada | 16 entradas digitales |
| Tensión / corriente de entrada | 24 VDC (-15% to +30%) / <= 15 mA at 24 VDC |
| Tipo de terminación | Terminales de tornillo (hasta 2.5 mm squared / AWG 14) |
| Clasificación para ubicaciones peligrosas | Conforme a Clase I, División 2 |
Aislamiento entre canales y protocolo de circuito
El conjunto de terminación incorpora protección contra sobretensión doble conforme a las normas DIN V 19250 y VDE V 0801, para proteger contra sobretensiones eléctricas transitorias en ubicaciones peligrosas. El aislamiento entre canales y la supervisión integrada de alarmas por subtensión mantienen la integridad del circuito en las 16 vías de entrada digital. Además, la compatibilidad con entornos de protocolo de circuito HART de 4-20 mA y con estándares de señales discretas garantiza una detección precisa del estado de tensión sin interferencias de modo común.
Preguntas frecuentes
P: ¿Cuál es el diámetro máximo de cable admitido por los bloques de terminales de tornillo?
R: Los terminales de tornillo admiten cables de hasta 2.5 mm squared, correspondientes al estándar de cableado AWG 14.
P: ¿Con qué normas de seguridad y protección contra sobretensión cumple este conjunto?
R: La unidad cuenta con protección contra sobretensión doble que cumple las especificaciones DIN V 19250 y VDE V 0801, además de cumplir los requisitos para ubicaciones peligrosas de Clase I, División 2.
Directrices de instalación en campo
- Asegúrese de que todas las fuentes de alimentación de campo y los circuitos de señal estén completamente desenergizados antes de manipular el conjunto de terminales.
- Monte la unidad firmemente en un riel DIN estándar dentro del gabinete industrial y compruebe que el bloqueo mecánico y la continuidad de tierra sean correctos.
- Conecte las líneas de señal digital entrantes de 24 VDC a los bloques de terminales de tornillo y aplique los límites de par adecuados para evitar daños en los conductores.
- Compruebe los umbrales de tensión de entrada y el estado de las señales de los canales antes de volver a energizar el circuito instrumentado de seguridad.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
