FBM201 RH914SQ | Foxboro | Módulos de interfaz de entrada analógica

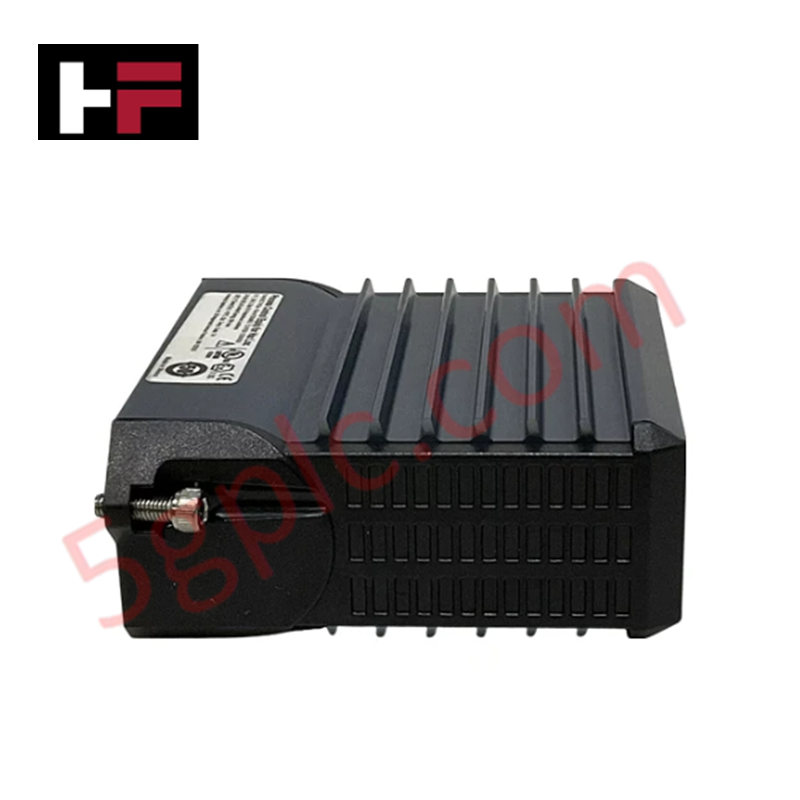

Configurado para la adquisición de señales analógicas de alta densidad dentro de plataformas DCS, el Foxboro FBM201 RH914SQ, también catalogado como el FBM201 Módulo de Interfaz de Entrada Analógica, proporciona ejecución física y eléctrica directa para entradas de sensores de 0-20 mA dc. Este módulo procesa 8 canales independientes y galvanicamente aislados utilizando conversión Sigma-Delta para asegurar una integración de datos de alta precisión a través del Fieldbus redundante de 2 Mbps del módulo.

Especificaciones de Hardware

Control de Proceso y Aislamiento Galvánico

El diseño del FBM201 prioriza la integridad de la señal mediante un robusto aislamiento galvánico de cada canal de entrada tanto de los otros canales como de la tierra del sistema. Esta arquitectura mitiga eficazmente el ruido en modo común y previene bucles de tierra en entornos de campo complejos. El módulo soporta tiempos de integración configurables y límites de tasa de cambio, permitiendo un ajuste preciso de los programas de aplicación analógica. El circuito interno está clasificado para ambientes Clase G3 (hostiles), asegurando operación en instalaciones con altos niveles de contaminantes atmosféricos.

Preguntas Frecuentes

P: ¿Requiere el FBM201 calibración periódica del módulo o del conjunto de terminación?

R: No. La arquitectura interna de conversión Sigma-Delta y los componentes de referencia de precisión eliminan la necesidad de calibración en campo del módulo o su Conjunto de Terminación (TA) asociado.

P: ¿Es este módulo compatible con transmisores alimentados tanto internamente como externamente en el lazo?

R: Sí. El módulo soporta Conjuntos de Terminación que facilitan configuraciones de alimentación de lazo tanto internas como externas, proporcionando flexibilidad para diferentes requerimientos de transmisores.

Guías para la Instalación en Campo

1. Asegúrese de que el módulo esté completamente insertado en la base de montaje para establecer una conexión sólida con el Fieldbus redundante de 2 Mbps del módulo y el bus de alimentación local.
2. Utilice el Conjunto de Terminación (TA) especificado para todo el cableado de campo para asegurar la impedancia y terminación de señal adecuadas para el rango de 0-20 mA dc.
3. Verifique que todos los cables de drenaje de blindaje de la instrumentación de campo estén terminados en la abrazadera de tierra designada en el TA para mantener la compatibilidad electromagnética.
4. Mantenga un espaciamiento adecuado entre el cableado de señal y los conductos de alimentación de alto voltaje para minimizar la interferencia electromagnética (EMI).
5. En aplicaciones de alta vibración, confirme que el hardware de retención del módulo esté completamente asegurado para evitar comunicaciones intermitentes en el bus del backplane.
