CÓDIGO SKU DEL PRODUCTO : VE5008

TIPO DE PRODUCTO : Módulo de Fuente de Alimentación

VENDEDOR DEL PRODUCTO : EMERSON


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

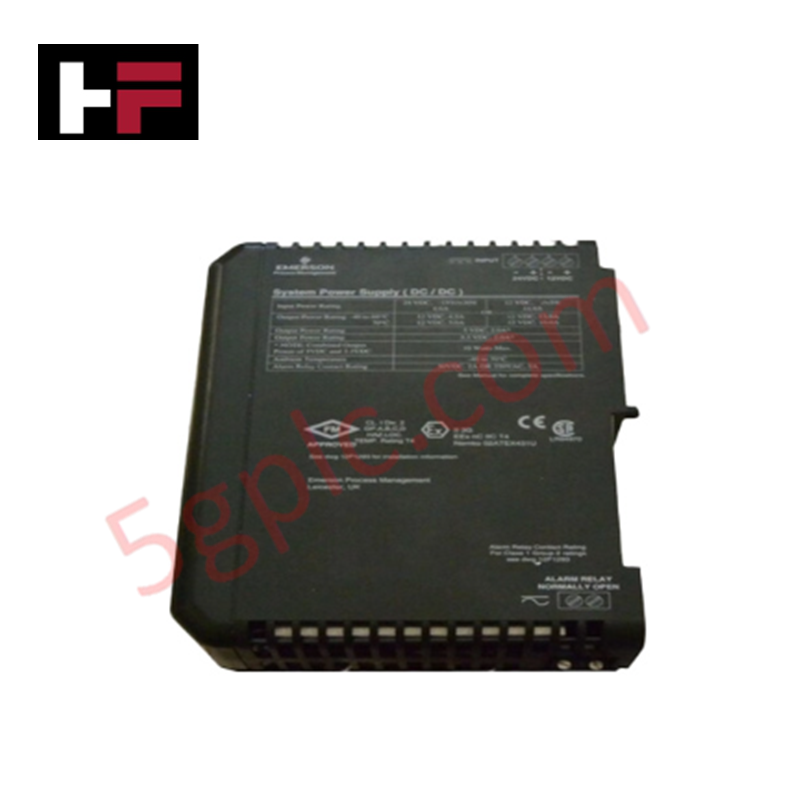

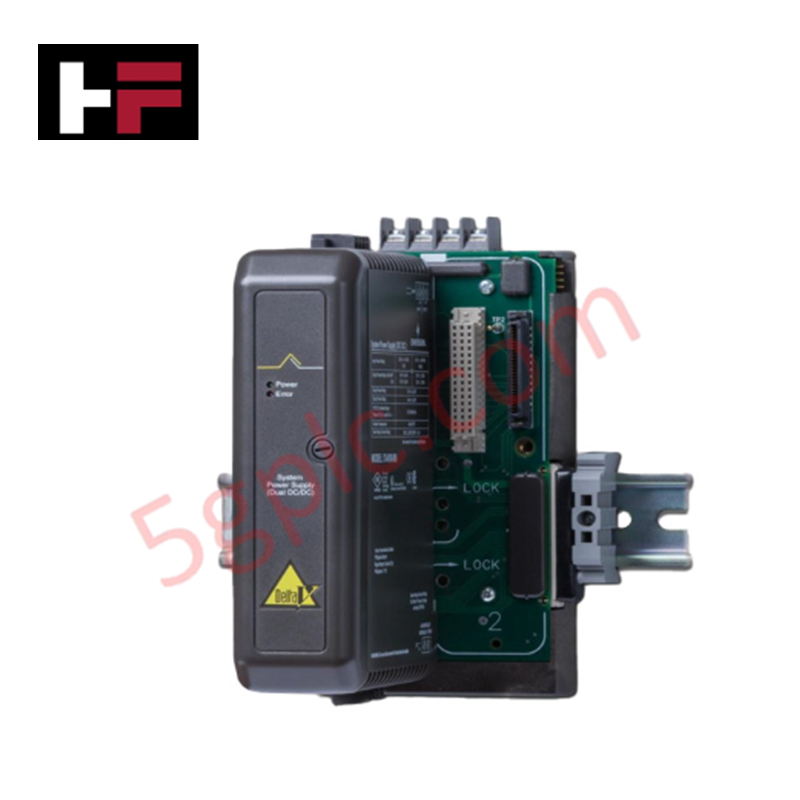

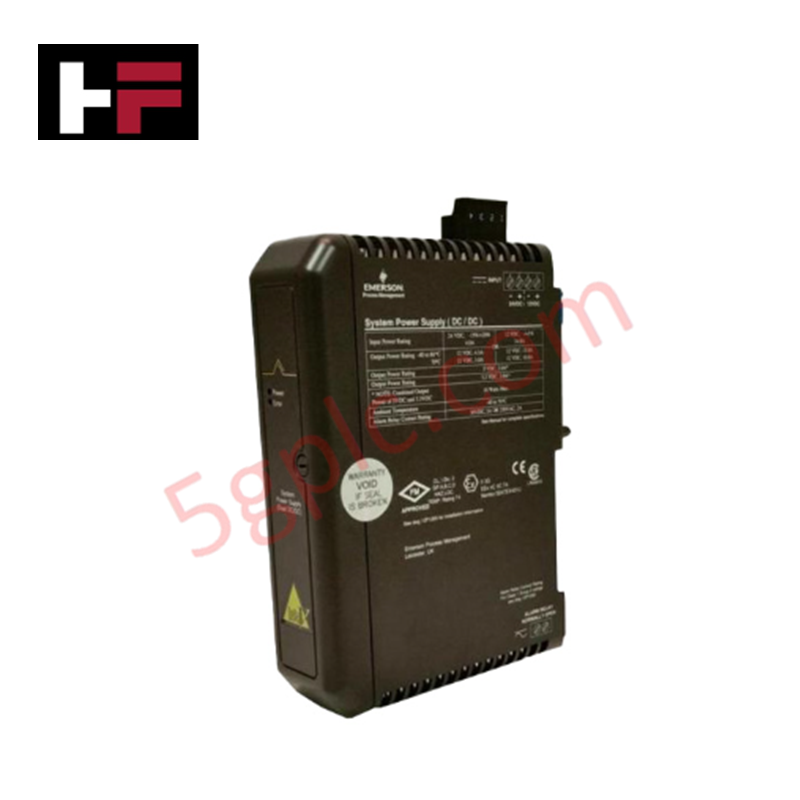

Configurado para la distribución de energía de alta disponibilidad en redes de control DeltaV, el Emerson VE5008 (VE5008, también catalogado como KJ1501X1-BC2) Módulo de Fuente de Alimentación Redundante proporciona una ejecución física/eléctrica directa de la regulación de salida de 24 VCC.

Especificaciones de Hardware

Parámetro Especificación
Modelo VE5008
Marca Emerson
Origen EE.UU.
Peso No especificado
Dimensiones Factor de forma estándar del módulo de alimentación DeltaV
Temperatura de operación -40 °C a +70 °C
Consumo de energía No especificado
Voltaje de salida 24 VCC (+/- 5%)
Corriente de salida 8 A (máximo por canal)
Redundancia Configuración redundante 1+1

Control de Procesos: Aislamiento Canal a Canal

El módulo de alimentación VE5008 asegura la estabilidad del sistema mediante salidas de riel independientes y un riguroso aislamiento interno canal a canal. Al mantener la separación galvánica entre los canales de salida de energía, el módulo evita que un cortocircuito localizado o falla en un circuito de campo cause un colapso total de voltaje en todo el bus de alimentación redundante. La arquitectura soporta un esquema de redundancia 1+1, donde dos módulos operan en paralelo para garantizar la entrega ininterrumpida de 24 VCC durante un evento de falla de un solo módulo. El filtrado de alta frecuencia y la regulación integrada del voltaje mantienen tolerancias de salida estrictas (24 VCC +/- 5%), protegiendo la electrónica sensible de control de procesos de fluctuaciones en las líneas de suministro de CA o CC.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la capacidad máxima de carga al utilizar la función de redundancia 1+1?

R: En una configuración redundante 1+1, la capacidad total de carga se mantiene en 8 A por canal, proporcionada por el par de módulos activo/en espera. Si la carga excede la capacidad de un solo módulo, la redundancia se anula efectivamente ya que ambos módulos pueden operar en sus límites de corriente.

P: ¿El módulo VE5008 es reemplazable en campo mientras el sistema está energizado?

R: Sí. El módulo soporta operaciones de intercambio en caliente dentro del portador de distribución de energía DeltaV. Asegúrese de que el módulo redundante esté llevando la carga activamente antes de extraer la unidad defectuosa para mantener la continuidad de voltaje al bus de E/S.

Guías para la Instalación en Campo

  • Montaje: Asegure el módulo VE5008 en el portador de energía DeltaV. Verifique que el módulo esté completamente enganchado y que los contactos eléctricos estén firmemente asentados contra el backplane del portador para minimizar la resistencia de contacto y la generación de calor.

  • Cableado: Conecte la fuente de alimentación de 100-240 VAC o 125-375 VDC a los terminales de entrada del portador. Use cableado adecuadamente dimensionado y apantallado, y asegúrese de que la fuente de entrada esté protegida por un interruptor automático de acción rápida dimensionado según la carga del sistema.

  • Puesta a tierra: Conecte el chasis del portador de energía al bus común de tierra del sistema. Esto es obligatorio para evitar potenciales de voltaje flotantes y para asegurar la efectividad del circuito interno de protección contra sobretensiones.

  • Pruebas: Después de la instalación, verifique el voltaje de salida en los terminales del portador usando un multímetro calibrado. Confirme el estado de redundancia mediante el diagnóstico de la estación de trabajo DeltaV para asegurar que el módulo secundario esté listo para el cambio automático.
