Detalles del producto

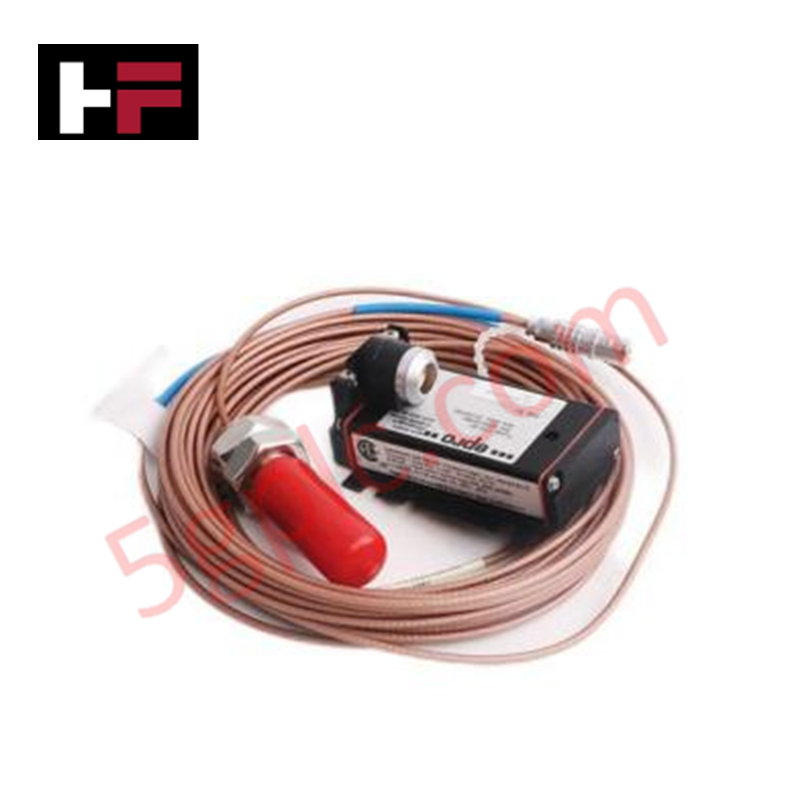

Configurado para la medición de desplazamiento sin contacto en redes de maquinaria rotativa, el Emerson PR6424/000-130 CON021 (Sensor de Corriente de Foucault PR6424) proporciona una ejecución física directa de la detección dinámica radial y axial del desplazamiento del eje.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PR6424/000-130 CON021 |
| Marca | Emerson |
| Origen | Alemania |
| Peso | 0.36 kg |
| Dimensiones | 160 mm x 160 mm x 40 mm |
| Temperatura de operación | -40 °C a +100 °C |
| Consumo de energía | Pasivo (alimentado vía CON021) |
| Diámetro de la sonda | 16 mm |
Monitoreo Mecánico e Integración TSI
El sensor PR6424 utiliza inducción electromagnética para detectar la distancia relativa a una superficie metálica. El análisis preciso de la dinámica del rotor depende de una correcta calibración de la sonda de corrientes de Foucault para asegurar que la salida de voltaje del transductor corresponda linealmente al movimiento del eje. Durante la instalación, los usuarios deben verificar la validación del voltaje de separación para mantener un punto central objetivo de -10 VDC, lo que garantiza que el sensor permanezca dentro de su linealidad operativa. Además, para eliminar errores de medición, el sistema requiere una supresión efectiva de interferencias cruzadas asegurando que los cables coaxiales de alta frecuencia se enruten separados de fuentes externas de ruido, evitando así interferencias en la captura de la forma de onda dinámica de la excentricidad y la posición del eje.
Preguntas Frecuentes
P: ¿Se puede usar el sensor PR6424 con longitudes de cable distintas a la configuración especificada de fábrica?
R: No. El PR6424 y el acondicionador de señal CON021 son un sistema calibrado de fábrica. Modificar la longitud del cable alterará la impedancia del sistema y la frecuencia de resonancia, lo que afecta la precisión de la medición de desplazamiento.
P: ¿Es sensible la punta de la sonda al torque de montaje durante la instalación?
R: Sí. Un torque excesivo en el cuerpo de la sonda puede causar deformación física del sensor o grietas en la punta cerámica. Use solo el torque mínimo necesario para asegurar firmemente el conjunto del sensor en el soporte de montaje.
Guías para la Instalación en Campo
- Configuración de la separación de la sonda: Ajuste la distancia inicial entre la punta de la sonda y el eje usando un calibrador de espesores calibrado. Apunte al centro del rango lineal total para permitir la excursión completa del eje.
- Estabilidad del montaje: Instale la sonda en un soporte rígido y libre de vibraciones. Si el soporte de montaje se flexiona o vibra, el sensor registrará erróneamente este movimiento como vibración del eje.
- Cableado de señal: Enrute el cable coaxial a través de conductos blindados. Mantenga las longitudes de cable lo más cortas posible para evitar la captación de interferencias electromagnéticas (EMI) que puedan distorsionar la señal dinámica de alta frecuencia.
- Integridad de los conectores: Inspeccione todos los conectores coaxiales para detectar contaminación ambiental. Asegúrese de que la interfaz entre el PR6424 y el CON021 esté limpia, ya que la oxidación en esta unión causa atenuación de la señal y deriva intermitente del voltaje de separación.
