Detalles del producto

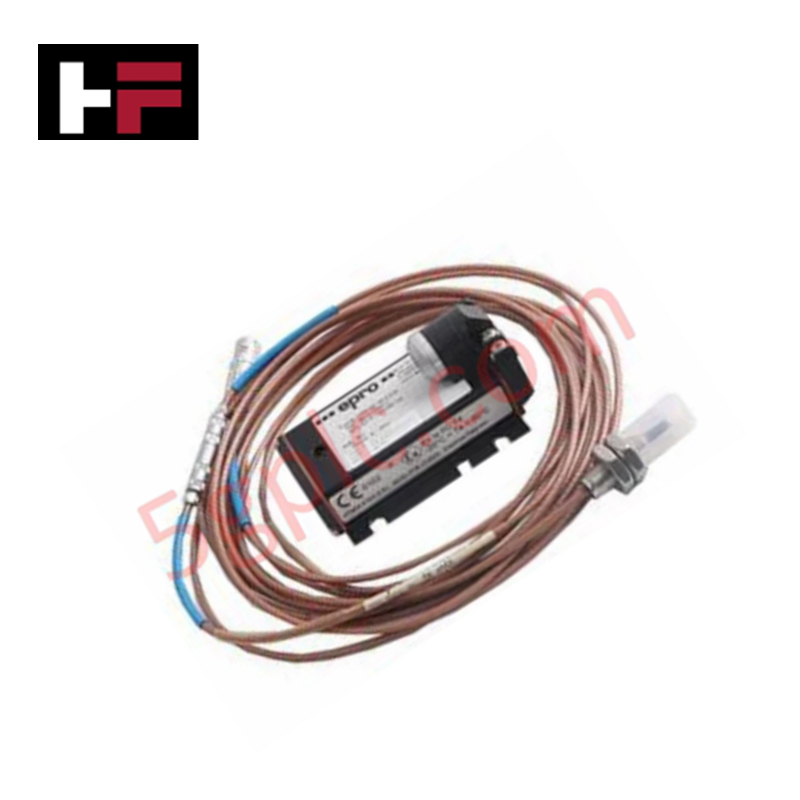

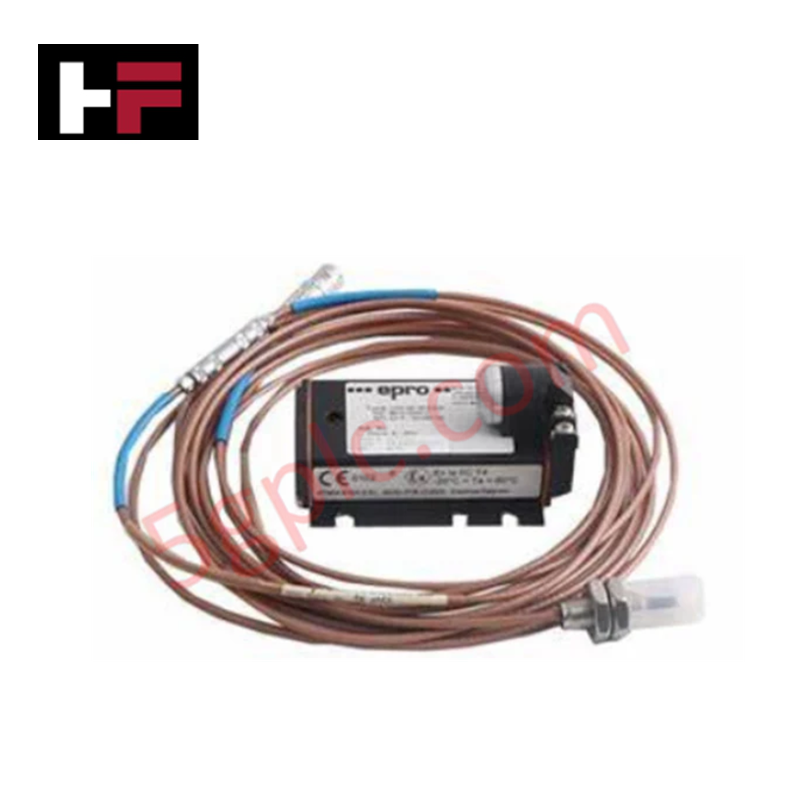

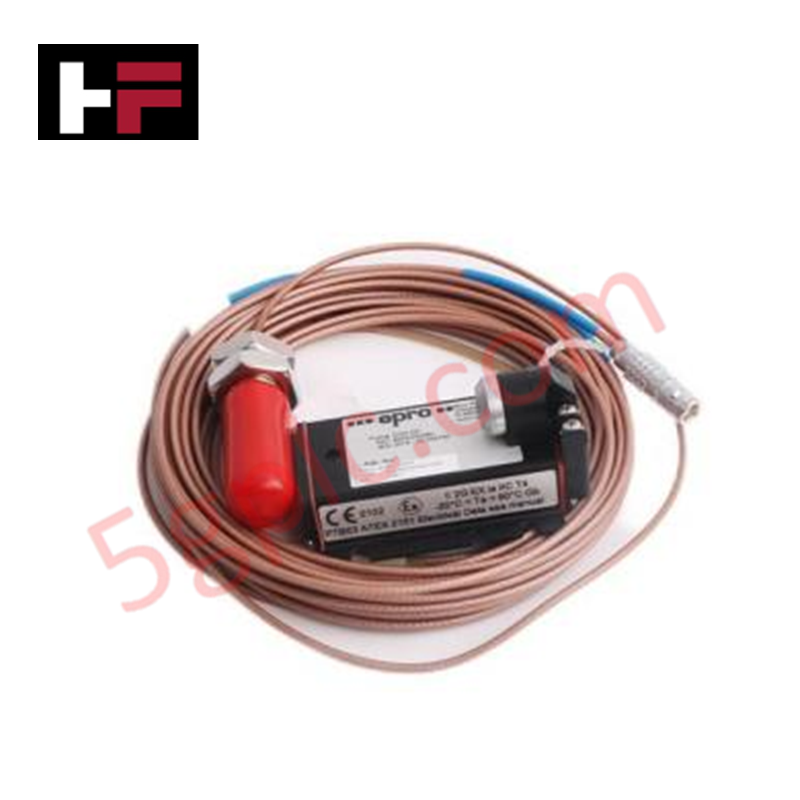

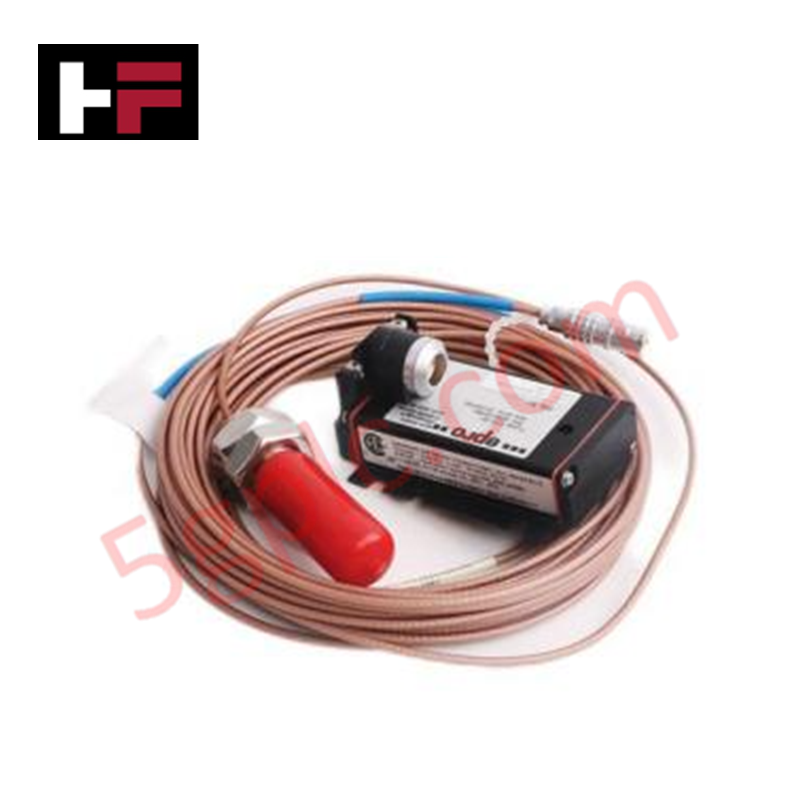

Configurado para la medición de desplazamiento sin contacto en redes de monitoreo de maquinaria, el Emerson PR6424/000-030-CN (Sensor de Corriente Eddy PR6424) proporciona una ejecución física directa de la detección de vibración y posición del eje.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PR6424/000-030-CN |
| Marca | Emerson |
| Origen | Alemania |
| Peso | 0.36 kg |
| Dimensiones | 240 mm x 170 mm x 60 mm |
| Temperatura de Operación | -40 °C a +100 °C |
| Consumo de Energía | Pasivo (alimentado por CON021) |
| Diámetro de la Sonda | 16 mm |
Monitoreo Mecánico e Integración TSI
El sensor PR6424 utiliza inducción por corrientes de Foucault para medir la distancia entre la punta de la sonda y un objetivo metálico. Para obtener datos precisos de la dinámica del rotor, es necesario un escalado exacto de la sonda de corrientes de Foucault que garantice que el voltaje de salida refleje el desplazamiento mecánico real. Durante la instalación, los usuarios deben verificar la validación del voltaje de separación, manteniendo los objetivos cerca de -10 VCC para asegurar la operación dentro del rango lineal de la curva característica de la sonda. Además, para preservar la captura de forma de onda de alta fidelidad, el sistema requiere una supresión efectiva de interferencias cruzadas asegurando un correcto enrutamiento y blindaje de los cables coaxiales de interconexión, evitando que el ruido en modo común influya en la posición percibida del eje o en la frecuencia de vibración.
Preguntas Frecuentes
P: ¿Se puede usar el sensor PR6424 con longitudes de cable no estándar?
R: El sensor y su acondicionador de señal asociado CON021 forman un sistema calibrado. Alterar la longitud del cable coaxial cambiará la frecuencia de resonancia y la impedancia del sistema, lo que introduce errores en la medición de desplazamiento. No modifique el cableado suministrado de fábrica.
P: ¿La punta de la sonda es sensible al torque de montaje?
R: Un torque excesivo durante la instalación puede deformar el cuerpo de la sonda o agrietar la punta cerámica. Apriete el conjunto de montaje de la sonda solo hasta alcanzar la estabilidad mecánica requerida; consulte las prácticas industriales estándar para el montaje roscado de sensores para evitar daños.
Guías para la Instalación en Campo
- Configuración de la Separación de la Sonda: Establezca la separación inicial entre la punta de la sonda y la superficie del eje usando un galga de espesores o un mecanismo de ajuste micrométrico. Apunte al punto medio del rango lineal de medición para permitir el movimiento del eje en ambas direcciones.
- Integridad del Montaje: Asegure la sonda dentro de un soporte rígido. La vibración excesiva del propio soporte de montaje será percibida por el sensor como vibración del eje, lo que conducirá a datos erróneos en el monitoreo de condiciones.
- Enrutamiento del Cable: Dirija el cable coaxial lejos de cables de alta corriente o salidas de variadores de frecuencia (VFD) para evitar que la interferencia electromagnética (EMI) induzca ruido en la ruta de señal de alta impedancia.
- Cuidado del Conector: Mantenga las conexiones coaxiales limpias y secas. La humedad o contaminantes en la interfaz CON021 pueden crear caminos de fuga, resultando en deriva de señal o pérdida intermitente de la referencia de voltaje de separación.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
