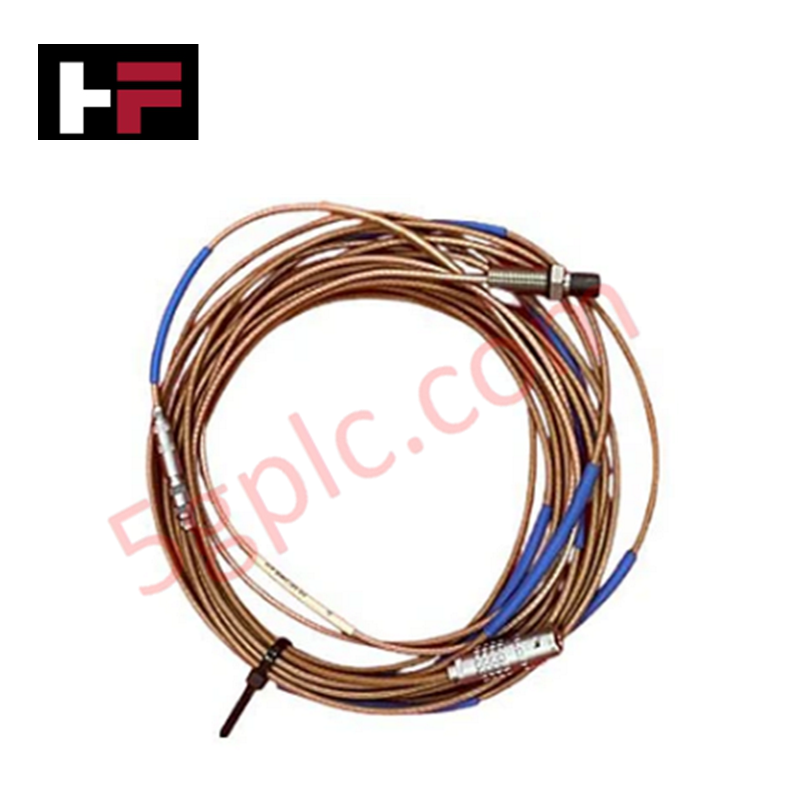

Sensor de Corriente de Foucault Emerson Epro PR6423/10R-131-CN
Sensor de Corriente de Foucault Emerson Epro PR6423/10R-131-CN
Sensor de Corriente de Foucault Emerson Epro PR6423/10R-131-CN

Sensor de Corriente de Foucault Emerson Epro PR6423/10R-131-CN


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : PR6423/10R-131-CN

TIPO DE PRODUCTO : Sensores de proximidad

VENDEDOR DEL PRODUCTO : EMERSON


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

Configurado para la medición sin contacto de la vibración radial y axial del eje y la posición dinámica, el Emerson Epro PR6423/10R-131-CN (PR6423/10R-131-CN Sensor de Corriente de Foucault) proporciona una ejecución directa de la señal física. Este transductor detecta variaciones en la impedancia del objetivo para generar señales analógicas de alta resolución para la evaluación diagnóstica en tiempo real de maquinaria rotativa.

Especificaciones de Hardware

Parámetro Especificación
Modelo PR6423/10R-131-CN
Marca Emerson (Epro)
Origen Sujeto a certificado de origen
Peso 0.1 kg
Dimensiones Diámetro del sensor 8 mm
Temperatura de operación -35 °C a +200 °C
Consumo de energía Dependiente del convertidor de interfaz
Rango de medición 2 mm
Factor de escala 8 V/mm (203.2 mV/mil)
Clase de protección IP66

Escalado de la Sonda de Corriente de Foucault y Dinámica del Rotor

La integridad de la medición del Emerson Epro PR6423/10R-131-CN está intrínsecamente ligada al escalado adecuado de la sonda en relación con el objetivo ferromagnético del eje AISI 4140. Para mantener las características de salida lineal definidas por el Factor de Escala Incremental, el sensor debe instalarse con un espacio nominal de aire de 0.5 mm. Se requiere la validación del voltaje del espacio durante la puesta en marcha para asegurar que la sonda opere dentro del segmento lineal de la curva del transductor. La monitorización efectiva de la dinámica del rotor también requiere una estricta supresión de interferencias cruzadas manteniendo una separación física suficiente entre sondas adyacentes, evitando interferencias de campos magnéticos de frecuencia portadora superpuestos.

Preguntas Frecuentes

P: ¿Es este sensor compatible con materiales objetivo distintos al acero ferromagnético?

R: No, el sensor está calibrado de fábrica exclusivamente para acero 42CrMo4 o AISI 4140. El uso de materiales con diferente permeabilidad magnética o conductividad eléctrica introducirá no linealidades y degradará la precisión de la medición.

P: ¿Se puede modificar la longitud del cable sin recalibrar el sistema?

R: No, el sensor y el cable actúan como un circuito sintonizado. Modificar la longitud del cable altera la carga capacitiva e inductiva, lo que desplaza la frecuencia portadora y requiere recalibración del convertidor de señal.

P: ¿Cuál es el riesgo de operar la punta del sensor más allá del límite de 200 °C?

R: La exposición a temperaturas superiores a 200 °C causará degradación térmica de la punta de PEEK y del encapsulado de la bobina interna, lo que provocará inestabilidad de la señal, deriva en la calibración y fallo prematuro del sello hermético.

Directrices para la Instalación en Campo

  1. Montaje: Fije el sensor en un soporte rígido y aislado de vibraciones usando el cuerpo roscado de acero inoxidable. Asegúrese de que la cara del sensor esté perpendicular a la línea central del eje para evitar errores geométricos.
  2. Puesta a tierra: Pase los cables de señal a través de un conducto metálico conectado a tierra. Termine la pantalla del cable en un único terminal de tierra dedicado para instrumentos para minimizar bucles de tierra y ruido de alta frecuencia.
  3. Ajuste del espacio: Use una galga no conductora para establecer el espacio inicial de aire de 0.5 mm. Verifique el voltaje de salida en el terminal del convertidor antes de apretar las tuercas de instalación.
  4. Entorno: Asegúrese de que el conector esté alojado dentro de una caja conforme a IP66 o superior, protegido contra rociado directo o partículas atmosféricas peligrosas.
