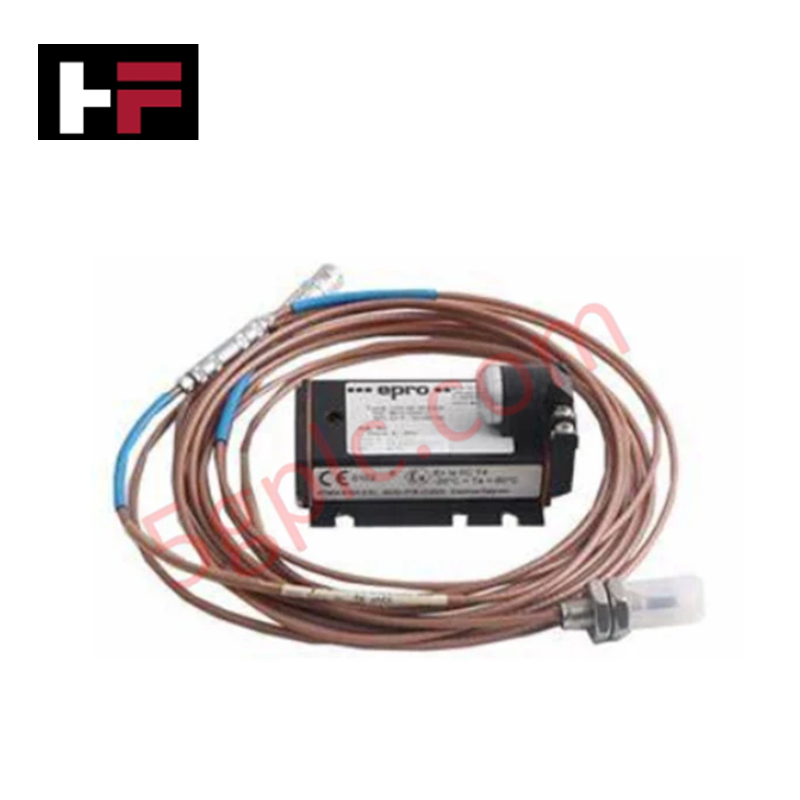

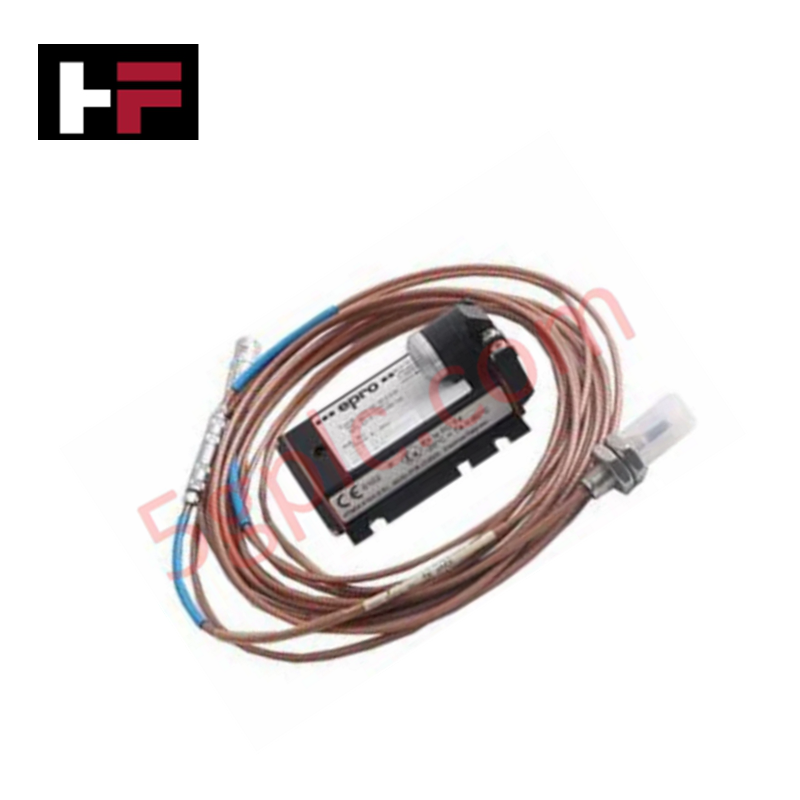

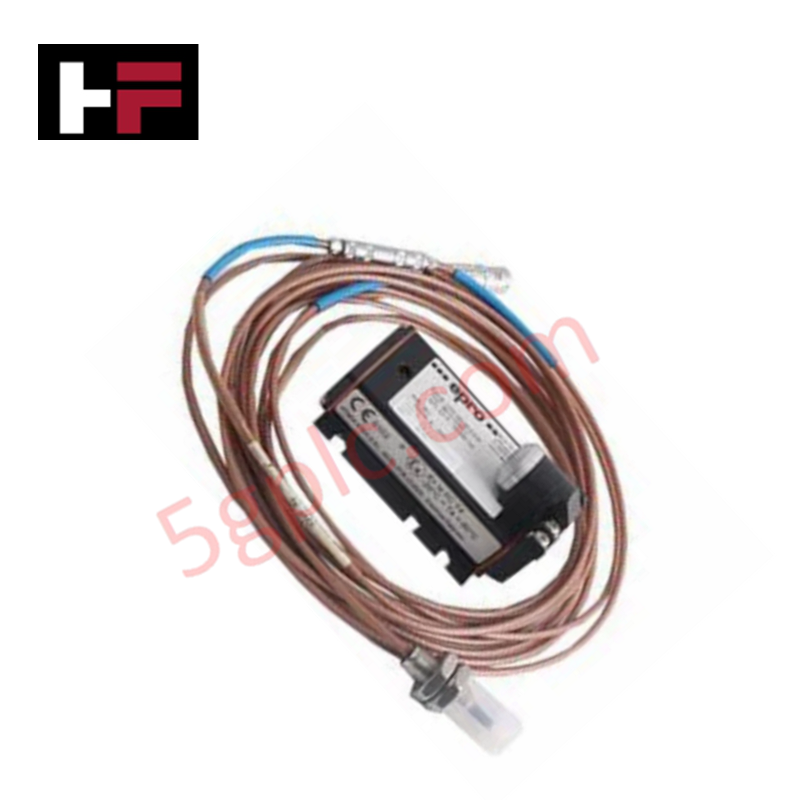

Sensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CNSensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CNSensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CN
Sensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CN
Sensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CN
Sensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CN

Sensor de sonda de vibración del eje por corrientes de Foucault Emerson Epro PR6423/003-031-CN


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : PR6423/003-031-CN

TIPO DE PRODUCTO : Sensores de proximidad

VENDEDOR DEL PRODUCTO : EMERSON


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

Configurado para la adquisición sin contacto del desplazamiento del eje en maquinaria rotativa, el Emerson Epro PR6423/003-031-CN (PR6423/003-031-CN) Sensor de Sonda de Vibración de Eje por Corriente de Foucault proporciona la ejecución física directa de la generación de señales electromagnéticas para plataformas de monitoreo de vibraciones.

Especificaciones de Hardware

Parámetro Especificación
Modelo PR6423/003-031-CN
Marca Emerson Epro
Dimensiones Diámetro de sonda de 8 mm
Temperatura de operación -35 °C a +180 °C
Consumo de energía No especificado

Monitoreo Mecánico e Integración TSI

El sistema utiliza inducción por corrientes de Foucault para medir el espacio entre la punta de la sonda y un rotor metálico. El análisis exitoso de la dinámica del rotor depende de una calibración precisa de la sonda de corrientes de Foucault, asegurando que la salida de voltaje del transductor se mantenga linealmente proporcional al desplazamiento del eje. Durante la configuración inicial, los usuarios deben realizar una validación del voltaje del espacio, típicamente apuntando a un punto central de -10 VDC, para garantizar que la señal permanezca dentro del rango dinámico lineal de la sonda. Para mantener una captura de forma de onda de alta fidelidad, el sistema utiliza una supresión efectiva de interferencias cruzadas asegurando que el cable blindado integrado de 3 m se dirija lejos de fuentes de ruido electromagnético de alta corriente, previniendo interferencias en el monitoreo de la excentricidad del eje y los patrones de vibración orbital.

Preguntas Frecuentes

P: ¿Es compatible el PR6423/003-031-CN con materiales objetivo no ferromagnéticos?

R: No. La sensibilidad de la sonda está calibrada para acero DIN 1.7225/42CrMo4. Utilizar objetivos con diferente permeabilidad magnética o conductividad resultará en una salida de señal no lineal y error de medición.

P: ¿Se puede terminar o extender en campo el cable integrado de 3 m?

R: No. La sonda y el cable forman un conjunto calibrado de fábrica y emparejado. Empalmar o extender el cable altera la frecuencia resonante del sistema y la impedancia de la señal, lo que compromete la precisión de la medición.

Guías para la Instalación en Campo

  1. Montaje de la sonda: Asegure el sensor en un soporte rígido y resistente a vibraciones para garantizar que el desplazamiento medido sea relativo al eje y no a la carcasa de la máquina.
  2. Ajuste del espacio: Utilice un calibrador de espesores calibrado para establecer el espacio nominal de aire. Verifique que el espacio permita la expansión térmica completa del eje y el movimiento dinámico sin contacto mecánico entre la punta del sensor y el eje.
  3. Puesta a tierra: Termine la pantalla del cable en un bus de tierra dedicado para instrumentos. Asegúrese de que la carcasa de la sonda esté correctamente aislada o conectada a tierra según los estándares de instrumentación del sitio para mitigar el ruido en modo común.
  4. Ambiente: Asegúrese de que la carcasa de la sonda con clasificación IP67 esté correctamente apretada para evitar la entrada de fluidos. Inspeccione periódicamente el cable en busca de signos de abrasión o degradación, especialmente cuando opere cerca del límite térmico de 180 °C.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
