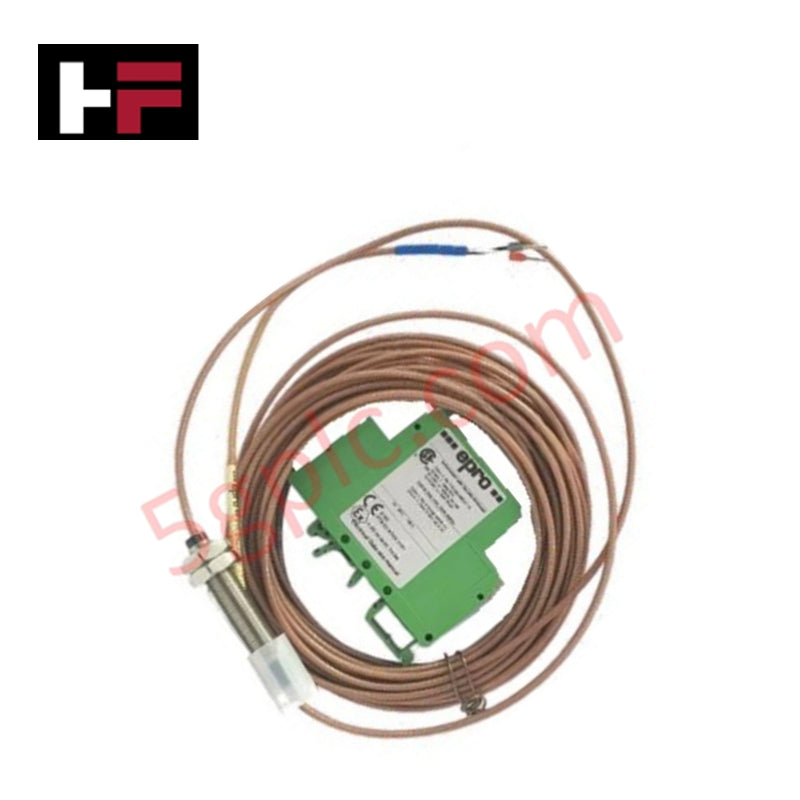

Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131
Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131
Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131
Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131

Sistema de sensor de corrientes de Foucault Emerson EPRO CON041+PR6424/006-131


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : CON041+PR6424/006-131

TIPO DE PRODUCTO : Sensores de Proximidad

VENDEDOR DEL PRODUCTO : EMERSON


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

Configurado para la adquisición de desplazamiento de eje de alta frecuencia en maquinaria rotativa, el sistema de sensor de corriente de Foucault Emerson EPRO CON041+PR6424/006-131 (PR6424/006-131) proporciona una ejecución física directa de la conversión de señales dinámicas y estáticas para la monitorización axial y radial del eje.

Especificaciones del Hardware

Parámetro Especificación
Modelo CON041+PR6424/006-131
Marca Emerson EPRO
Dimensiones 8 mm de diámetro de sonda
Temperatura de funcionamiento -30 °C a +100 °C (Convertidor)
Consumo de energía -23 VCC a -32 VCC

Monitorización Mecánica e Integración TSI

El sistema emplea inducción por corrientes de Foucault para medir la posición y vibración del eje. La precisión de la salida requiere una calibración precisa de la sonda de corrientes de Foucault para asegurar que la relación voltaje-distancia del transductor se alinee con las especificaciones de sensibilidad. Durante la configuración inicial, el usuario debe realizar la validación del voltaje de holgura, buscando un desplazamiento nominal de -10 VCC para asegurar que la señal permanezca dentro del rango dinámico lineal de la sonda. Para evitar la degradación de la señal, el sistema utiliza capacidades de respuesta de alta frecuencia; la supresión efectiva de la diafonía se logra manteniendo la integridad del cableado blindado entre el transductor y el convertidor, asegurando que los transitorios electromagnéticos no interfieran con la detección de excentricidad del eje o patrones de vibración orbital.

Preguntas Frecuentes

P: ¿Puede el convertidor CON041 calibrarse en campo para diferentes longitudes de sensor?

R: No. Los componentes CON041 y PR6424 son un conjunto emparejado y calibrado de fábrica. Cambiar la longitud del cable o intercambiar componentes alterará la impedancia del sistema y la respuesta de frecuencia, lo que resultará en imprecisión en la medición.

P: ¿Es este sistema capaz de detectar la velocidad del eje mediante señales de fasor clave?

R: Sí. El ancho de banda de frecuencia permite al sistema procesar pulsos de fasor clave para referencia de velocidad y fase, siempre que la geometría del objetivo y el montaje del sensor estén correctamente alineados para la detección de pulsos.

Pautas de Instalación en Campo

  1. Montaje de la sonda: Asegúrese de que el sensor esté montado en un soporte rígido y resistente a las vibraciones. Cualquier movimiento del sensor con respecto a la carcasa se registrará como datos de vibración falsos.
  2. Ajuste de la holgura: Utilice un calibrador de espesores para ajustar el sensor a la holgura de aire nominal. Verifique que la punta del sensor esté completamente libre de la superficie del eje en todo el rango de expansión térmica y movimiento del eje.
  3. Puesta a tierra: Conecte la carcasa del convertidor a una toma de tierra limpia del instrumento. Utilice cableado blindado para todas las señales de salida para minimizar la interferencia electromagnética (EMI) de los cables de alimentación adyacentes.
  4. Entorno: Proteja el convertidor de la exposición directa a fluidos. Asegúrese de que todas las conexiones estén apretadas para evitar la entrada de polvo conductor o humedad, lo que podría causar una desviación en la referencia de voltaje de la holgura.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
