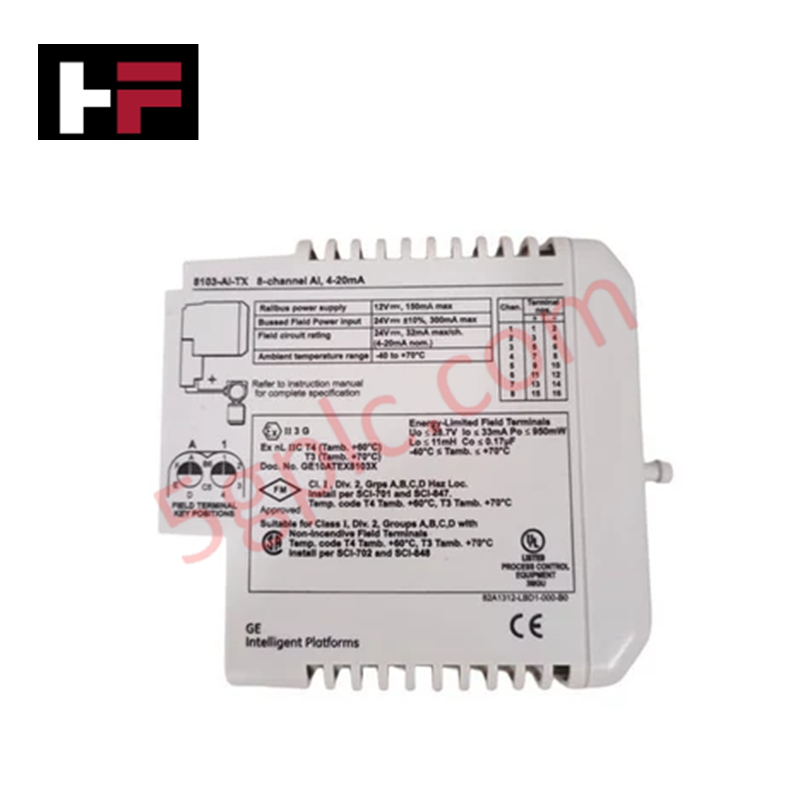

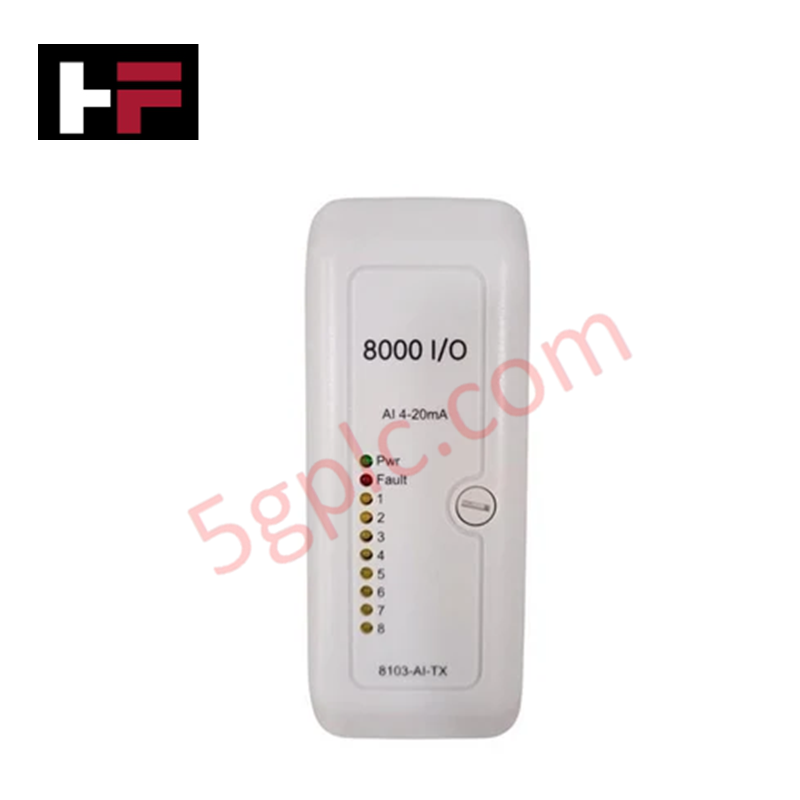

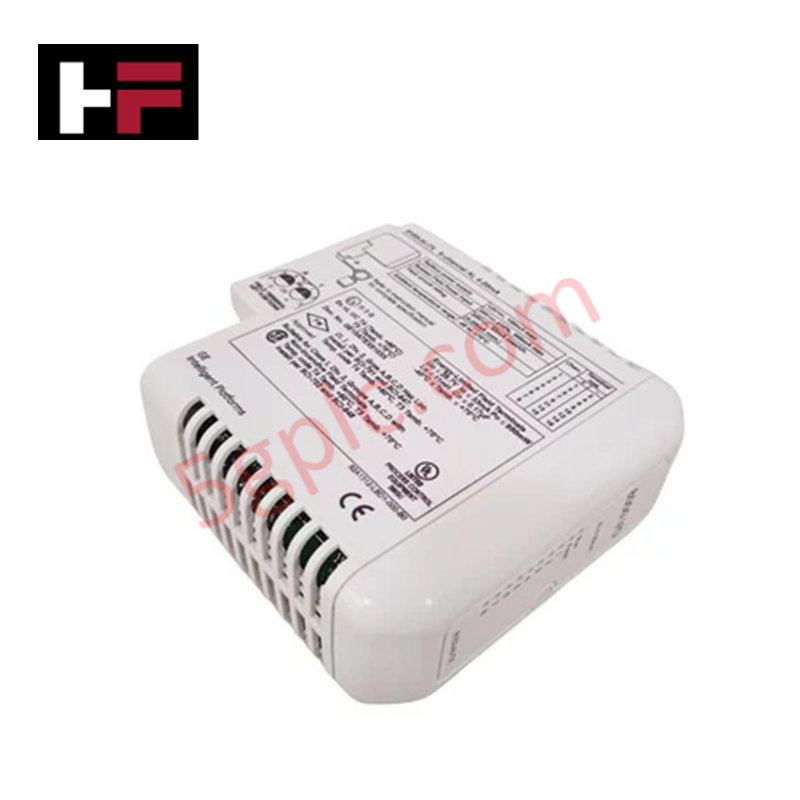

Módulo de entrada analógica Emerson 8103-AI-TX-04

Configurado para la medición precisa y el acondicionamiento de señales en sistemas PAC8000, el Emerson 8103-AI-TX-04 (módulo de entrada analógica 8103-AI) proporciona ejecución física y eléctrica directa. Digitaliza señales de lazo de corriente de 4-20 mA en 8 canales independientes y facilita el intercambio de datos a través de redes de placa base.

Especificaciones del hardware

Protocolo de lazo HART de 4-20 mA y aislamiento de canales

El 8103-AI-TX-04 proporciona una conversión analógico-digital de alta precisión optimizada para lazos de corriente de 4-20 mA en instrumentación de procesos. La arquitectura de aislamiento entre canales evita que las corrientes de bucle de tierra y los picos de tensión transitorios se propaguen entre los sensores de campo y la placa base del PAC8000. El módulo mantiene una alta integridad de señal y una baja susceptibilidad al ruido para admitir el paso transparente de datos dinámicos del lazo entre los transmisores conectados.

Preguntas frecuentes

P: ¿Se puede sustituir el 8103-AI-TX-04 sin desconectar la alimentación del bastidor PAC8000?

R: Sí. El módulo cuenta con capacidad de intercambio en caliente, lo que permite extraerlo e insertarlo con el equipo energizado sin interrumpir la comunicación activa ni afectar a los módulos adyacentes del panel posterior del carril DIN.

P: ¿Cuáles son los principales parámetros de comunicación de la interfaz serie Modbus integrada?

R: La interfaz Modbus funciona según los estándares de la capa física EIA485, con velocidades de datos de 9600 o 19200 baudios, utilizando un nivel de señal de 200 mV pico a pico y una corriente nominal de 1,6 mA.

P: ¿Cuál es la distancia máxima permitida del cable para el puerto de red Ethernet?

R: La interfaz Ethernet RJ45 integrada admite velocidades de transmisión de 10/100 Mbit mediante cableado de par trenzado estándar de hasta 100 m de longitud.

Directrices de instalación en campo

1. Encaje firmemente el módulo en el carril DIN estándar de 35 mm dentro de una envolvente que cumpla con IP20, asegurándose de que los conectores de la placa base del portador estén completamente alineados antes de bloquearlo.
2. Conecte el cableado de los sensores de campo de 4-20 mA a los 8 canales de entrada correspondientes, respetando la polaridad y manteniendo una longitud de pelado de los cables de 6-8 mm.
3. Conecte los conductores de la fuente de alimentación principal a los terminales del bus de +24 V CC, asegurándose de que la tensión de funcionamiento permanezca dentro del intervalo de tolerancia de +18 a +31,2 V CC.
4. Tienda los cables de señal por separado de las líneas de alimentación de alta tensión y de los accionamientos VDR para minimizar el acoplamiento de ruido electromagnético.
5. Conecte directamente el conjunto del carril DIN al bus principal de tierra de protección (PE) mediante un puente de puesta a tierra de cobre de baja impedancia.
