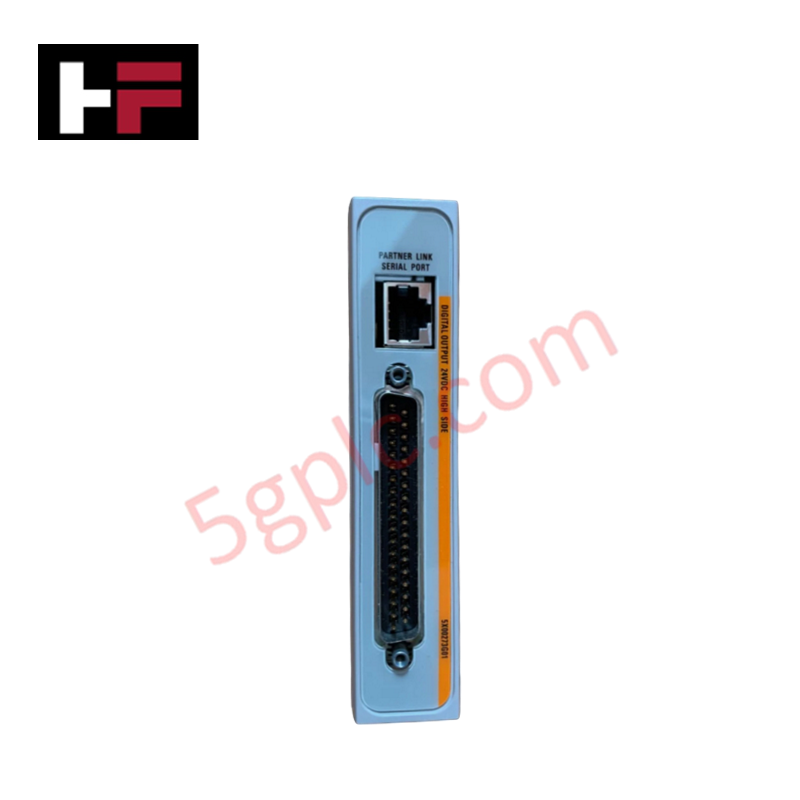

Módulo de Salida Digital Emerson 5X00273G01

Configurado para la ejecución de control digital en plataformas Ovation, el Emerson 5X00273G01 (5X00273G01) proporciona la ejecución física directa de conmutación de salida digital de 24 VCC para la actuación de procesos.

Desglose del sufijo y matriz de modelos

El 5X00273G01 es un identificador de módulo independiente dentro del portafolio de hardware Ovation. No se reconocen submodelos derivados ni versiones alternativas programables en campo para este número de catálogo específico.

Especificaciones de hardware

Protocolo de bucle HART 4-20 mA

El módulo 5X00273G01 se conecta con el backplane del controlador Ovation para accionar actuadores de campo. Aunque la función principal es la conmutación de salida digital de 24 VCC, la arquitectura de E/S de Ovation soporta comunicación concurrente del protocolo de bucle HART en módulos vinculados compatibles, permitiendo diagnósticos integrados de procesos y gestión de instrumentación. El módulo cuenta con aislamiento canal a canal, evitando que fallas eléctricas o transitorios se propaguen de vuelta al bus del controlador o a través de bucles de salida adyacentes. Este aislamiento mantiene la integridad de la señal para los dispositivos de campo y protege la circuitería interna de control contra picos de voltaje en modo común inherentes a la distribución eléctrica industrial.

Preguntas frecuentes

P: ¿El 5X00273G01 soporta intercambio en caliente bajo tensión?

R: El módulo está diseñado para operaciones de intercambio en caliente. Los operadores deben inhibir los puntos de salida correspondientes en la lógica de control antes de retirar el módulo para evitar la actuación no intencionada o cambios de estado en los dispositivos de campo.

P: ¿Cómo se suministra el voltaje de salida al módulo?

R: El voltaje de excitación de 24 VCC generalmente se obtiene de la distribución de energía externa de campo hacia el conjunto de bloques terminales, mientras que la lógica de control se alimenta a través del backplane del chasis Ovation.

Guías para la instalación en campo

1. Inspeccione la ranura del chasis de E/S para asegurar que el conector del backplane esté libre de residuos y daños.
2. Alinee el módulo con los rieles guía del chasis e insértelo hasta que la interfaz del conector esté completamente asentada.
3. Bloquee el módulo en posición usando las palancas de retención para garantizar estabilidad mecánica bajo estrés vibracional.
4. Conecte el cableado de salida de 24 VCC al bloque terminal designado, asegurando que se usen calibres de cable estrictamente definidos para los requerimientos de corriente de carga.
5. Valide el estado de salida y la conectividad mediante las herramientas de diagnóstico de la estación de ingeniería Ovation después de energizar el sistema.
