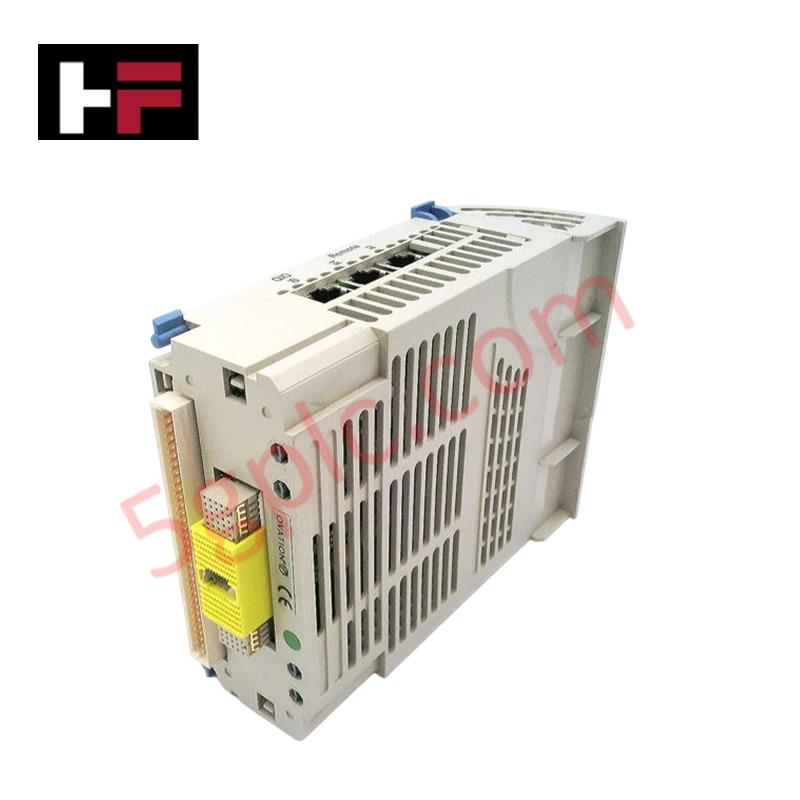

Controlador de interfaz I/O Emerson 5X00226G03

Configurado para el procesamiento de señales de alto rendimiento en plataformas de red de control Ovation, el Emerson 5X00226G03 (5X00226G03) Controlador de Interfaz I/O proporciona la ejecución física directa de la traducción de señales analógicas y digitales. La unidad funciona como un módulo de regulación de potencia de alta capacidad e interfaz, facilitando un robusto flujo de datos y monitoreo diagnóstico entre los dispositivos de campo y el backplane del sistema.

Especificaciones de Hardware

Control de Proceso y Aislamiento de Señal

El módulo 5X00226G03 cuenta con una arquitectura de conversión de potencia de alta eficiencia, soportando aislamiento canal a canal para prevenir interferencias por bucles de tierra en topologías de control complejas. Este aislamiento eléctrico mantiene la precisión de medición para instrumentos sensibles con protocolo de bucle 4-20 mA HART al minimizar el ruido en modo común. Además, el diseño proporciona filtrado integrado para mantener la integridad de la señal, asegurando que eventos eléctricos transitorios en los bucles del lado de campo no se propaguen al bus de control principal.

Preguntas Frecuentes

P: ¿Puede este módulo operar en paralelo para proporcionar mayor capacidad de corriente?

R: El 5X00226G03 está diseñado para regulación de potencia independiente. La operación en paralelo no está soportada a menos que se configure específicamente con lógica externa de diodos OR para evitar retroalimentación y asegurar la distribución de carga entre módulos.

P: ¿Es esta unidad compatible con procedimientos de mantenimiento en caliente (hot-swap)?

R: Debido a la alta potencia de 600 W y la naturaleza de la etapa de entrada AC, no se permite el hot-swap. El módulo debe estar eléctricamente aislado tanto de la fuente AC como de la carga del backplane DC antes de su remoción física para evitar arcos y daños en los terminales.

Guías para la Instalación en Campo

• Montaje: Fije la unidad a una superficie rígida y plana usando el chasis de montaje integrado. Asegúrese de que la carcasa con clasificación IP65 mantenga un sello contra la entrada ambiental verificando que todas las glándulas de cable y juntas estén correctamente asentadas.
• Puesta a tierra: Conecte el conductor de tierra de protección al perno de puesta a tierra designado en el chasis. Use una conexión de baja impedancia al bus de tierra del gabinete para asegurar una protección efectiva contra sobretensiones y compatibilidad electromagnética.
• Cableado: Mantenga una estricta separación entre el cableado de entrada AC de alto voltaje y las líneas de señal DC de bajo voltaje para minimizar el diafonía inductiva. Use cableado apantallado con la clasificación adecuada para todas las conexiones I/O de campo, conectando las pantallas a tierra solo en el punto de entrada del gabinete.
• Verificación: Antes de la integración al sistema, mida el voltaje de salida en los bloques terminales usando un multímetro digital calibrado. Verifique que la salida de 24 VDC esté dentro de la tolerancia y que la estabilidad del voltaje de entrada se mantenga bajo el perfil de carga previsto.
