Detalles del producto

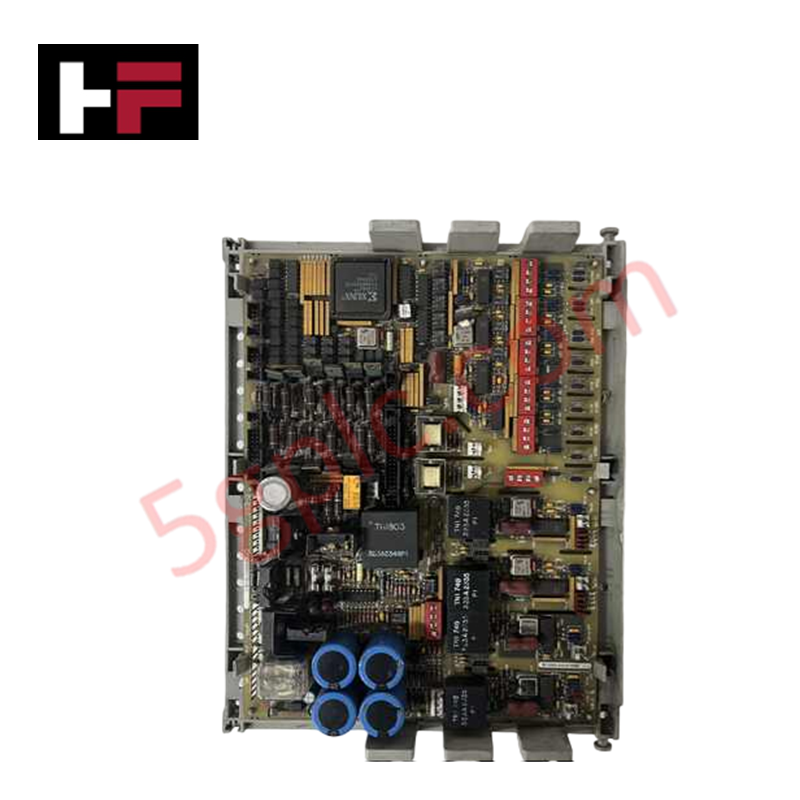

Configurado para la regulación de potencia y el monitoreo de señales en aplicaciones de accionamiento IGBT EX2000 y relacionadas, el GE DS200DCFBG1B (Placa de Fuente de Alimentación DS200DCFB) proporciona conversión eléctrica directa y ejecución de retroalimentación para los lazos de control del campo y del inducido del motor.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DS200DCFBG1B |
| Marca | General Electric |
| Origen | EE.UU. |
| Temperatura de Operación | Rango industrial estándar |
| Consumo de Energía | No aplica (unidad de fuente de alimentación) |
| Voltaje de Entrada | 38 VAC, 115 VAC, 24 VDC |
| Voltajes de Salida | +5 VDC (4 A), +/- 15 VDC, +/- 24 VDC |
Comunicación del Bus Backplane y Procesamiento Determinista
El DS200DCFBG1B gestiona las fuentes de alimentación a nivel de control y monitorea señales críticas de la línea AC y del motor DC, incluyendo voltaje del inducido, corriente del inducido y corriente del campo del motor. La operación determinista es soportada por la señal /PSEN que se enruta en el conector 2PL; esta señal cambia a un estado TTL bajo tras la regulación exitosa de la fuente de +5 VDC, indicando al microprocesador de control del accionamiento (SDCC/LDCC) que mantenga el modo activo. Si la regulación falla, la señal cambia a un estado alto, provocando un reinicio del sistema. La placa mantiene una retroalimentación precisa de la corriente del inducido mediante fuentes de alimentación aisladas. No se requiere compatibilidad con firmware flash, ya que la calibración de la placa y las opciones del cliente se gestionan mediante doce jumpers configurables y siete interruptores DIP.
Preguntas Frecuentes
P: ¿Cómo se indican las fallas de fusibles en la placa DCFB?
R: La placa cuenta con indicadores de estado integrados: los LEDs CR51 y CR55 proporcionan indicación visual para los fusibles fundidos FU2 y FU3 (7 A, 2AG), que protegen las salidas de la fuente de alimentación. Una luz neón, LT1, indica el estado del fusible FU1 (1/2 A, 2AG) que protege la salida de 115 VAC.
P: ¿Se pueden modificar los jumpers configurables y los interruptores DIP en campo?
R: Aunque es posible el acceso físico, la mayoría de las selecciones de jumpers e interruptores DIP están configuradas en fábrica para asegurar la compatibilidad con aplicaciones específicas de accionamiento. Cualquier modificación debe ser verificada con el manual del equipo original para evitar salidas de voltaje incorrectas o errores en la retroalimentación de señales.
Guías para la Instalación en Campo
- Asegúrese de que el sistema de accionamiento esté desenergizado y que los capacitores estén completamente descargados antes de instalar o reemplazar la placa DCFB.
- Verifique que las conexiones de alimentación de entrada desde el transformador de potencia de control (CPT) estén seguras en los terminales designados.
- Manipule el módulo por los bordes para evitar estrés físico en los componentes y para prevenir descargas electrostáticas (ESD) en el circuito generador de pulsos de puerta.
- Después de la instalación, confirme que todos los indicadores LED y neón (CR51, CR55, LT1) estén en sus estados esperados sin fallas mientras el accionamiento está en reposo, y monitoree el estado de la señal /PSEN para asegurar la sincronización exitosa del microprocesador.
