CÓDIGO SKU DEL PRODUCTO : DC 732F 3BDH000375R0005

TIPO DE PRODUCTO : Módulos de Entrada/Salida Digital

VENDEDOR DEL PRODUCTO : ABB


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

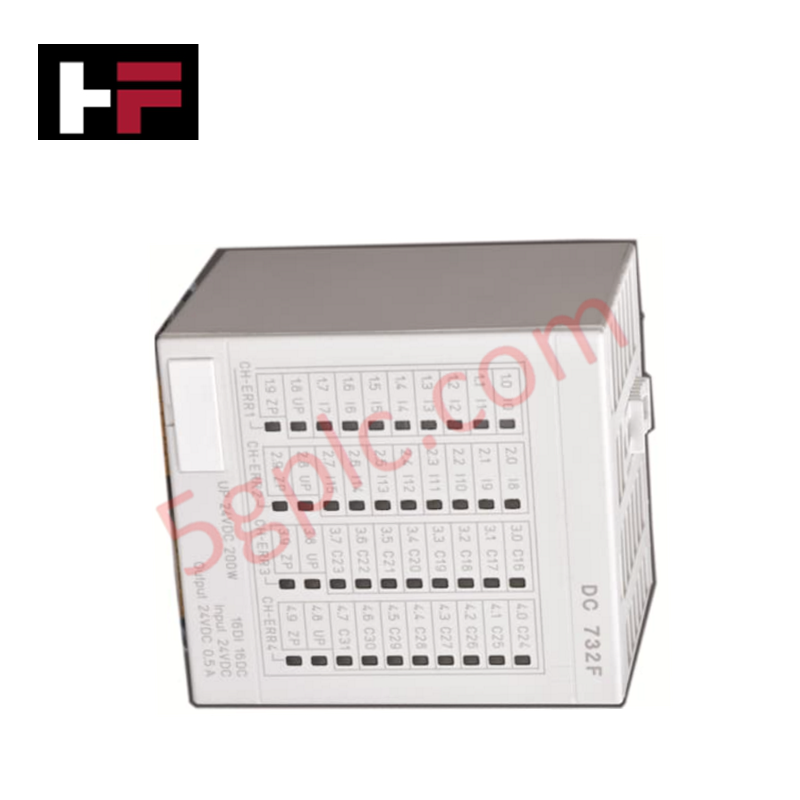

El ABB DC 732F 3BDH000375R0005, también catalogado como el DC 732F Módulo Digital de Entrada/Salida, funciona como un componente de hardware dedicado para la adquisición de señales discretas multicanal y el accionamiento de actuadores de campo dentro de las plataformas del sistema Freelance S700 I/O. Equipado con 32 canales digitales configurables no redundantes de entrada/salida, la unidad procesa niveles de voltaje con "0" lógico definido desde -30 V hasta +5 V y "1" lógico desde +13 V hasta +30 V. Alimentado por una fuente externa de 24 VDC que consume 0.15 A con una disipación máxima de potencia de 6 W, el módulo de 125 g soporta cables de campo de hasta 1000 m con blindaje o 600 m sin blindaje.

Especificaciones de Hardware

Parámetro Especificación
Modelo DC 732F (3BDH000375R0005)
Modelo Base DC 732F
Marca ABB
Origen Suecia
Peso 125 g
Dimensiones 67.5 mm x 54 mm x 76 mm (An x Al x Pr)
Temperatura de Operación -20 °C a +60 °C
Consumo de Energía 6 W máxima disipación de potencia (0.15 A a 24 VDC externo)
Número de Canales 32 canales
Tipo de Señal Entrada/Salida Digital
Rango de Voltaje de Entrada "0" -30 V a +5 V
Rango de Voltaje de Entrada "1" +13 V a +30 V
Voltaje de Modo Común 24 VDC
Longitud Máxima de Cable de Campo 1000 m (blindado), 600 m (sin blindaje)
Factor de Forma Mecánico Carcasa de módulo S700
Diagnóstico de Estado 40 LEDs frontales para estado de señal e indicación de error

Velocidad de Comunicación del Bus Backplane y Compatibilidad de Firmware Flash

El módulo digital se conecta directamente con el bus backplane S700 para asegurar una rápida velocidad de comunicación durante las actualizaciones completas de escaneo de los 32 canales. El enrutamiento discreto de alta densidad permite una alta escalabilidad de E/S dentro de gabinetes con espacio limitado sin aumentar la latencia del bus local. La compatibilidad del firmware del controlador con flash permite la carga en línea de parámetros y cambios de configuración diagnóstica directamente a través de la interfaz backplane, manteniendo la sincronización entre los registros de estado de campo y el ciclo principal de la CPU.

Preguntas Frecuentes

P: ¿Cómo indican los LEDs frontales de estado los estados de señal en los canales digitales?

R: Un LED amarillo está dedicado a cada canal individual, iluminándose de forma continua siempre que el canal de entrada o salida correspondiente registre un estado de señal alto (señal 1).

P: ¿Cuáles son los límites de longitud de cable para conexiones de campo blindadas versus sin blindaje?

R: Los cables de campo blindados pueden extenderse hasta 1000 m de longitud, mientras que el cableado sin blindaje no debe exceder los 600 m para evitar una atenuación excesiva de la señal e interferencia de ruido.

Directrices para la Instalación en Campo

  • Fije el módulo en la unidad base terminal S700 correspondiente hasta que los clips de montaje mecánico encajen firmemente en su lugar.
  • Verifique que el circuito de alimentación externa de 24 VDC esté desenergizado antes de conectar los cables a los terminales de alimentación.
  • Enrute el cableado de entrada y salida de campo lejos de conductores de CA de alto voltaje para minimizar el acoplamiento de ruido electromagnético.
  • Conecte las trenzas de cable blindado directamente a la barra de tierra del gabinete usando abrazaderas de puesta a tierra de baja impedancia.
