Sensores de corrientes de Foucault Emerson EPRO CON021+PR6424/003-010

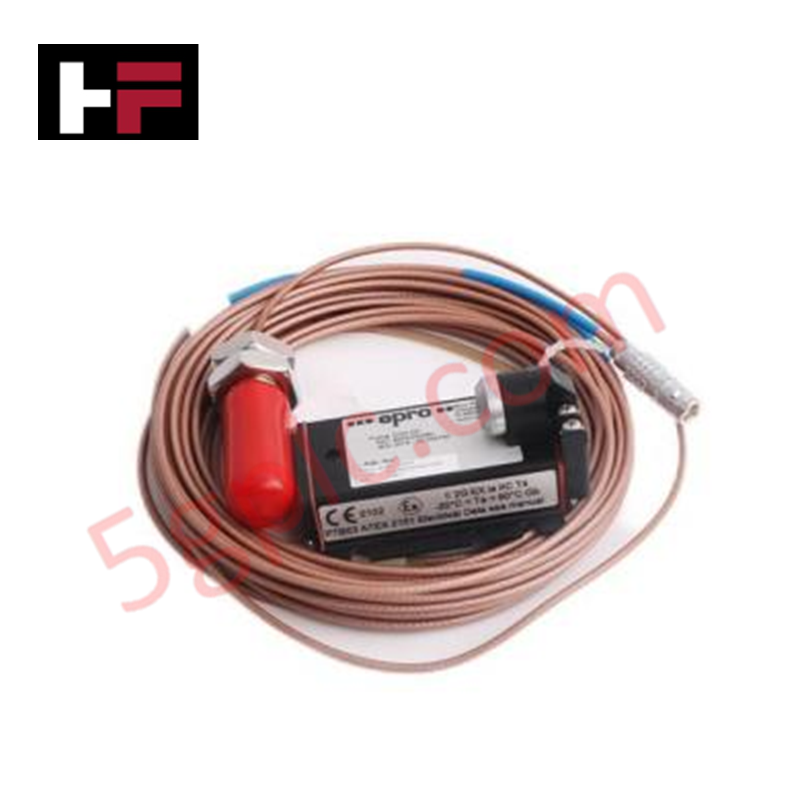

Configurado para el seguimiento sin contacto del desplazamiento del eje en sistemas de protección de turbomaquinaria, el Emerson CON021+PR6424/003-010 (Sensores de proximidad CON021+PR6424/003-010) proporciona una ejecución física y eléctrica directa. El conjunto emparejado convierte directamente los microdesplazamientos físicos en variaciones lineales de la salida de voltaje, enviando las señales de vibración dinámica a la instrumentación de monitorización de maquinaria posterior.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canales

El convertidor de señales CON021 proporciona aislamiento entre canales de monitorización para evitar que los bucles de potencial de tierra degraden la integridad de las señales de alta frecuencia. Cuando se implementa en entornos de monitorización de procesos que incorporan redes con protocolo de bucle HART de 4-20 mA y segmentos FOUNDATION Fieldbus, el bucle de medición analógico permanece desacoplado del ruido de conmutación y de las interferencias transitorias de línea. La estabilización térmica integrada mantiene la integridad de la referencia de compensación de unión fría y una escala precisa de la salida en todo el intervalo de temperatura de funcionamiento.

Preguntas frecuentes

P: ¿Qué comportamientos específicos del hardware se producen si un cable de campo se desconecta del bloque de terminales del convertidor CON021?

R: Un circuito abierto en el bucle del sensor interrumpe el puente inductivo principal, lo que hace que el circuito interno de acondicionamiento lleve el voltaje de salida hasta su límite máximo del riel negativo y active una alerta de fallo de canal en el sistema de monitorización principal.

P: ¿Puede el cabezal del sensor PR6424/003-010 soportar fluidos a alta presión si se instala directamente dentro de la carcasa de una caja de engranajes?

R: Sí, el cabezal del sensor cuenta con un sellado estructural que proporciona una resistencia mecánica a la presión de hasta 10000 hPa (145 psi) para evitar la entrada de fluidos en el conjunto de bobina interno.

P: ¿Cuál es el voltaje de separación estático objetivo para la alineación inicial de la instalación física?

R: La alineación mecánica normalmente se ajusta hasta que la salida de voltaje de separación estático mide -10 VCC, situando la punta de la sonda en el centro de su rango dinámico lineal.

Directrices de instalación en campo

1. Monte firmemente la sonda PR6424 en el adaptador roscado de la carcasa del cojinete, manteniendo una alineación perpendicular con el eje objetivo.
2. Ajuste la profundidad de inserción mecánica mediante una galga de espesores o supervisando el voltaje de separación estático hasta que la salida del convertidor indique -10 VCC.
3. Fije el cuerpo de la sonda en su posición utilizando la contratuerca de retención externa, asegurándose de que los límites de par no deformen el manguito de montaje.
4. Monte el convertidor CON021 en un riel DIN estándar dentro de una carcasa con clasificación IP, respetando los límites de temperatura ambiente de -30 a +100 grados C.
5. Conecte las pantallas de los cables de extensión a terminales de aislamiento dedicados, asegurándose de que las pantallas estén conectadas a tierra únicamente en el extremo del armario de monitorización.
6. Verifique el voltaje de alimentación primaria (-23 V a -32 V CC) en los terminales de alimentación del convertidor antes de poner en servicio el canal de monitorización.
