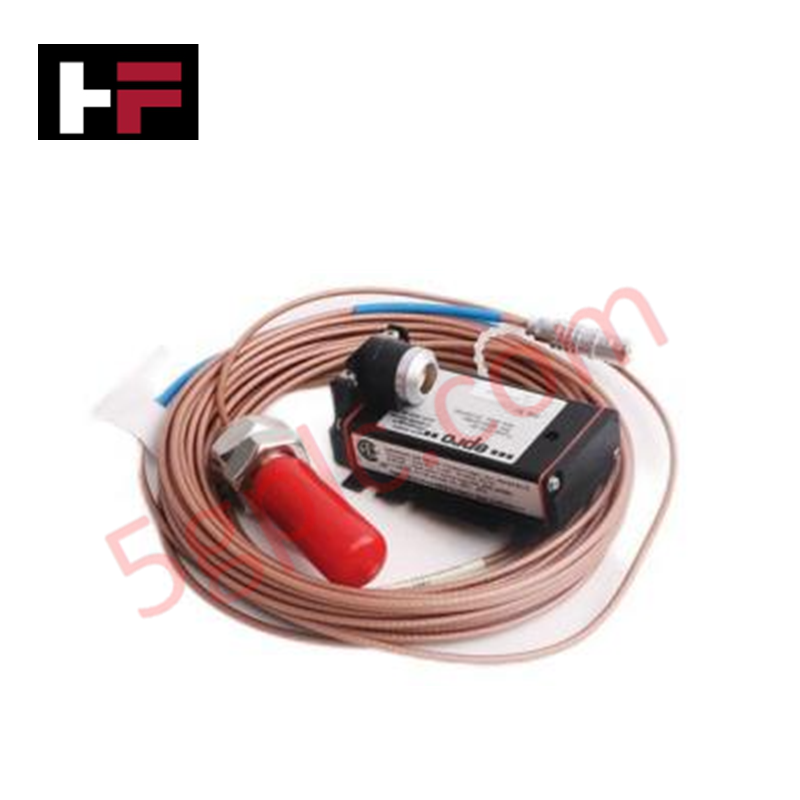

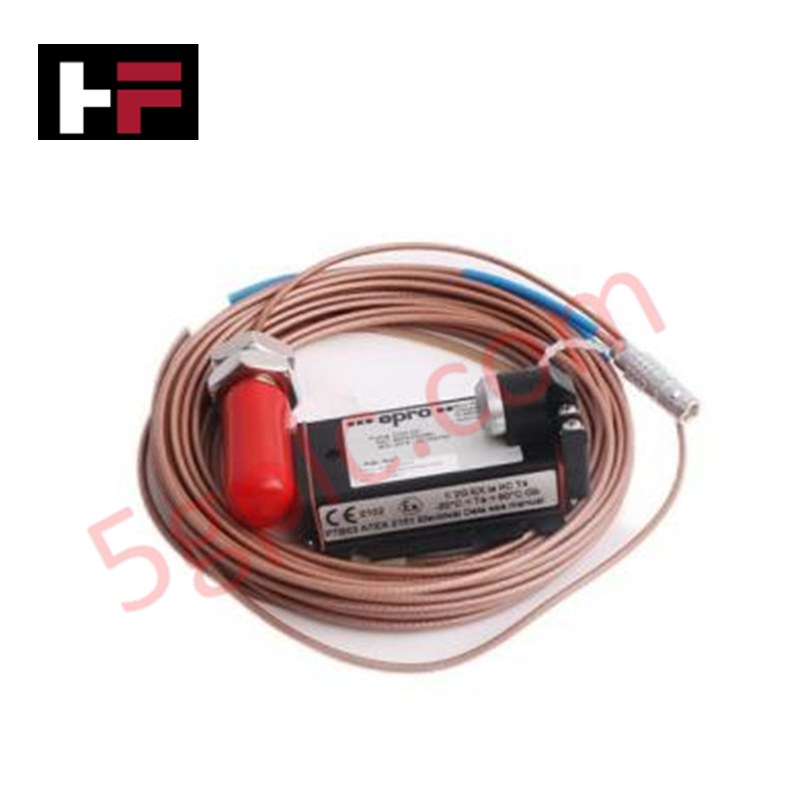

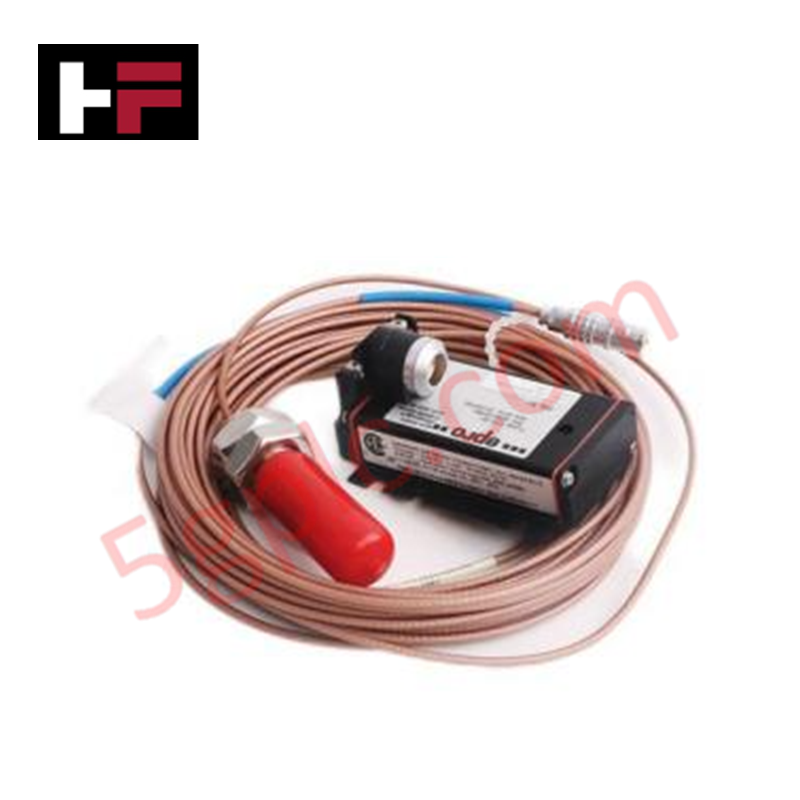

CON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de FoucaultCON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de FoucaultCON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de Foucault
CON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de Foucault
CON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de Foucault
CON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de Foucault

CON021+PR6424/002-030 | Emerson Epro | Sensor de Corriente de Foucault


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : CON021+PR6424/002-030

TIPO DE PRODUCTO : Sensores de proximidad

VENDEDOR DEL PRODUCTO : EMERSON


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

Configurado para el monitoreo de desplazamientos de alta frecuencia en maquinaria rotativa, el sistema de sensor de corrientes de Foucault Emerson Epro CON021+PR6424/002-030 (CON021+PR6424) proporciona la ejecución física directa de la adquisición y acondicionamiento de señales dinámicas para el movimiento axial y radial del eje.

Especificaciones de Hardware

Parámetro Especificación
Modelo CON021+PR6424/002-030
Marca Emerson Epro
Origen Alemania
Peso 0.12 kg (Convertidor)
Dimensiones Montaje estándar en riel DIN (Convertidor)
Temperatura de operación -30 °C a 100 °C
Consumo de energía 23 VDC a 32 VDC (Alimentación)
Rango de frecuencia 0 Hz a 20,000 Hz

Monitoreo Mecánico e Integración TSI

El sistema se basa en la escala de la sonda de corrientes de Foucault para convertir la distancia al objetivo en una señal de voltaje proporcional. Para obtener datos diagnósticos válidos se requiere una estricta validación del voltaje de separación; el transductor debe posicionarse para operar dentro del espacio nominal de aire definido de 2.7 mm para asegurar la linealidad de la medición. El convertidor CON021 procesa la salida del transductor para lograr una sensibilidad de 4 V/mm. Para mantener la fidelidad de la señal en ambientes con alto ruido, el sistema utiliza supresión de diafonía mediante un blindaje de alta calidad en la interfaz del transductor con conector Lemo. Esto previene que las interferencias electromagnéticas corrompan la forma de onda dinámica, necesaria para analizar la dinámica del rotor como el movimiento orbital y la excentricidad del eje.

Preguntas Frecuentes

P: ¿Se puede usar el convertidor CON021 con longitudes de cable diferentes a las proporcionadas?

R: No. El CON021 y el PR6424 forman una cadena de señal calibrada. Alterar la longitud del cable del transductor modifica la frecuencia resonante e impedancia del circuito, lo que provoca errores significativos en la sensibilidad y linealidad.

P: ¿Cuál es el impacto de las fluctuaciones de voltaje de alimentación en la señal de salida?

R: El CON021 está diseñado para operar dentro de un rango de -23 VDC a -32 VDC. Fluctuaciones fuera de este rango pueden afectar la estabilidad del acondicionamiento de señal, resultando en deriva o respuesta no lineal durante picos de señal de alta frecuencia.

Guías para la Instalación en Campo

  1. Ajuste del espacio de la sonda: Use un galga de espesores para ajustar el sensor al espacio nominal de aire de 2.7 mm. Asegúrese de que el objetivo de medición esté alineado con el centro de la punta de la sonda para mantener la sensibilidad especificada.
  2. Montaje: Fije el convertidor CON021 usando los tornillos M5 proporcionados. Asegúrese de que la carcasa esté conectada a tierra en el bastidor del instrumento para mitigar el ruido eléctrico.
  3. Cableado de señal: Termine el transductor en el CON021 usando el conector Lemo con bloqueo automático. Para los terminales de alimentación y salida, use cables con sección transversal no mayor a 1.5 mm para asegurar un ajuste seguro en los terminales de tornillo.
  4. Ambiente: Aunque la carcasa ofrece protección IP20, asegúrese de instalar el convertidor dentro de un recinto que evite la exposición a humedad o polvo conductor, que pueden crear caminos de fuga de señal.
