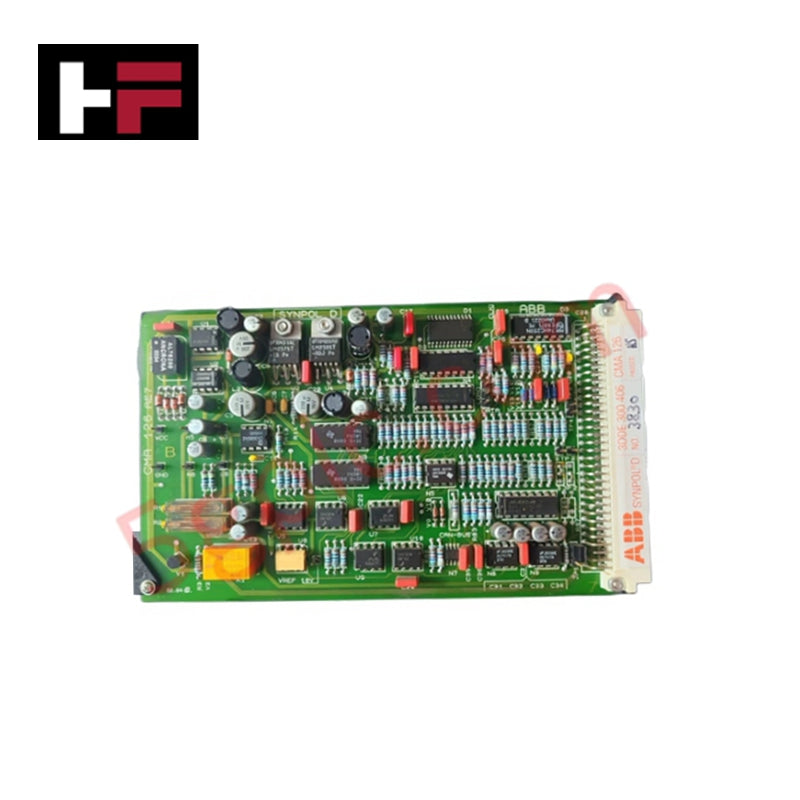

CMA 128 3DDE 300 408 | ABB | Módulo de Control Digital de Entradas/Salidas

El ABB CMA 128 3DDE 300 408, también catalogado como el Módulo de Control Digital I/O CMA 128, funciona como un componente de hardware dedicado para la adquisición de señales binarias y la ejecución de conmutación de estado sólido dentro de las redes de sistemas de control ABB. El módulo conecta 8 canales de entrada digital y 8 canales de salida digital de tipo transistor con fuente directamente al entorno del procesador. Operando con un suministro nominal de campo y sistema de 24 VCC, el componente aísla las transientes del lado de campo de las estructuras lógicas internas mediante barreras de aislamiento óptico mientras ejecuta cambios discretos de estado.

Especificaciones de Hardware

Comunicación del Bus de Backplane y Alineación con Redes Deterministas

El ABB CMA 128 cuenta con arquitecturas integradas de comunicación por bus de backplane diseñadas para sincronizar los estados discretos de E/S con controladores anfitriones de alta velocidad. La lógica de la capa física optimiza los ciclos de transferencia de datos para ajustarse a los parámetros de rendimiento de redes deterministas Profinet y EtherNet/IP cuando se enrutan a través de la CPU anfitriona. Al programar actualizaciones síncronas a través de la interfaz interna del bus, la tarjeta previene retrasos en los registros y facilita una escalabilidad predecible de la densidad de E/S durante secuencias de ejecución multicanal.

Preguntas Frecuentes

P: ¿Cuál es la capacidad máxima de corriente de las salidas de transistor cuando los 8 canales están energizados simultáneamente?

R: Cada canal individual de fuente está clasificado para una carga máxima de 0.5 A. Cuando múltiples canales están activos, la corriente acumulada no debe exceder los límites de disipación térmica del gabinete del módulo ni los límites del presupuesto de energía del backplane.

P: ¿Se puede cambiar esta tarjeta digital de E/S mientras el bus de backplane está procesando datos activamente?

R: No. El intercambio en caliente de este módulo durante ciclos activos de escaneo de la CPU puede causar caídas localizadas de voltaje o fallos de comunicación en el bus del sistema. La alimentación tanto a los terminales del lado de campo como al backplane del sistema debe estar aislada antes de la extracción.

P: ¿Cómo responden las entradas digitales a fluctuaciones de voltaje fuera de la clasificación nominal de 24 VCC?

R: El circuito de entrada utiliza lógica de umbral estricta para identificar estados discretos. Voltajes significativamente por debajo de la clasificación nominal no activan los acopladores ópticos, previniendo lecturas altas falsas causadas por ruido inducido en los cables.

Guías para la Instalación en Campo

Monte el módulo verticalmente en un riel DIN estándar compatible con puesta a tierra para asegurar estabilidad estructural y térmica. El cableado de campo para las entradas digitales de 24 VCC y las salidas de transistor debe ser canalizado a través de conductos separados, alejados de líneas de alimentación de CA o cables de motores de alta frecuencia para minimizar el acoplamiento capacitivo. Todas las rutas de retorno de campo deben conectarse directamente a un bloque de terminales de tierra común de punto único. Mantenga un espacio de ventilación sin obstrucciones arriba y abajo de la placa frontal del módulo para permitir un flujo convectivo de aire adecuado cuando opere dentro del rango de temperatura extendido.
