Detalles del producto
Descripción del Producto

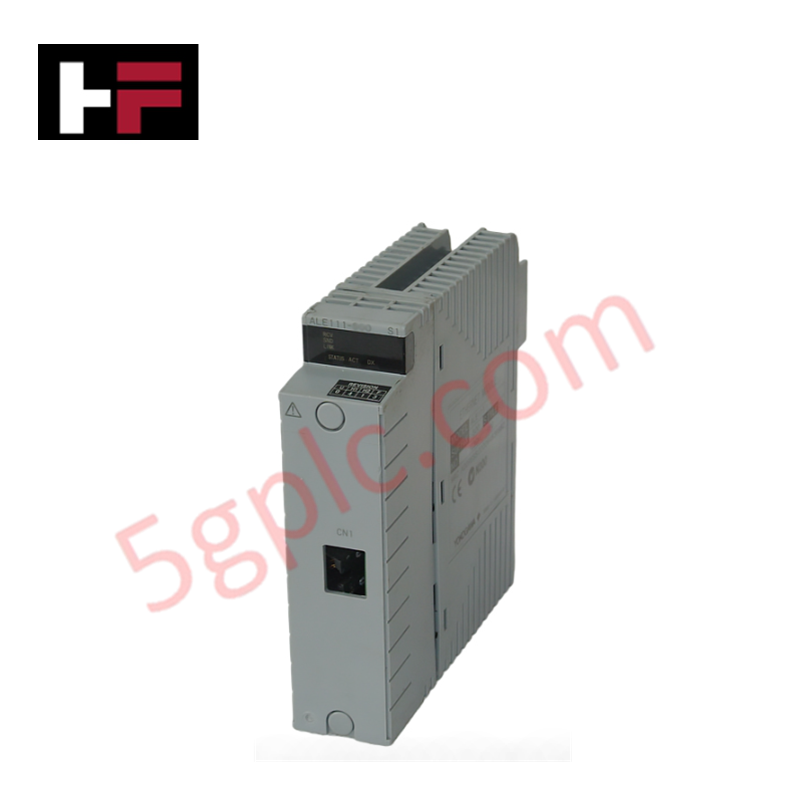

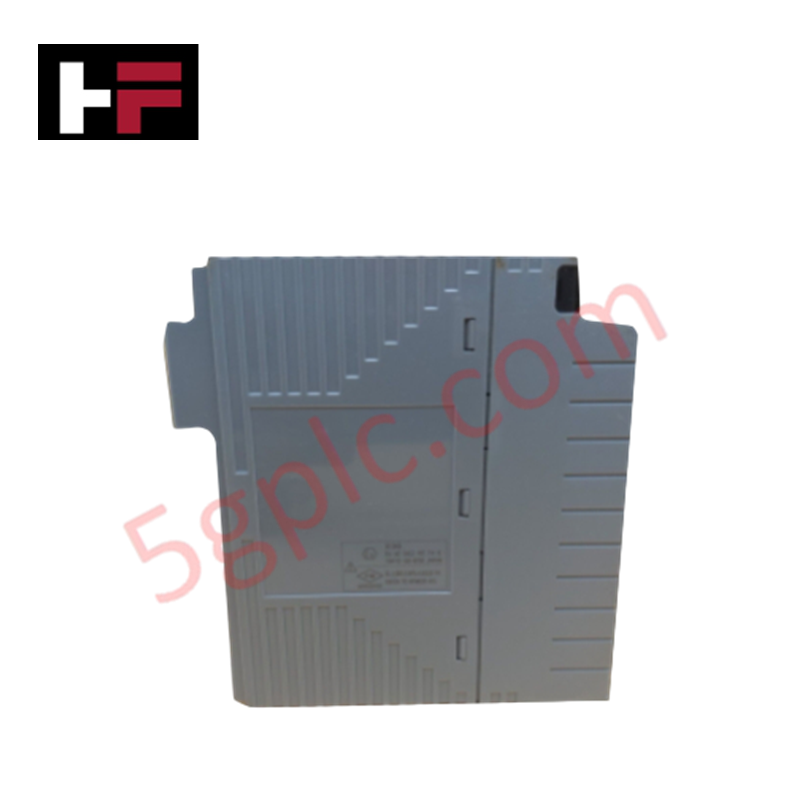

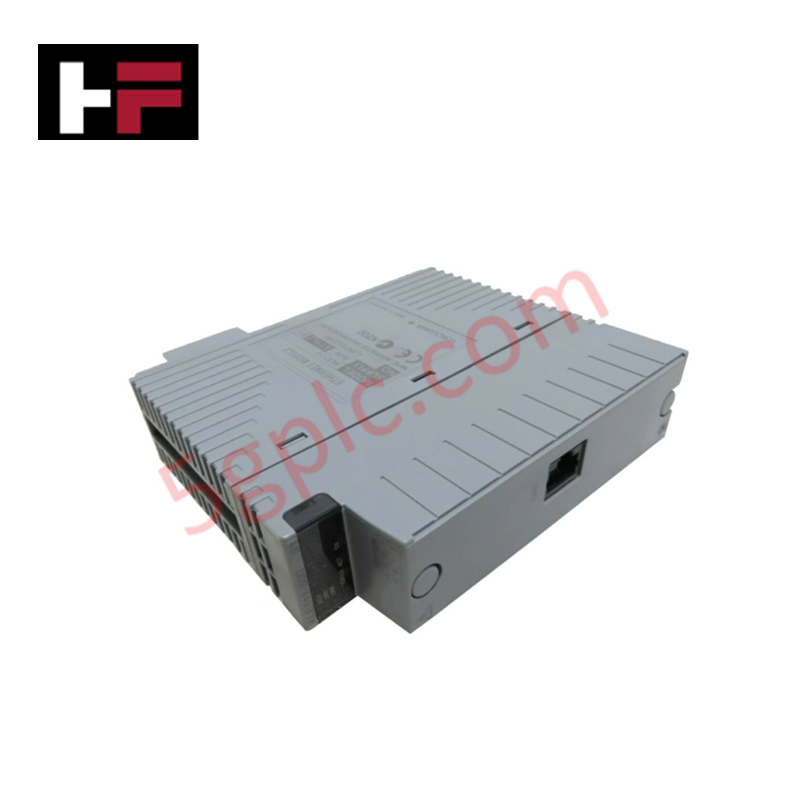

El Yokogawa ALE111-S50 funciona como una pasarela Ethernet de alto rendimiento dentro del sistema de control distribuido CENTUM VP (DCS). Este módulo permite la sincronización fluida de datos entre la Estación de Control de Campo (FCS) y subsistemas externos compatibles con Ethernet, como PLCs, sistemas de gestión de energía y analizadores inteligentes. Al establecer una columna vertebral digital robusta, el ALE111-S50 centraliza las variables de proceso en un panel operativo unificado. Suministramos esta unidad como 100% Nueva y Original en embalaje de fábrica para garantizar el máximo rendimiento de la red y la integridad del sistema.
Desglose del Número de Parte
Los códigos sufijos del ALE111-S50 definen la configuración ambiental y funcional específica del hardware:
| Código Sufijo | Definición Funcional |
| ALE111 | Módulo de Comunicación Ethernet |
| -S | Hardware Tipo Estándar |
| 5 | Versión sin protección contra explosiones |
| 0 | Funcionalidad Tipo Básico |
Especificaciones Técnicas
Este módulo se integra directamente en el backplane del FCS para proporcionar una red industrial determinista y de alta velocidad.
-
Tipo de Interfaz: 10BASE-T/100BASE-TX (detección automática).
-
Soporte de Protocolo: Soporta capas de comunicación TCP/IP y Modbus/TCP.
-
Velocidad de Datos: 10/100 Mbps (Dúplex Completo/Medio).
-
Peso del Módulo: 0.3 kg.
-
Peso de Envío: 1.5 kg (incluye embalaje industrial protector).
-
Redundancia: Soporta configuración de doble redundancia dentro del FCS.
-
Ambiente: Diseñado para instalación en sala de control industrial estándar (no peligrosa).
-
Condición: Garantizado 100% Nuevo con sello original de fábrica.
Ventajas de Ingeniería
El ALE111-S50 ofrece soluciones técnicas para requisitos complejos de integración en automatización de procesos:
-
Integración de Alta Ancho de Banda: Las pasarelas seriales tradicionales suelen limitar el flujo de datos. El ALE111-S50 utiliza un rendimiento Ethernet de 100 Mbps para manejar grandes cantidades de etiquetas de PLCs de terceros sin introducir latencia en el lazo de control del DCS.
-
Consulta Determinista de Datos: El módulo gestiona el tráfico de comunicación para priorizar alarmas críticas de proceso y comandos de control. Esta gestión a nivel de hardware evita que la congestión de la red afecte la supervisión en tiempo real del proceso.
-
Rechazo de Ruido de Grado Industrial: Las tarjetas de red comerciales estándar fallan en ambientes con alta interferencia electromagnética (EMI). El ALE111-S50 incorpora aislamiento galvánico avanzado y blindaje para mantener pulsos de enlace estables cerca de arrancadores de motores de alta tensión y variadores de frecuencia.
-
Mantenimiento Simplificado: Los indicadores LED frontales proporcionan verificación visual instantánea del enlace/actividad y estado del módulo. Esto permite a los equipos de mantenimiento identificar fallas de red a nivel de hardware sin necesidad de herramientas externas de análisis o suites de diagnóstico de software.
Preguntas Frecuentes
-
¿Puedo instalar el ALE111-S50 en un área peligrosa?
No. El dígito "5" en el sufijo identifica este modelo como no protegido contra explosiones. Debe instalar esta unidad en una sala de control estándar o en un gabinete purgado/protegido que cumpla con las normativas locales de seguridad para hardware no Ex.
-
¿Este módulo requiere controladores de software especiales?
El ALE111-S50 funciona de forma nativa dentro del entorno de ingeniería CENTUM VP. Configura las direcciones IP y parámetros de comunicación directamente a través del software estándar Yokogawa Builder.
-
¿Es compatible el ALE111-S50 con sistemas CENTUM CS 3000 antiguos?
Sí. La serie ALE111 mantiene compatibilidad hacia atrás con sistemas CS 3000. Sin embargo, recomendamos verificar la revisión específica de su software para asegurar que el perfil de hardware "S50" exista en la base de datos de configuración de su sistema.
-
¿Por qué el peso de envío es diferente al peso del módulo?
El módulo pesa 0.3 kg, pero el peso de envío de 1.5 kg incluye la caja original Yokogawa de alta resistencia y el acolchado antiestático interno necesario para proteger el circuito delicado durante el transporte internacional.
