Detalles del producto

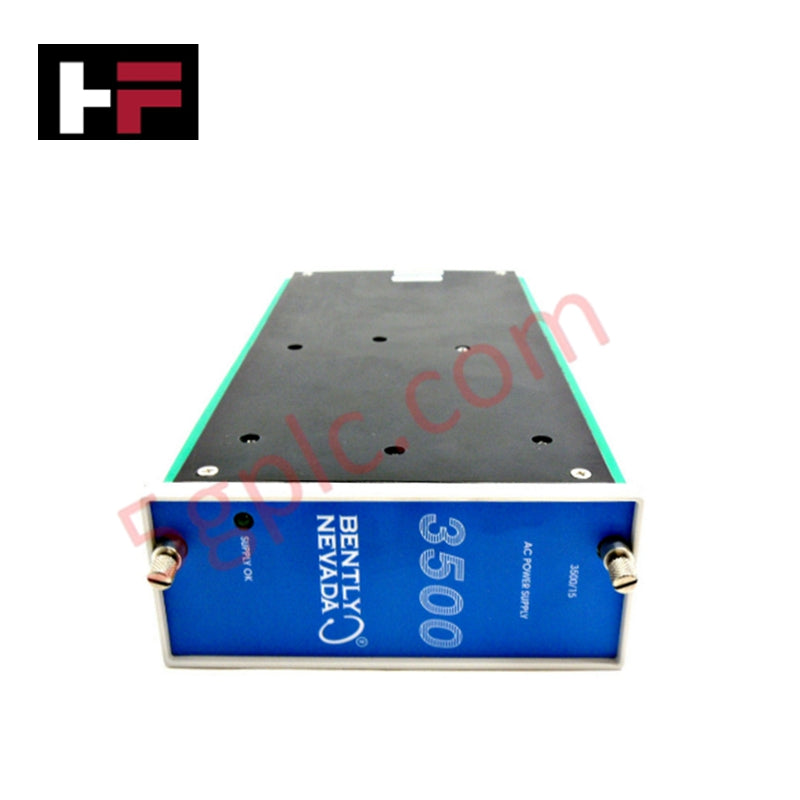

El 3500/15-02-02-00 es un módulo de fuente de alimentación de CA de alto voltaje diseñado para el sistema de protección de maquinaria Bently Nevada 3500. Instalado en el lado izquierdo del rack 3500, convierte la entrada de la red eléctrica de CA de alto voltaje en corriente continua regulada para alimentar los módulos internos del rack. Este modelo específico cuenta con unidades de CA de alto voltaje en las ranuras superior e inferior, lo que establece una configuración de alimentación con doble redundancia y clasificaciones de cumplimiento estándar.
Configuración de ranuras y funcionamiento redundante
Las opciones de pedido determinan la disposición de las dos ranuras y la clasificación de aprobación de organismos:
- Ranura superior (-02): Opción de alimentación de CA de alto voltaje (175 a 264 VAC rms).
- Ranura inferior (-02): Opción de alimentación de CA de alto voltaje (175 a 264 VAC rms).
- Aprobación de organismos (-00): Opción estándar sin aprobaciones específicas de organismos.
Cuando ambas ranuras de alimentación están ocupadas, cualquiera de las unidades puede suministrar por sí sola la energía necesaria para el funcionamiento de un rack 3500 completamente equipado. Si se interrumpe el suministro de CA de un módulo, el módulo restante asume sin interrupciones la carga total del sistema, sin causar tiempo de inactividad ni interrupciones en la lógica de protección de la maquinaria.
Características físicas y ambientales
El módulo admite un rango de tensión de entrada de 175 a 264 VAC rms y funciona de forma fiable a temperaturas ambiente de -30 °C a +65 °C (-22 °F a +150 °F). La unidad, alojada en una carcasa compacta de 120,7 × 50,8 × 251,5 mm (4,75 × 2,0 × 9,9 in), pesa 1,2 kg y permite el intercambio en caliente durante los procedimientos de mantenimiento.
| Parámetro | Especificación |
|---|---|
| Modelo | 3500/15-02-02-00 |
| Marca | Bently Nevada |
| Tipo de producto | Módulo de fuente de alimentación |
| Opción de ranura superior | CA de alto voltaje (175 a 264 VAC rms) (-02) |
| Opción de ranura inferior | CA de alto voltaje (175 a 264 VAC rms) (-02) |
| Aprobación de organismos | Ninguna (-00) |
| Tensión de entrada | 175 a 264 VAC rms |
| Temperatura de funcionamiento | -30 °C a +65 °C (-22 °F a +150 °F) |
| Temperatura de almacenamiento | -40 °C a +85 °C (-40 °F a +185 °F) |
| Dimensiones (alto × W × profundidad) | 120,7 × 50,8 × 251,5 mm (4,75 × 2,0 × 9,9 in) |
| Peso | 1,2 kg |
Preguntas frecuentes
Q: ¿Qué tensión de entrada requiere la fuente de alimentación Bently Nevada 3500/15-02-02-00?
A: Este modelo ofrece opciones de CA de alto voltaje en ambas ranuras y requiere una tensión de entrada de entre 175 y 264 VAC rms.
Q: ¿Cómo funciona la redundancia de alimentación en el 3500/15-02-02-00?
A: Las ranuras superior e inferior contienen módulos de CA de alto voltaje activos. Cualquiera de los módulos puede alimentar por sí solo un rack 3500 completamente equipado, lo que permite el intercambio en caliente sin interrupciones y la alimentación de respaldo en vivo.
Q: ¿Qué clasificación de aprobación representa el código de opción -00?
A: El código -00 indica cumplimiento de las normas de fabricación estándar, sin certificaciones especializadas para ubicaciones peligrosas.
