Detalles del producto

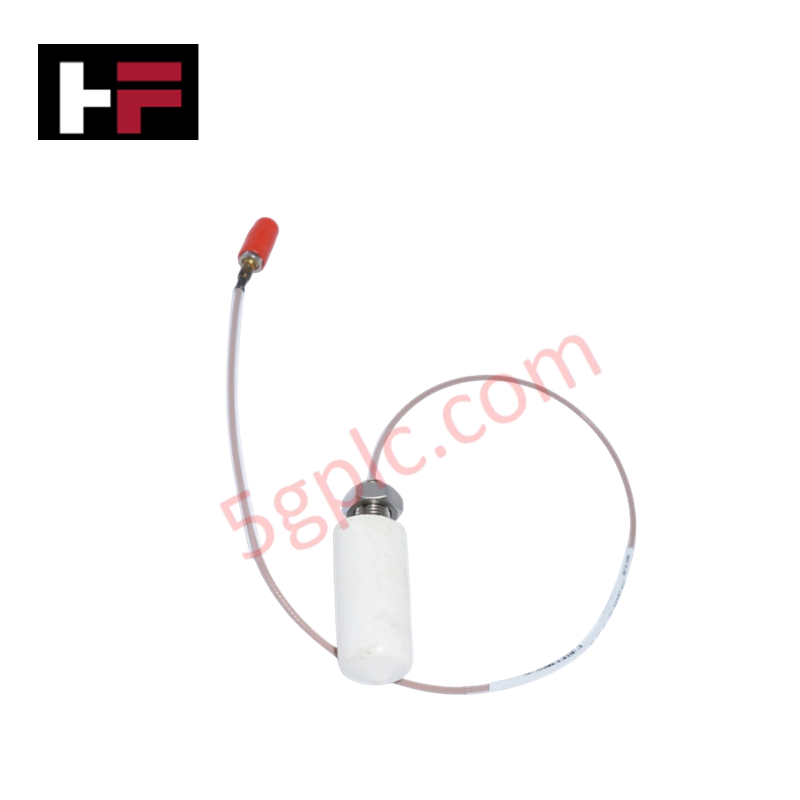

El Bently Nevada 30000-00-08-18-02, también catalogado como el 30000 Sensor de proximidad, funciona como un componente de hardware dedicado para la medición precisa de vibraciones dinámicas y el seguimiento sin contacto del desplazamiento del eje dentro de los sistemas de monitoreo de maquinaria Bently Nevada.
Desglose de sufijo y matriz de modelos
| Campo de opción | Código | Detalle de configuración |
|---|---|---|
| Longitud sin roscar | 00 | Longitud sin roscar de 0.0 pulg |
| Longitud total de carcasa | 08 | Longitud total de carcasa de 0.8 pulg |
| Longitud total | 18 | Longitud total de cable de 1.8 m |
| Aprobación de agencia | 02 | Aprobaciones de múltiples agencias |
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 30000-00-08-18-02 |
| Marca | Bently Nevada |
| Origen | EE.UU. |
| Peso | 0.02 lbs (9.07 g) |
| Dimensiones | Diámetro de punta de 8 mm (0.315 pulg), longitud de carcasa de 0.8 pulg |
| Temperatura de operación | -30 °C a +177 °C (-22 °F a +350 °F) |
| Consumo de energía | Alimentado por suministro de bucle Proximitor de 24 VCC |
| Clasificación de presión | 4000 psi (275 bar) |
| Límites de humedad | 5% a 95% sin condensación |
| Rango lineal de detección | 0 a 10 mm (0 a 0.39 pulg) |
| Sensibilidad | 7.87 mV/μm |
| Respuesta en frecuencia | 0 Hz a 10 kHz |
| Tipo de conector | MIL-C-5015 de 2 pines |
Escalado de sonda de corrientes parásitas y análisis de dinámica del rotor
La sonda 30000-00-08-18-02 utiliza una escala de sonda de corrientes parásitas de alta precisión para convertir el desplazamiento del eje sin contacto en una señal de voltaje proporcional con una sensibilidad de 7.87 mV/μm. Durante la instalación mecánica, ajustar la brecha de la sonda contra un punto de validación de voltaje de brecha de -10 VCC posiciona el transductor en el centro exacto de su rango lineal de 0 a 10 mm. Esta respuesta continua de alta frecuencia (0 Hz a 10 kHz) permite capturar con precisión los perfiles dinámicos del rotor y el comportamiento orbital dinámico, asegurando una efectiva supresión de interferencias cruzadas entre los canales ortogonales X-Y de la sonda.
Preguntas frecuentes
P: ¿Cómo se calibra la distancia física de la brecha usando el voltaje de salida?
R: La verificación se basa en leer el voltaje de sesgo de brecha de CC desde los terminales de salida del controlador hasta alcanzar la línea base nominal de -10 VCC, correspondiente al centro de la curva de operación lineal de la sonda.
P: ¿Qué límites de presión ambiental puede soportar la punta de la sonda 30000?
A: La punta de la sonda y el conjunto de sellado están diseñados para soportar presiones estáticas del entorno del proceso de hasta 4000 psi (275 bar).
Directrices para la instalación en campo
- Inspeccione la punta de la sonda de 8 mm y la carcasa roscada para asegurarse de que las roscas estén limpias y libres de rebabas o muescas metálicas.
- Enrosque el cuerpo de la sonda en el soporte de montaje o en la penetración de la carcasa hasta que la punta se acerque a la cara del eje objetivo.
- Monitoree el voltaje de salida de CC del Sensor Proximitor y ajuste la profundidad mecánica hasta alcanzar el sesgo objetivo de -10 VCC.
- Apriete la tuerca de bloqueo de la sonda contra el soporte para evitar el movimiento de la rosca causado por la vibración de la máquina en funcionamiento.
- Conecte el conector MIL-C-5015 de 2 pines al cable de extensión e instale una cubierta protectora flexible sobre la unión.
