Detalles del producto

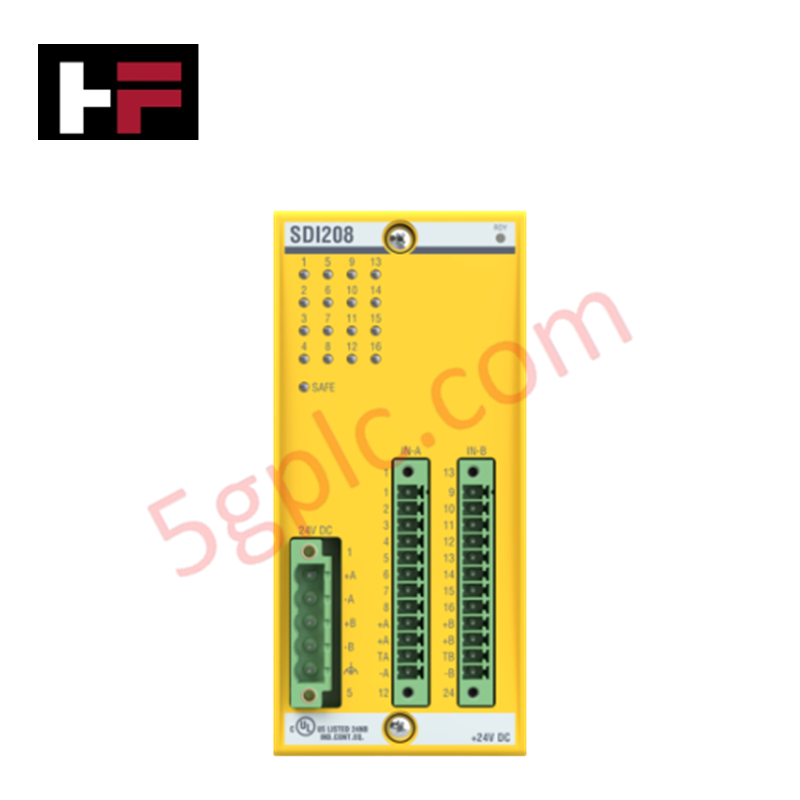

Configurado para la monitorización de seguridad de alta integridad en plataformas de automatización M1, el Bachmann SDI208 (Módulo de Entrada Digital de Seguridad SDI208) proporciona la ejecución física/electrónica directa de adquisición de señales digitales conforme a SIL 3.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | SDI208 |
| Marca | Bachmann |
| Origen | Austria |
| Peso | 0,30 kg (aprox.) |
| Dimensiones | 102 mm x 12 mm x 130 mm |
| Temperatura de operación | 0 °C a 60 °C |
| Consumo de energía | 3,5 W |
| Entradas digitales | 16 |
| Clasificación de seguridad | SIL 3 / PL e / Cat 4 |
| Aislamiento | Galvánico (Sistema y Grupos) |
Certificación SIL3 y Ejecución de Estado a Prueba de Fallos
El SDI208 está certificado bajo IEC 61508 para su uso en aplicaciones críticas de seguridad, utilizando microcontroladores redundantes de 32 bits para el procesamiento interno de los estados de entrada. El módulo soporta el emparejamiento redundante de canales de entrada para alcanzar niveles de rendimiento SIL 3 / PL e / Cat 4. Se implementa aislamiento galvánico tanto entre grupos de entrada como con el backplane del sistema para garantizar una protección robusta contra ruido eléctrico en modo común y desplazamientos de potencial a tierra. En caso de detectar una falla interna o discrepancia entre rutas de entrada redundantes, el módulo inicia una ejecución en estado a prueba de fallos, notificando al procesador de seguridad para que lleve el proceso controlado a una condición segura predeterminada.
Preguntas Frecuentes
P: ¿Se puede usar el SDI208 para lógica de control estándar (no de seguridad)?
R: Sí, todos los estados de E/S de seguridad son accesibles por el controlador M200, permitiendo que las entradas certificadas para seguridad se utilicen dentro de programas estándar de PLC o máquinas en C/C++ sin necesidad de cableado paralelo.
P: ¿Cómo se configura la redundancia para las entradas de seguridad?
R: Las 16 entradas digitales pueden configurarse en pares redundantes. La plataforma SolutionCenter facilita el mapeo de estas entradas usando bloques de función PLCopen para asegurar cobertura diagnóstica y detección de fallos conforme a los requisitos de Cat 4.
P: ¿El módulo soporta instalación remota vía FASTBUS?
R: Sí, el SDI208 puede instalarse directamente junto al procesador de seguridad o a varios cientos de metros de distancia usando expansión FASTBUS, manteniendo la integridad de seguridad en infraestructuras distribuidas.
Guías para la Instalación en Campo
- Cableado de Seguridad: Al configurar pares redundantes para cumplimiento SIL 3, asegúrese de que ambos canales de entrada estén cableados a interruptores o sensores físicos independientes para eliminar modos de falla de punto único.
- Aislamiento Galvánico: Utilice el aislamiento galvánico integrado manteniendo rutas de retorno separadas para circuitos críticos de seguridad, minimizando la diafonía potencial y la susceptibilidad a EMI.
- Monitoreo de Estado: Observe el LED de estado "SAFE" y los indicadores individuales de canal durante la puesta en marcha. Las discrepancias en los estados de canales redundantes serán señaladas por el firmware de seguridad y reportadas a través de la interfaz diagnóstica SolutionCenter.
- Entorno: Asegúrese de que el módulo esté instalado dentro de un gabinete industrial que cumpla con las clasificaciones de protección requeridas para el nivel de integridad de seguridad previsto, garantizando ventilación adecuada para evitar condiciones de sobretemperatura.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
