Detalles del producto

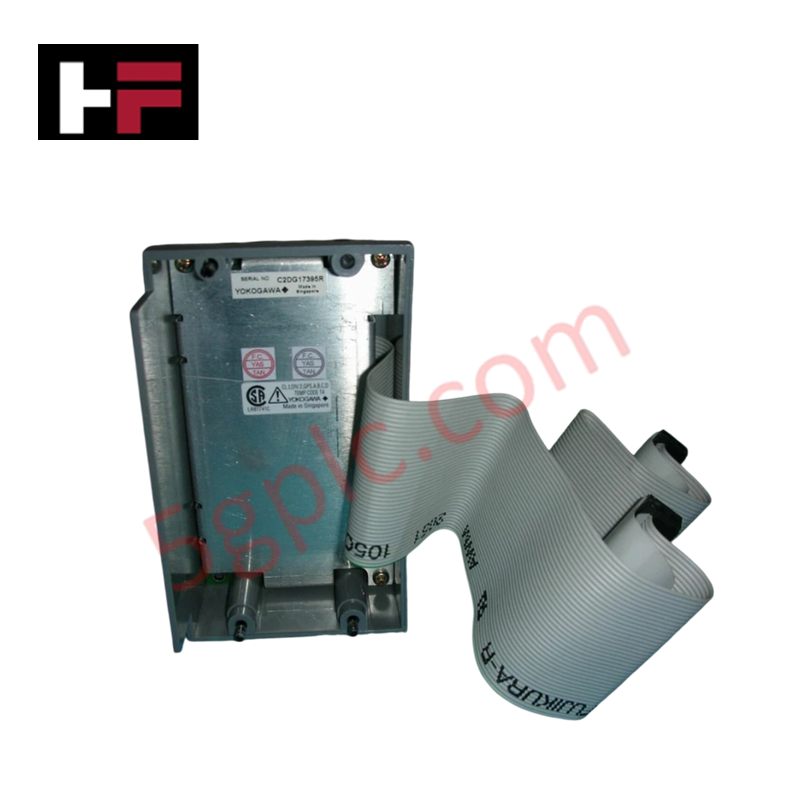

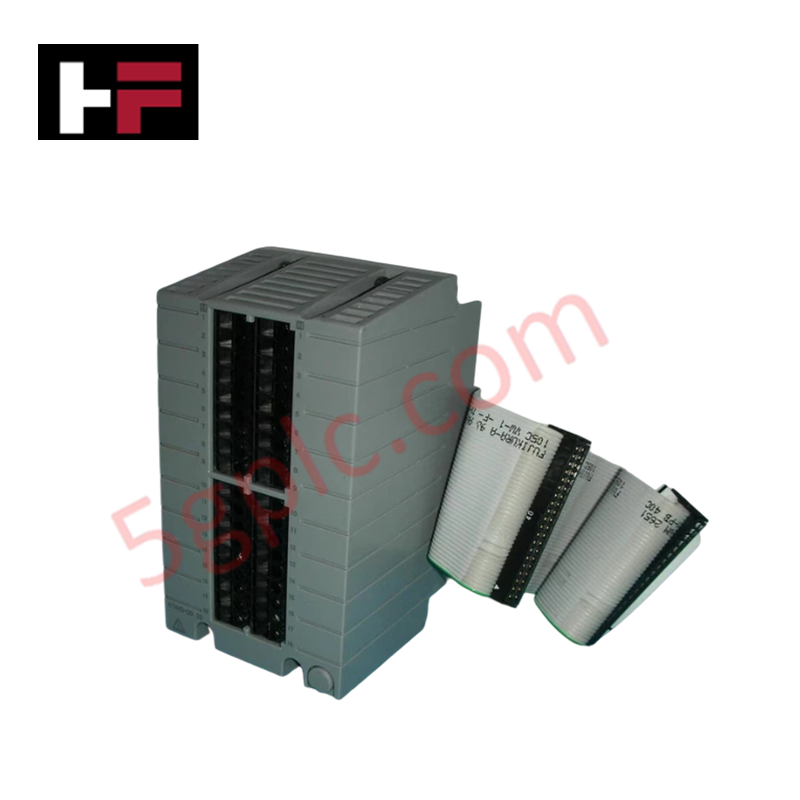

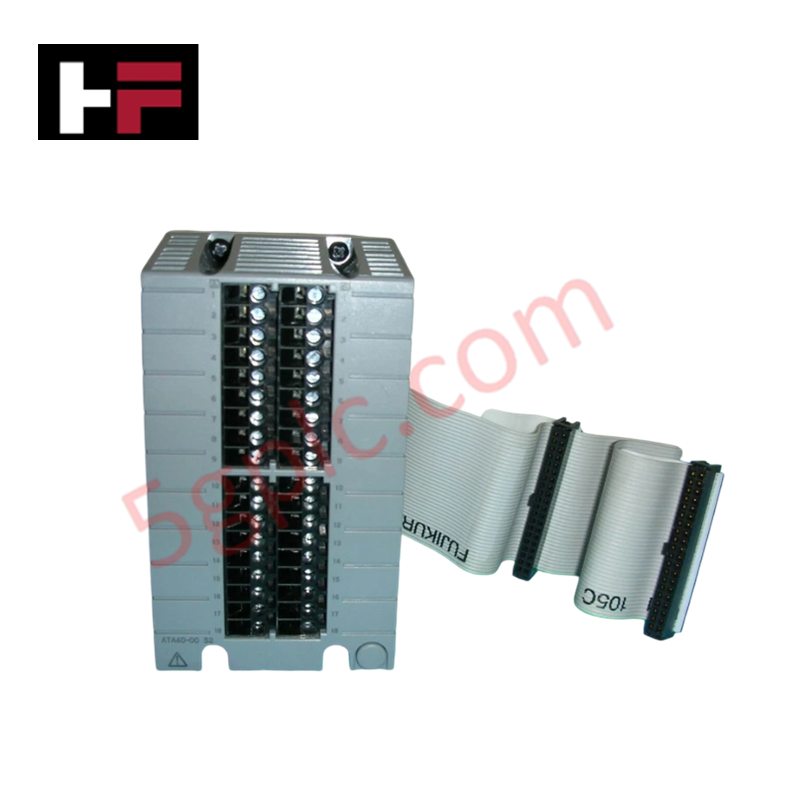

El YOKOGAWA ATA4D-00 S2, también catalogado como bloque de terminales ATA4D, funciona como un componente de hardware dedicado para la terminación de señales de campo con redundancia doble en plataformas Yokogawa Centum VP FIO.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ATA4D-00 S2 |
| Marca | YOKOGAWA |
| Origen | Japón |
| Peso | 0.3 kg |
| Dimensiones | 12.7 cm x 7.2 cm x 6.5 cm |
| Temperatura de funcionamiento | -20 a +60 grados C |
| Consumo de energía | Terminación pasiva de campo (0 W) |
| Capacidad de canales | 16 canales de entrada analógica |
| Tipo de conexión | Abrazadera de presión con redundancia doble |
| Módulos compatibles | Serie de entradas analógicas AAI141, AAI143 |
Aislamiento entre canales y rutas de señal con redundancia doble
El bloque de terminales ATA4D-00 S2 mantiene la integridad de la señal en 16 canales de transmisores de campo al integrar rutas de cableado con redundancia doble directamente en la interfaz de la placa posterior de su PCB interno. Diseñado para integrarse perfectamente con módulos de entrada analógica FIO, proporciona aislamiento entre canales y separación galvánica para proteger los circuitos de procesamiento sensibles frente a bucles de tierra de campo y transitorios eléctricos. El diseño con abrazadera de presión garantiza una conexión física estable en entornos con vibraciones industriales y permite el enrutamiento de señales de bucle HART de 4-20 mA sin atenuación.
Preguntas frecuentes
P: ¿El ATA4D-00 S2 necesita alimentación activa de la placa base FIO para funcionar?
R: No, el bloque de terminales actúa como una interfaz pasiva de conexión de campo y enruta la alimentación y las señales directamente entre la instrumentación de campo y el módulo de entrada analógica principal.
P: ¿Qué calibre de cable admiten los terminales con abrazadera de presión del ATA4D-00 S2?
R: Los terminales con abrazadera de presión admiten conductores de cobre de campo sólidos o trenzados de entre 0.2 y 2.5 mm2 (AWG 24 a 12), sin necesidad de herramientas de crimpado para terminales.
Directrices de instalación en campo
- Confirme que el bastidor del módulo FIO principal esté aislado o siga los procedimientos locales autorizados de intercambio en caliente antes de conectar el bloque de terminales.
- Alinee con precisión las clavijas del conector posterior del ATA4D-00 S2 con la ranura correspondiente de la placa base FIO para evitar doblar las clavijas.
- Apriete los tornillos cautivos de fijación superior e inferior para anclar firmemente el bloque de terminales y protegerlo frente a las vibraciones.
- Pele el aislamiento del conductor de campo entre 8 y 10 mm, inserte el cable desnudo en la abrazadera de presión y suelte la palanca de tensión para fijar el cable.
- Asegure todo el blindaje de los cables de campo a la barra de tierra específica del sistema del gabinete para evitar el acoplamiento de ruido entre los bucles de entrada analógica de 4-20 mA.
