Detalles del producto
Descripción del Producto

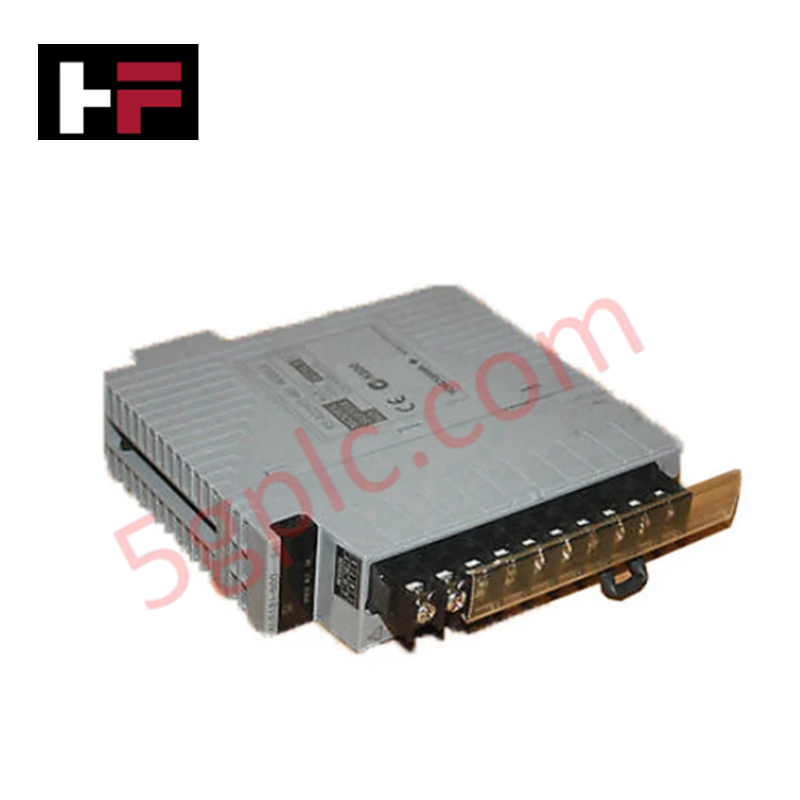

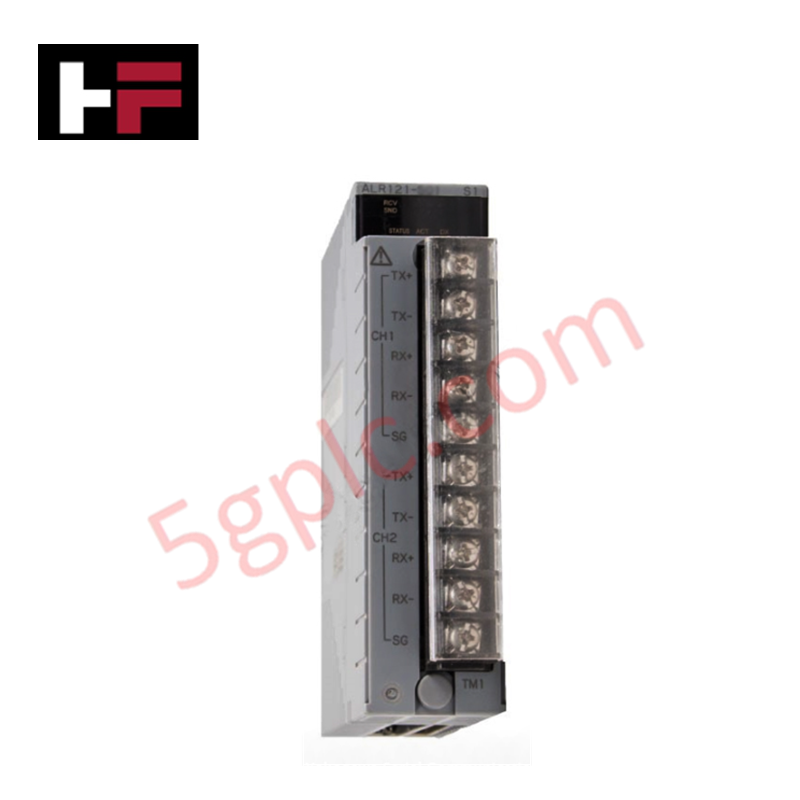

El Yokogawa ALR121-S51 funciona como una robusta pasarela de comunicación serial para los Sistemas de Control Distribuido (DCS) CENTUM VP y CS 3000. Este módulo establece enlaces de datos de alta integridad entre la Estación de Control de Campo (FCS) y subsistemas externos utilizando los protocolos RS-422 o RS-485. Facilita la integración de hardware de terceros, como centros de control de motores, analizadores inteligentes y PLCs, en un entorno de gestión centralizada. Suministramos esta unidad como 100% Nueva y Original para garantizar estabilidad crítica en instalaciones industriales exigentes.
Desglose del Número de Parte
El ALR121-S51 utiliza una estructura de sufijo específica para definir su grado de hardware y especialización funcional:
| Código de Sufijo | Definición Funcional |
| ALR121 | Módulo de Comunicación Serial (RS-422/RS-485) |
| -S | Hardware Tipo Estándar |
| 5 | Variante sin protección contra explosiones |
| 1 | Revisión funcional básica con compatibilidad específica del sistema |
Especificaciones Técnicas
El ALR121-S51 gestiona ciclos complejos de comunicación semidúplex con alta precisión.
-
Puerto de Interfaz: RS-422 / RS-485 (sistema de 4 hilos soportado).
-
Topología de Conexión: Punto a punto (RS-422) o Multipunto (RS-485).
-
Modo de Comunicación: Semidúplex.
-
Sincronización: Sincronización de inicio y parada.
-
Velocidades de Transmisión: Soporta 1200, 2400, 4800, 9600, 19200 y 38400 bps.
-
Peso de la Unidad: 0.34 kg.
-
Condición: Garantizado 100% Nuevo y Original.
Ventajas de Ingeniería
El ALR121-S51 aborda desafíos técnicos específicos en la comunicación a nivel de campo:
-
Topología de Red Flexible: El módulo soporta arquitecturas tanto Punto a punto como Multipunto. Esto permite a los ingenieros elegir entre enlaces dedicados de alta velocidad para analizadores críticos o redes en cadena RS-485 para reducir los costos de cableado en agrupaciones de múltiples dispositivos.
-
Integridad Determinística de la Señal: En entornos eléctricamente ruidosos, la señal diferencial de 4 hilos RS-422/485 rechaza interferencias en modo común. Esto asegura una consulta de datos precisa incluso cuando las líneas de comunicación corren paralelas a cables de alta tensión en bandejas industriales.
-
Eficiencia en la Sincronización de Inicio y Parada: El módulo utiliza sincronización asíncrona de inicio y parada para gestionar paquetes de datos sin requerir una señal de reloj común entre el DCS y el dispositivo de campo. Esto simplifica la integración de hardware de terceros que utiliza estándares de temporización diversos.
-
Uso Optimizado de Energía: Con un peso de solo 0.34 kg, el módulo presenta un diseño de estado sólido que minimiza la generación de calor dentro del rack FCS. Esto previene puntos calientes térmicos y extiende la vida útil de los módulos procesadores adyacentes en instalaciones de gabinete de alta densidad.
Preguntas Frecuentes
-
¿Puede el ALR121-S51 comunicarse con dispositivos estándar RS-485 de 2 hilos?
El ALR121-S51 especifica un sistema de 4 hilos para máxima estabilidad. Aunque principalmente soporta configuraciones de 4 hilos, a menudo se puede conectar en puente los pares TX y RX para operación de 2 hilos dependiendo de los requisitos específicos del dispositivo de campo y la configuración del software.
-
¿Cuál es el número máximo de dispositivos que puedo conectar en una configuración Multipunto?
El estándar RS-485 soporta técnicamente hasta 32 nodos. Sin embargo, para el ALR121-S51, recomendamos calcular la impedancia total del bus y la velocidad de baudios para mantener la velocidad máxima de 38400 bps en todo el segmento.
-
¿Este módulo es adecuado para control de motores de alta velocidad?
Sí. Con velocidades de transmisión de hasta 38400 bps y un búfer interno dedicado para sincronización de inicio y parada, maneja eficazmente la consulta de estado en tiempo real para variadores de frecuencia (VFD) y centros de control de motores.
-
¿Este producto se envía con el sello original de fábrica?
Absolutamente. Suministramos el ALR121-S51 como 100% Nuevo. Cada unidad llega en su embalaje original de fábrica Yokogawa, con trazabilidad completa del número de serie y los sellos protectores originales del fabricante.
