Detalles del producto
Descripción del Producto

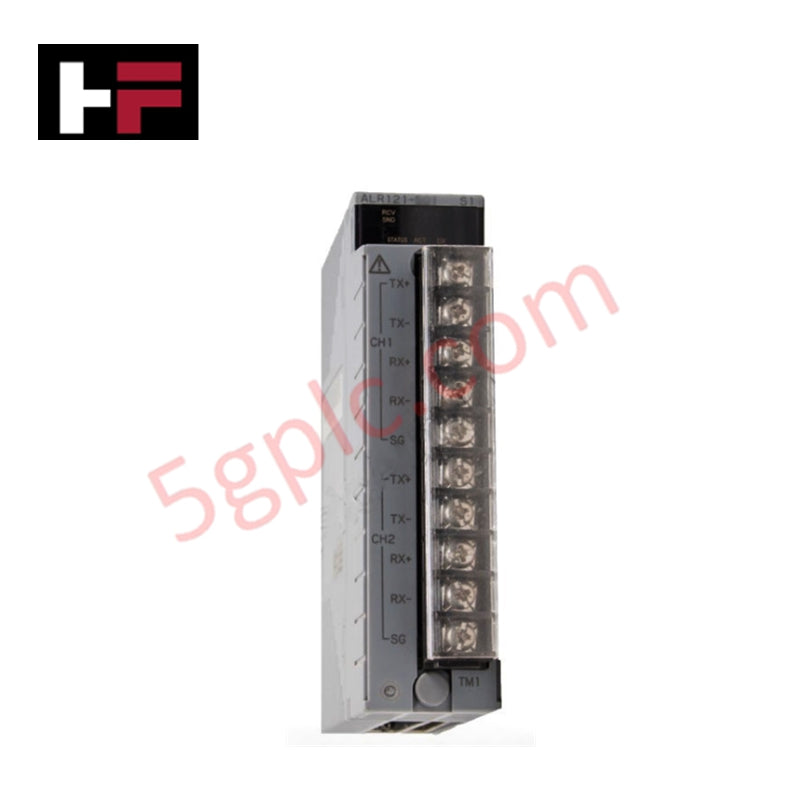

El Yokogawa ALR121-S50 funciona como un módulo central de comunicación serial para el sistema integrado de control de producción CENTUM. Proporciona dos canales independientes para el intercambio de datos seriales RS-422 o RS-485, conectando subsistemas externos como PLCs, analizadores o medidores de energía a la estación de control de campo. Suministramos este módulo como 100% Nuevo y Original, garantizando un rendimiento óptimo de transferencia de datos e integridad en la arquitectura de control.
Desglose del Número de Parte
| Código | Especificación | Descripción |
| ALR121 | Modelo | Módulo de Comunicación Serial (RS-422/RS-485, 2 puertos) |
| -S | Tipo | Tipo Estándar |
| 5 | Protección | Sin protección contra explosiones |
| 0 | Versión | Revisión de hardware tipo básico |
Especificaciones Técnicas
| Característica | Especificación |
| Interfaz | RS-422/RS-485 |
| Modo de Comunicación | Semidúplex |
| Velocidad de Transmisión | 1200 a 38400 bps |
| Sincronización | Sincronización de inicio y parada |
| Estructura de Código | ASCII / Binario |
| Consumo de Corriente | 0.5 A |
| Dimensiones | 3.28 cm x 14.29 cm x 13 cm |
| Peso | 0.3 kg |
Ventajas de Ingeniería
-
Topología Flexible: El módulo soporta conexiones punto a punto para RS-422 y configuraciones multipunto en cadena para RS-485. Esta versatilidad permite a los ingenieros desplegar múltiples dispositivos de campo en un solo bus físico, reduciendo la complejidad del cableado.
-
Control Variable de Velocidad de Baudios: Los usuarios pueden seleccionar entre un amplio rango de velocidades de transmisión (hasta 38400 bps), permitiendo un ajuste preciso a los requisitos de latencia de subsistemas heredados de terceros.
-
Huella Física Compacta: El módulo mide solo 3.28 cm de ancho, optimizando el espacio valioso en gabinetes de alta densidad. Su diseño delgado favorece un mejor flujo de aire alrededor de módulos I/O adyacentes, previniendo puntos calientes localizados.
-
Integración Simplificada: El módulo utiliza sincronización estándar de inicio y parada, asegurando protocolos de enlace sin interrupciones con la mayoría de sensores y actuadores industriales sin necesidad de middleware personalizado.
Preguntas Frecuentes
-
¿Puedo conectar dispositivos RS-422 y RS-485 simultáneamente?
Sí. Los dos puertos funcionan de forma independiente. Puede configurar un puerto para un enlace punto a punto RS-422 y el segundo para una red multipunto RS-485, siempre que se respeten las restricciones de configuración de software para cada canal.
-
¿Cuál es la distancia máxima para la conexión RS-485?
Las especificaciones estándar de la capa física RS-485 soportan distancias de hasta 1200 metros. Sin embargo, recomendamos cableado trenzado blindado de alta calidad para mantener la integridad de la señal en estos rangos máximos en entornos eléctricamente ruidosos.
-
¿Este equipo requiere firmware especial para sistemas CENTUM antiguos?
El ALR121-S50 funciona como un componente de hardware estándar. La mayoría de las versiones de software del sistema CENTUM reconocen esta unidad automáticamente; sin embargo, siempre verifique la configuración de su FCS y la compatibilidad de la versión de software en el manual de ingeniería del sistema antes de la puesta en marcha.
-
¿Qué causa errores de comunicación con este módulo?
La mayoría de los errores provienen de resistencias de terminación incorrectas en el bus RS-485 o desajustes en la velocidad de baudios. Verifique la configuración de paridad y los jumpers de terminación en ambos extremos de la línea de transmisión para asegurar un flujo de datos estable.
