Detalles del producto
Descripción del Producto

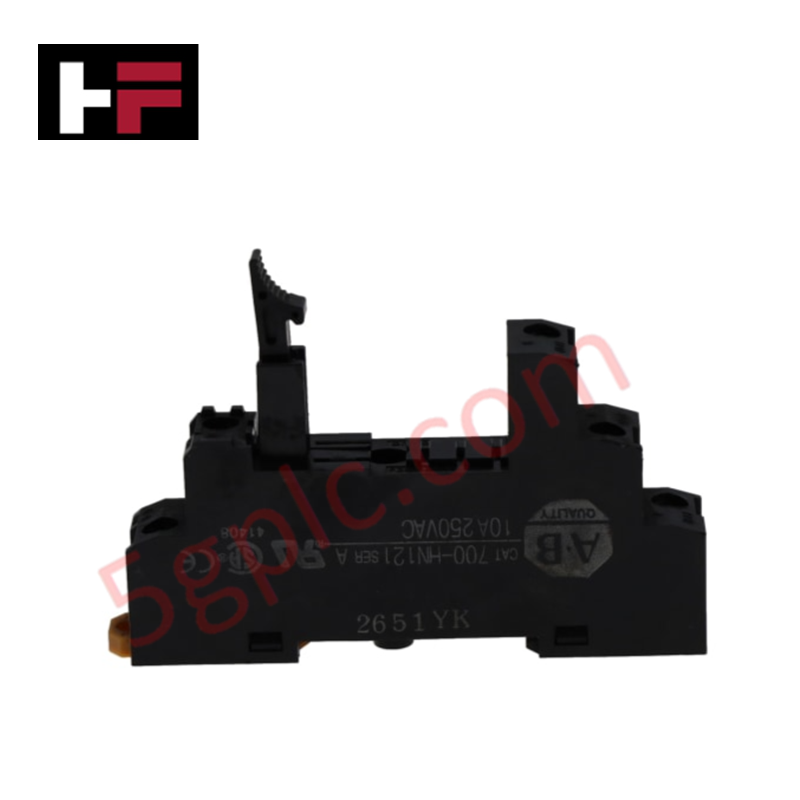

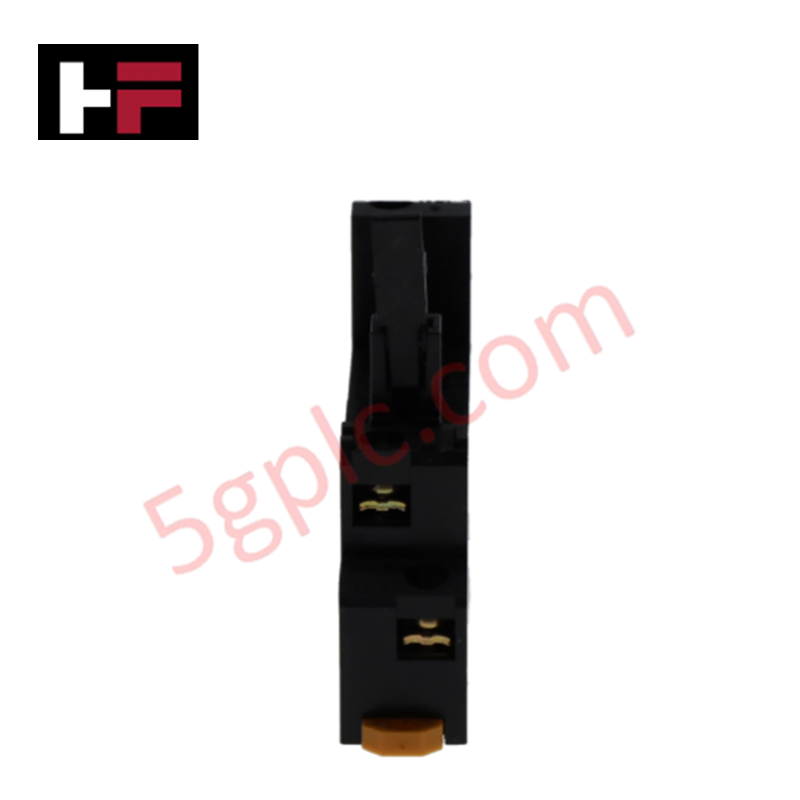

El 700-HN121 de Allen-Bradley funciona como un zócalo de relé miniatura de alta densidad y 5 pines, diseñado explícitamente para la serie de relés delgados de propósito general Bulletin 700-HK. Este componente de interfaz establece conexiones eléctricas y físicas seguras entre el cableado de control de campo y los relés enchufables, permitiendo una integración fluida en centros de control de motores, paneles de automatización y circuitos de proceso.
Suministramos este componente estrictamente como una unidad 100% nueva, original y sellada de fábrica para garantizar fuerzas de retención internas de pines impecables y un roscado perfecto en los terminales de tornillo.
Especificaciones Técnicas
La siguiente tabla registra el diseño mecánico, la arquitectura de conexión y las tolerancias eléctricas máximas del zócalo de relé:
| Parámetro | Especificaciones de Rendimiento y Estructurales |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Número de Parte | 700-HN121 |
| Familia de Producto | Relés y Accesorios 700-HK |
| Tipo de Producto | Zócalo de Relé Miniatura |
| Configuración de Púa/Pines | Diseño de 5 Pines |
| Calificación Máxima de Corriente | 10 Amperios |
| Calificación Máxima de Voltaje | 250 VAC |
| Estilo de Conexión de Terminal | Terminales de Tornillo Protegidos |
| Capacidad de Montaje | Función Dual: Riel DIN estándar de 35 mm o montaje en panel plano |
| Peso Neto | 0.10 lbs (0.045 kg) |
Ventajas de Ingeniería
-
Previene Contactos Accidentales mediante Terminales Protegidos: La carcasa de terminales de tornillo protegidos y segura para los dedos bloquea el contacto físico accidental con herramientas o manos durante la solución de problemas en paneles energizados. Este diseño cumple con estrictas normativas internacionales de seguridad para paneles de control sin requerir cubiertas plásticas independientes para los terminales.
-
Optimiza Diseños Variables de Carcasas de Panel: La base de montaje universal incluye tanto un clip integrado para riel DIN de 35 mm como orificios discretos para montaje en panel. Esto brinda a los ingenieros de diseño la libertad de fijar el zócalo en rieles terminales de alta densidad o atornillarlo directamente en la placa trasera de cajas de conexiones poco profundas.
-
Resiste Aflojamiento de Terminales por Vibración de Máquina: El mecanismo de apriete de tornillo de alto torque sujeta firmemente cables de cobre trenzados o sólidos contra las barras internas. Esta sujeción física firme previene caídas intermitentes en el circuito de control causadas por microvibraciones continuas de arrancadores de motor y ventiladores de enfriamiento adyacentes.
Preguntas Frecuentes
-
¿Qué familias específicas de relés encajan en el zócalo 700-HN121?
Este zócalo de 5 pines acepta los relés miniatura enchufables de la serie 700-HK de Allen-Bradley (normalmente variantes de un polo doble tiro / SPDT). Verifique el diseño de pines de su relé para confirmar compatibilidad antes de insertar el componente en la base del zócalo.
-
¿Qué precauciones deben tomar los técnicos durante el cableado para asegurar una conductividad óptima del contacto?
Desnude el cable de control a la longitud recomendada por fábrica para evitar que el aislamiento quede atrapado bajo la abrazadera del tornillo. Use un destornillador del tamaño adecuado para apretar los terminales protegidos al torque especificado, lo que previene dañar las roscas y asegura una conexión física hermética.
-
¿Puede este zócalo miniatura manejar cargas inductivas hasta su calificación completa de 10 amperios?
El zócalo soporta cargas resistivas hasta 10 amperios a 250 VAC. Sin embargo, al conmutar cargas altamente inductivas como válvulas solenoides pesadas o bobinas de contactores, las corrientes de arranque inductivas pueden calentar las rutas terminales. Recomendamos agregar supresores de sobretensión externos en la bobina del relé para recortar picos de voltaje y prolongar la vida útil de la interfaz terminal.
