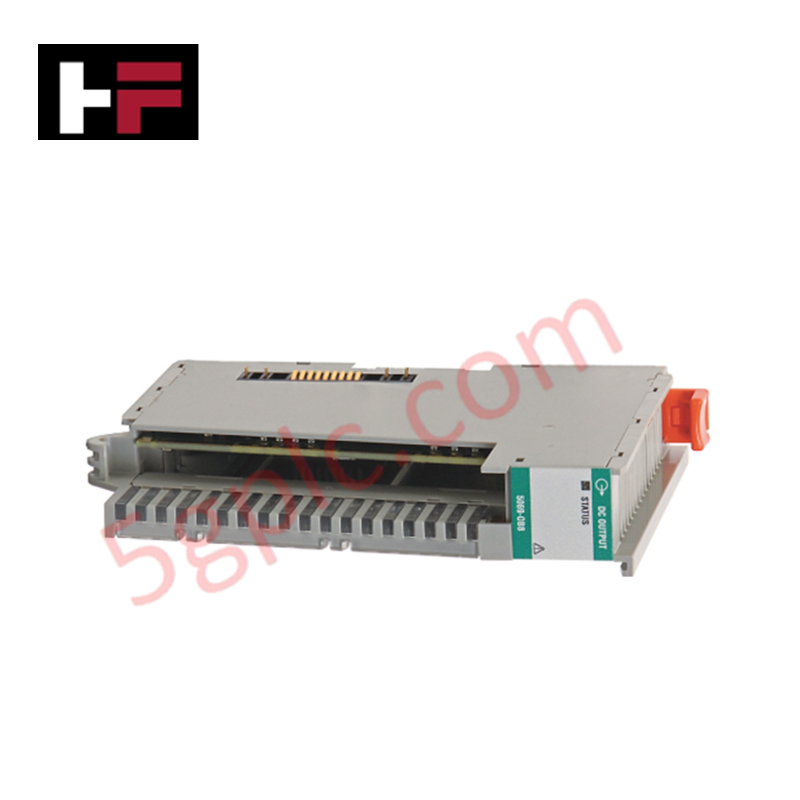

Módulo de salida de 8 canales 24V DC Allen-Bradley 5069-OB8 Compact 5000 I/O

Descripción del Producto

El 5069-OB8 funciona como un módulo de salida digital de CC de alta velocidad dentro de la serie Allen-Bradley Compact 5000 I/O . Proporciona ocho canales de salida sourcing, organizados en dos grupos aislados de cuatro, para controlar actuadores del lado de campo como válvulas solenoides, arrancadores de motor e indicadores. Diseñado para la plataforma Logix5000, este módulo facilita una sincronización precisa mediante soporte CIP Sync. Suministramos esta unidad como 100% completamente nueva hardware original, asegurando que su arquitectura de control mantenga el rendimiento certificado de fábrica y una precisión de conmutación en submilisegundos.

Especificaciones Técnicas

El 5069-OB8 integra parámetros avanzados de temporización y potencia para automatización de alto rendimiento:

Ventajas de Ingeniería

• Sincronización Precisa mediante CIP Sync: El módulo soporta la tecnología CIP Sync, permitiendo que el controlador sincronice las transiciones de salida en toda la red con precisión de nanosegundos. Esta capacidad resuelve el problema industrial del jitter en líneas de movimiento y empaquetado de alta velocidad.

• Capacidad de Reconocimiento de Patrones: El 5069-OB8 ejecuta "Reconocimiento de Patrones" para activar salidas basadas en condiciones específicas de entrada de alta velocidad o eventos basados en tiempo. Esta ejecución lógica local reduce la carga de procesamiento del controlador y minimiza la latencia de comunicación.

• Rendimiento de Conmutación Rápida: Con un retardo máximo de salida menor a 100 µs, este módulo maneja tareas de conmutación de alta frecuencia que las salidas estándar de PLC no pueden gestionar. Asegura un control nítido y predecible de solenoides y relés de alta velocidad.

• Estados de Fallo Configurables: Los ingenieros pueden programar comportamientos individuales de salida para los modos de Falla y Programa. Las opciones incluyen "Mantener Último Estado", "Encendido" o el predeterminado "Apagado", proporcionando una estrategia de seguridad personalizada para procesos industriales críticos.

• Huella Térmica Optimizada: El módulo disipa solo 3.2 vatios de potencia. Esta baja emisión térmica previene puntos calientes localizados dentro del chasis 5069, extendiendo la vida útil de los módulos I/O de alta densidad adyacentes.

Guías de Instalación y Cableado

1. Conexión al Backplane: Deslice el 5069-OB8 sobre el backplane de la serie 5069 hasta que las pestañas laterales de bloqueo encajen en su lugar. Esta conexión mecánica establece la comunicación interna del bus.

2. Selección de RTB: Elija entre el 5069-RTB18-SPRING para ambientes de alta vibración o el 5069-RTB18-SCREW para cableado tradicional de calibre pesado. Asegúrese de adquirir estos bloques terminales por separado, ya que no se incluyen con el módulo base.

3. Aislamiento de Grupos: Utilice la arquitectura de dos grupos para aislar diferentes fuentes de voltaje o circuitos funcionales. Cada grupo de cuatro canales opera de forma independiente, evitando que fallos eléctricos en un grupo afecten al otro.

4. Torque de Cableado: Si utiliza el RTB tipo tornillo, aplique el torque especificado por el fabricante para evitar sobrecalentamiento de terminales o pérdida intermitente de señal causada por conexiones flojas.

Preguntas Frecuentes

P: ¿El 5069-OB8 requiere una versión específica de Studio 5000?

R: Sí. Los módulos de la serie 5069 requieren el software Studio 5000 Logix Designer. Siempre verifique la compatibilidad del Perfil Adicional (AOP) para asegurar que el software reconozca todas las funciones avanzadas como CIP Sync.

P: ¿Cuál es el beneficio de los dos grupos de salida aislados?

R: El diseño de dos grupos permite mezclar diferentes fuentes de alimentación (dentro del rango de 10-32V CC) o separar circuitos de seguridad dentro de un solo módulo. Este aislamiento de hardware mejora la confiabilidad del sistema y simplifica la resolución de problemas.

P: ¿Este módulo puede manejar cargas inductivas de alta corriente?

R: El 5069-OB8 maneja cargas estándar industriales de CC. Sin embargo, para cargas altamente inductivas como bobinas grandes de solenoides, recomendamos instalar diodos flyback externos para proteger los interruptores internos de estado sólido del módulo contra picos de fuerza contraelectromotriz (back-EMF).

P: ¿Es compatible el 5069-OB8 con sistemas 1769 CompactLogix?

R: No. Este módulo solo es compatible con los backplanes 5069 CompactLogix y GuardLogix. Utiliza un factor de forma física y protocolo de comunicación diferente al de la serie 1769 legacy.
