Detalles del producto
Descripción del Producto

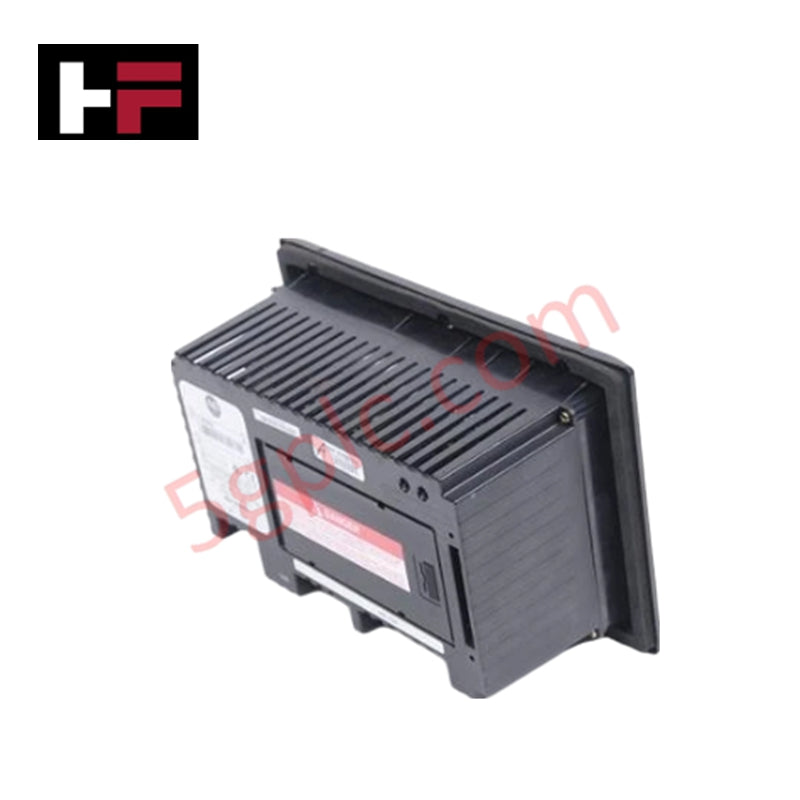

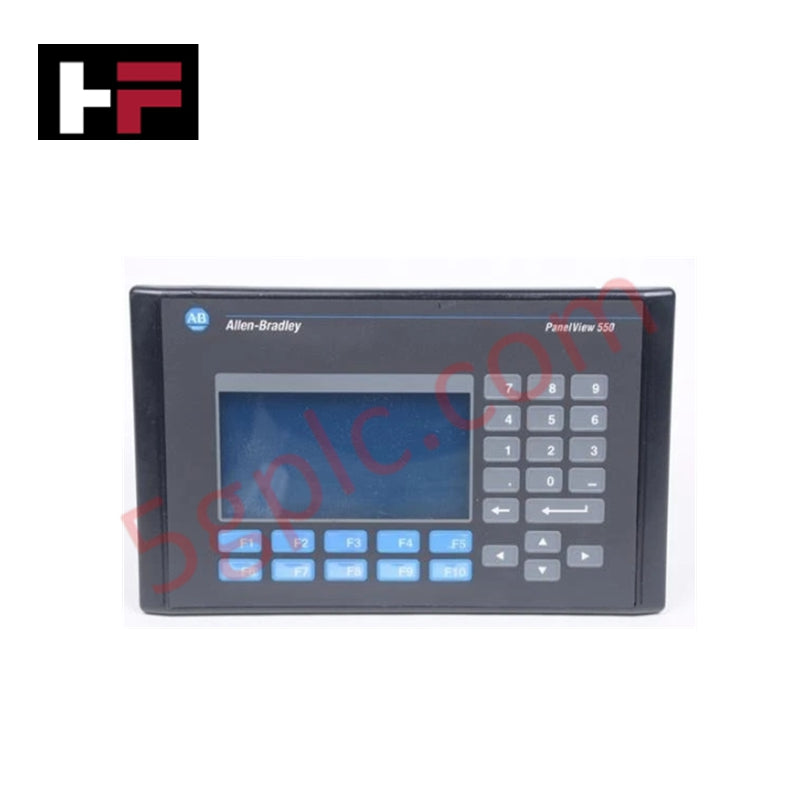

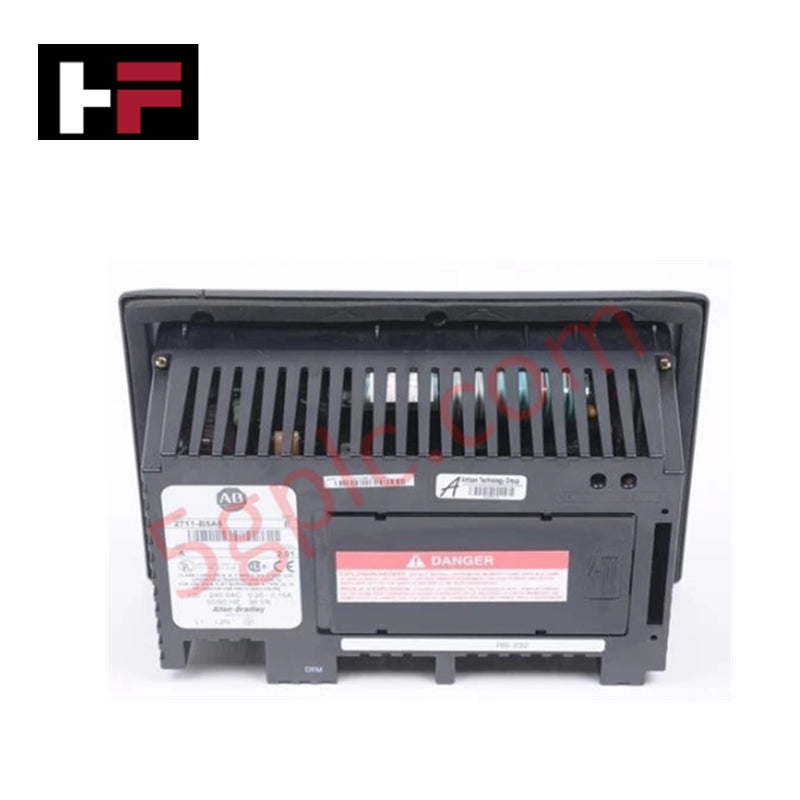

El Allen Bradley 2711-K5A8 funciona como un terminal de interfaz de operador de alta durabilidad dentro de la serie PanelView 550 Estándar. Este HMI cuenta con una pantalla de cristal líquido (LCD) monocromática azul de 5.3 pulgadas con una resolución de 256 x 128 píxeles, proporcionando una visualización clara del estado de la máquina y las variables del proceso. Diseñado para entornos táctiles, la unidad utiliza un teclado robusto para la entrada del operador, asegurando una ejecución confiable de comandos incluso cuando los usuarios usan guantes industriales. Equipado con puertos de comunicación integrados Data Highway Plus (DH+) y RS-232, el 2711-K5A8 facilita un intercambio de datos fluido con PLC-5, SLC 500 y otras redes de controladores de alto nivel.
Especificaciones Técnicas
| Característica | Especificación Detallada |
| Fabricante | Allen Bradley / Rockwell Automation |
| Número de Parte | 2711-K5A8 |
| Serie | PanelView 550 (Estándar) |
| Tamaño de Pantalla | 5.3 pulgadas |
| Tipo de Pantalla | LCD Monocromática Azul |
| Resolución | 256 x 128 Píxeles |
| Tipo de Entrada | Teclado Táctil de Acero Inoxidable |
| Puertos de Comunicación | DH+ (Data Highway Plus) y RS-232 (Impresora/Descarga) |
| Voltaje de Entrada | 100–240V CA (Nominal) |
| Frecuencia | 50/60 Hz |
| Consumo de Corriente | 0.15–0.25 Amperios |
| Peso | 3.00 lbs (1.36 kg) |
| Condición | 100% Nuevo Original |
Ventajas de Ingeniería
-
Integración Nativa DH+: El 2711-K5A8 cuenta con un puerto dedicado Data Highway Plus. Esto permite que el terminal se conecte directamente a las redes DH+ existentes en planta, eliminando la necesidad de costosos convertidores de protocolo o módulos de interfaz al comunicarse con sistemas PLC-5 o SLC 500 heredados.
-
Fiabilidad en Comandos Táctiles: El teclado mecánico ofrece una retroalimentación física clara en cada pulsación. Este diseño resuelve los problemas de "toques fantasma" y durabilidad asociados con pantallas táctiles en ambientes de alta vibración o áreas donde la grasa y aceites industriales pesados contaminan la superficie de la pantalla.
-
Amplio Rango de Entrada CA: La fuente de alimentación interna acepta una entrada universal de 100–240V CA. Esta amplia tolerancia de voltaje asegura una operación estable del HMI a pesar de las caídas de tensión o picos comunes en instalaciones industriales pesadas, protegiendo la electrónica interna de fallos relacionados con la energía.
-
Diagnóstico y Impresión con Doble Puerto: La inclusión de un puerto RS-232 junto al puerto principal de red permite la conexión simultánea de impresoras o descargas locales de programas. Los ingenieros pueden extraer registros de alarmas y datos de proceso directamente sin interrumpir el tráfico principal de la red DH+.
-
Panel Frontal con Clasificación NEMA: Cuando se instala correctamente en un recorte de panel, la cara frontal mantiene un alto grado de protección contra la entrada de polvo y líquidos. Este sello robusto protege el LCD monocromático interno de la humedad y partículas finas presentes en sectores de mecanizado y carpintería.
Preguntas Frecuentes
-
¿El 2711-K5A8 se suministra como Nuevo?
Sí. Suministramos este terminal como 100% Nuevo en embalaje original sellado de fábrica. Esto garantiza que la retroiluminación y la membrana del teclado no hayan tenido ciclos previos, asegurando la máxima vida útil para sus operaciones críticas.
-
¿Puedo usar el puerto RS-232 para la comunicación principal con el PLC?
El puerto RS-232 en el 2711-K5A8 generalmente funciona como puerto para impresora o para descargas punto a punto de aplicaciones. La comunicación principal con el PLC ocurre a través del puerto DH+. Verifique la arquitectura de su red para asegurar la compatibilidad con el protocolo Data Highway Plus.
-
¿Esta unidad reemplaza otros modelos PanelView 550?
El 2711-K5A8 sirve como reemplazo directo para terminales K5A8 existentes. Aunque comparte las dimensiones de la serie 550, siempre asegúrese de que su controlador soporte el protocolo DH+ si está migrando desde un tipo de comunicación diferente como DH-485 o DeviceNet.
-
¿Qué software se requiere para configurar el 2711-K5A8?
Debe usar el software PanelBuilder32 para crear y descargar aplicaciones al 2711-K5A8. La unidad soporta tanto descarga local vía RS-232 como descarga en red a través de una interfaz DH+ compatible.
