Detalles del producto
Descripción del Producto

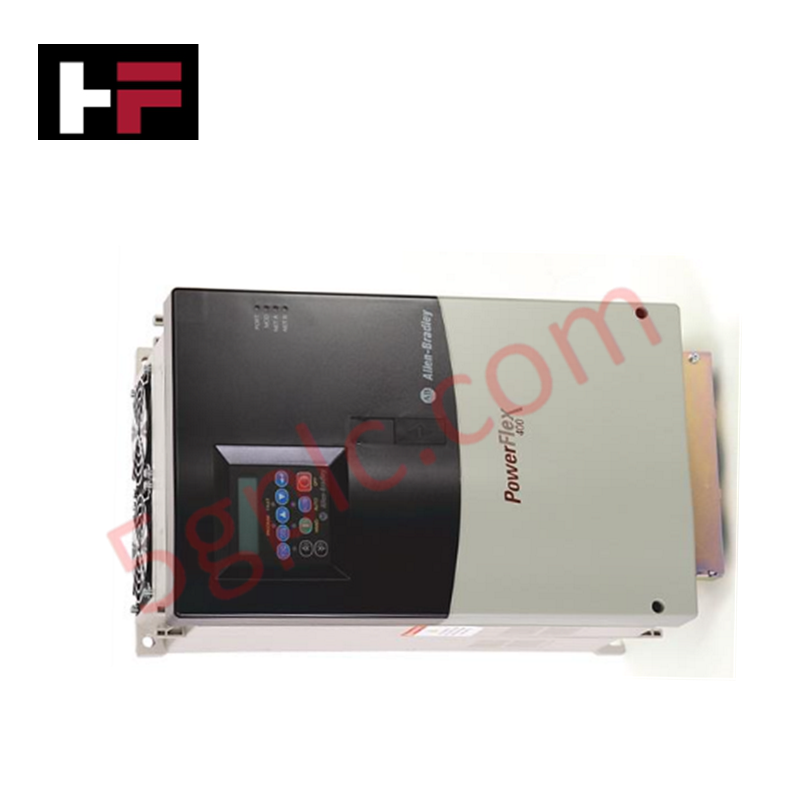

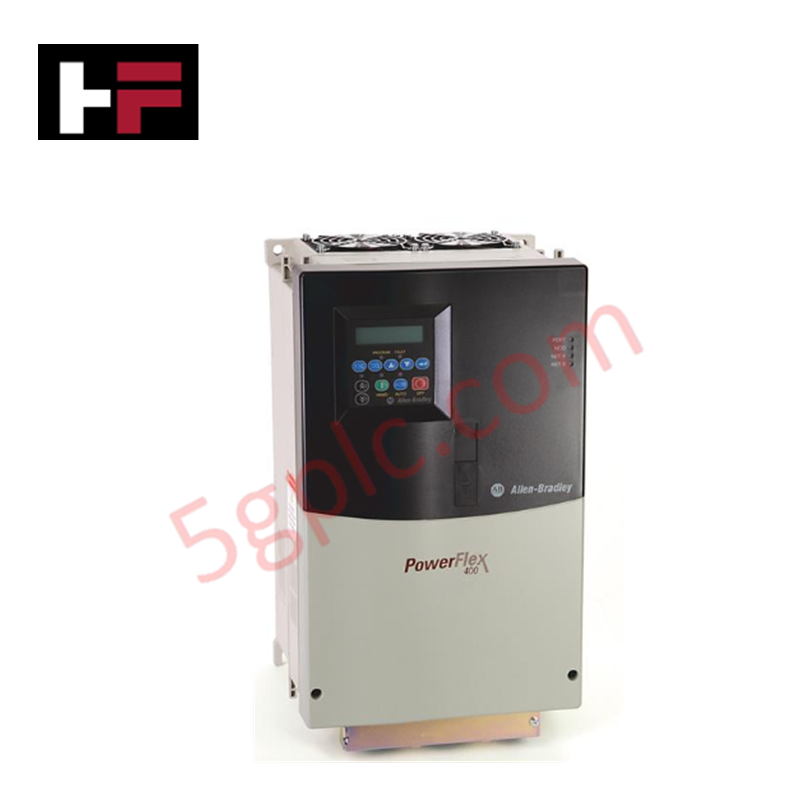

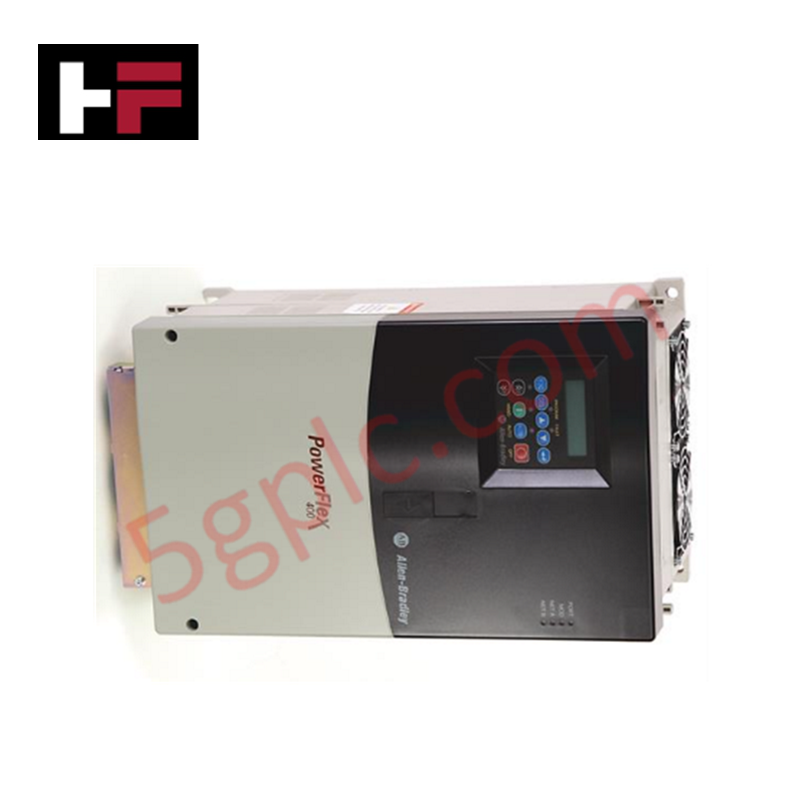

El Allen Bradley 22C-D060A103 pertenece a la serie PowerFlex 400 , diseñada específicamente para aplicaciones comerciales e industriales de ventiladores y bombas. Este Variador de Frecuencia (VFD) controla motores trifásicos de hasta 40 caballos de fuerza (34.0 kW). Optimiza las operaciones de HVAC y manejo de fluidos al ofrecer control PID incorporado y funciones auxiliares de control de motor. Suministramos esta unidad como 100% Nueva de fábrica original, garantizando máxima eficiencia energética y durabilidad del hardware para su automatización de edificios o infraestructura de tratamiento de agua.
Especificaciones Técnicas
| Característica | Detalles de la Especificación |
| Fabricante | Allen Bradley / Rockwell Automation |
| Voltaje de Entrada | 380-480V CA, 3 Fases |
| Corriente de Salida | 60.0 A @ 45°C; 54.0 A @ 50°C |
| Potencia de Salida | 34.0 kW (40.0 HP) |
| Entradas Discretas | Siete (7) Sink / Source |
| Salidas Discretas | Una (1) Salida Abierta; Dos (2) Contactos Form C |
| Entradas Analógicas | Dos (2) 0-10VDC o 0-20mA |
| Salidas Analógicas | Dos (2) 0-10VDC o 0-20mA |
| Comunicación | RS485 incorporado (Soporta Modbus RTU/Metasys N2/P1) |
| Clasificación de la Caja | IP20 / NEMA UL Tipo Abierto (Opcional NEMA 3) |
| Peso | 32.06 lbs (14.54 kg) |
Ventajas de Ingeniería
-
Control Optimizado de Carga Centrífuga: El 22C-D060A103 cuenta con firmware especializado para "Ventiladores y Bombas". Esta arquitectura de software utiliza curvas de torque variable para reducir significativamente el consumo de energía cuando el motor funciona a bajas velocidades, resolviendo el problema de altos costos operativos en sistemas HVAC.
-
Soporte Integrado para Múltiples Motores: Este variador controla hasta tres motores auxiliares además del motor principal. Gestiona secuencias de bombas líder/rezagadas directamente, eliminando la necesidad de un PLC externo para etapas simples de múltiples bombas.
-
Redes Industriales Flexibles: Aunque la unidad incluye RS485 estándar, soporta módulos opcionales para EtherNet/IP, BACnet, LonWorks y ProfiBus. Esta adaptabilidad permite una integración fluida en Sistemas de Gestión de Edificios (BMS) o redes industriales existentes.
-
Alta Resistencia Térmica: El variador entrega un total de 60 Amperios a 45°C. El diseño robusto de enfriamiento permite operar en salas mecánicas cálidas sin reducción agresiva de capacidad, asegurando flujo continuo de aire o fluidos durante las temperaturas máximas del verano.
-
Eficiencia en Montaje en Panel: La caja IP20 soporta montaje vertical en panel. La disposición interna separa el cableado de potencia y control, reduciendo interferencias electromagnéticas (EMI) y simplificando el proceso de puesta en marcha para los contratistas eléctricos.
Preguntas Frecuentes
-
¿El 22C-D060A103 soporta comunicación BACnet?
El variador incluye RS485 como estándar, soportando Modbus RTU. Para conectividad nativa BACnet, LonWorks o EtherNet/IP, debe instalar un módulo adaptador de comunicación opcional en la ranura de expansión interna del variador.
-
¿Cuál es la temperatura ambiente máxima para este variador?
El variador opera a corriente nominal completa (60A) hasta 45°C (113°F). Si su sala mecánica alcanza 50°C (122°F), debe reducir la corriente de salida a 54.0 Amperios para evitar apagado térmico.
-
¿Puedo usar este variador para una cinta transportadora o aplicación de alto torque?
No. La serie PowerFlex 400, incluyendo el 22C-D060A103, utiliza un perfil de torque variable específicamente para cargas centrífugas como ventiladores y bombas. Aplicaciones de alta inercia o torque constante (cintas transportadoras, trituradoras) requieren un variador PowerFlex clase 7 o PowerFlex 525.
-
¿Cómo verifico que está en condición "Nueva"?
Cada unidad se envía en el embalaje original de fábrica de Allen Bradley con el UPC 820919234170 y número de serie intactos. Garantizamos equipo 100% original, no reacondicionado, con sello de fábrica presente al recibirlo.
