Detalles del producto
Descripción del Producto

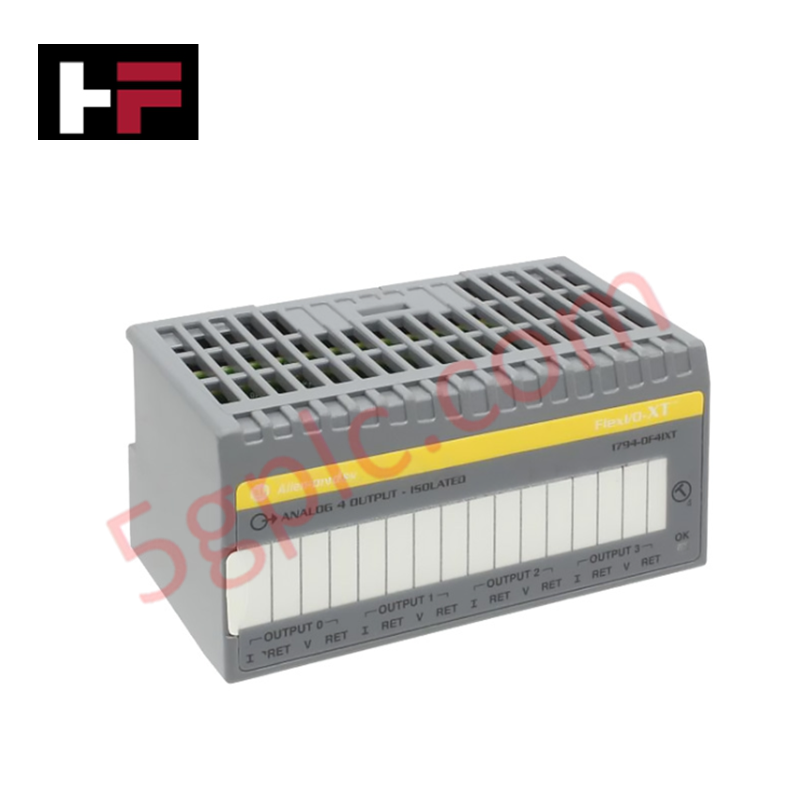

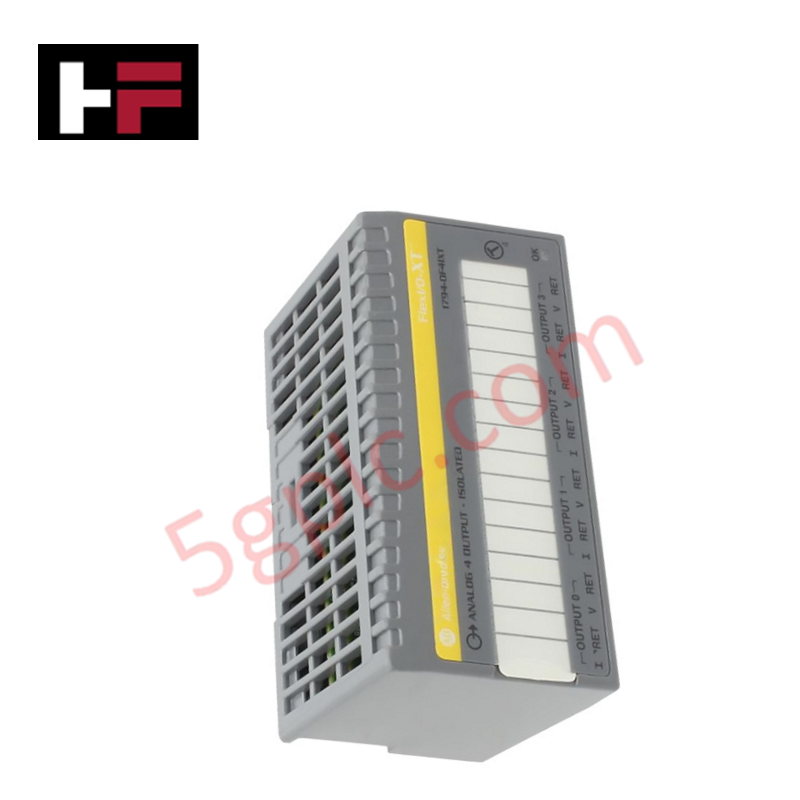

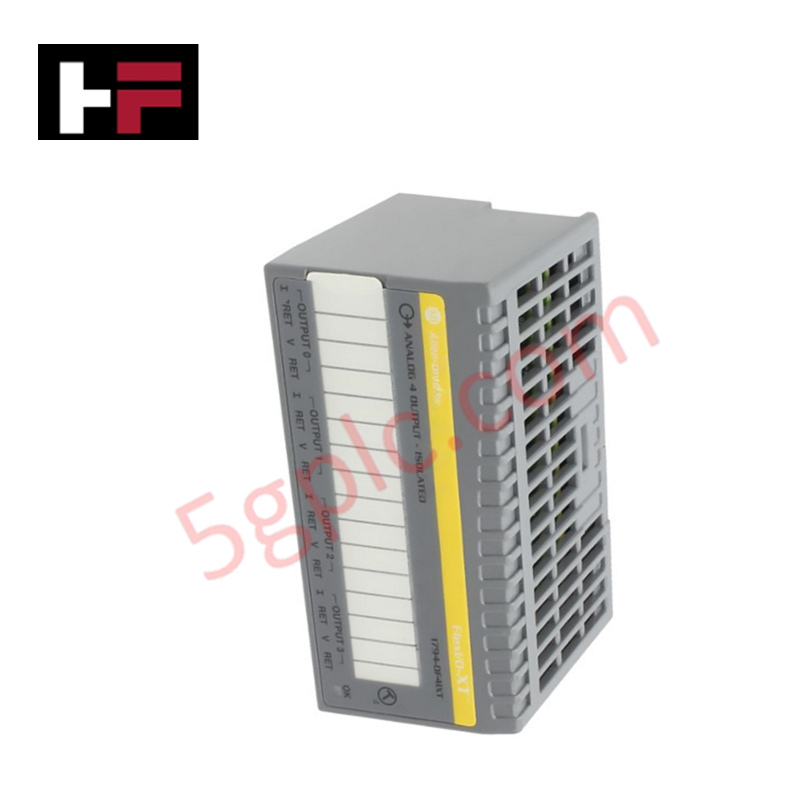

El Allen Bradley 1794-OF4IXT funciona como una solución de salida analógica de alta precisión dentro de la familia FLEX™ XT I/O, diseñada específicamente para entornos con fluctuaciones extremas de temperatura e interferencias eléctricas. Este módulo ofrece cuatro canales totalmente aislados que convierten datos digitales de 15 bits en señales precisas de corriente (4-20mA) o voltaje (+/- 10V). La designación "XT" indica un perfil de temperatura extendido, mientras que la "I" denota aislamiento entre canales. Proporcionamos esta unidad como 100% Nueva y Original, ofreciendo una interfaz robusta para accionar válvulas de control, actuadores y motores en aplicaciones críticas de procesos.
Especificaciones Técnicas
El 1794-OF4IXT ofrece una modulación de señal superior mediante los siguientes parámetros técnicos:
| Característica | Especificación |
| Fabricante | Allen Bradley (Rockwell Automation) |
| Tipo de Módulo | Salida Analógica Aislada (FLEX XT) |
| Número de Salidas | 4 Canales Aislados |
| Resolución | 15 bits |
| Tipo de Conversión | Sigma Delta |
| Corriente de Salida | 4–20 mA |
| Voltaje de Salida | +/- 10V |
| Voltaje de Aislamiento | 120V Continuos |
| Tasa de Actualización | 2.5 / 5.0 / 7.5 ms (Seleccionable) |
| Corriente FlexBus | 50 mA |
| Disipación Térmica | 6.8 BTU/hr @ 31.2V DC máx. |
| Peso | 0.25 lbs (0.11 kg) |
Ventajas de Ingeniería
El 1794-OF4IXT resuelve desafíos técnicos en I/O distribuido y regulación de procesos:
-
Aislamiento Galvánico Superior: El módulo cuenta con aislamiento continuo de 120V entre canales y desde el backplane. Esto previene bucles de tierra y asegura que el ruido eléctrico o fallas en un dispositivo de campo no se propaguen a los otros tres canales ni al controlador central.
-
Rango Térmico Extendido (XT): Diseñado para condiciones industriales extremas, los componentes con clasificación XT operan de manera confiable en temperaturas muy superiores a los módulos I/O estándar. Esto hace que el 1794-OF4IXT sea ideal para unidades terminales remotas (RTU) al aire libre o gabinetes ubicados cerca de maquinaria de alta temperatura.
-
Control de Alta Resolución: El convertidor Sigma-Delta de 15 bits proporciona una granularidad excepcional para el control analógico. Esto permite ajustes microscópicos en posiciones de válvulas o velocidades de motores, mejorando directamente la eficiencia y estabilidad de sus sistemas de control en lazo cerrado.
-
Capacidad de Actualización Rápida: Las tasas de actualización seleccionables (tan rápidas como 2.5 ms) permiten que el módulo responda a cambios de proceso de alta velocidad. Esto reduce la latencia entre la ejecución lógica del controlador y la respuesta física del equipo de campo.
-
Baja Firma Térmica: A pesar de su aislamiento y conversión de alto rendimiento, el módulo genera un calor mínimo (6.8 BTU/hr). Esta baja disipación de energía permite un montaje de alta densidad en gabinetes pequeños sin requerir hardware adicional de enfriamiento.
Preguntas Frecuentes
-
¿Este módulo soporta salidas de voltaje y corriente simultáneamente?
Sí. El 1794-OF4IXT proporciona terminales dedicados tanto para corriente 4-20mA como para voltaje +/- 10V. Usted configura el tipo de salida específico para cada canal a través del software de programación de su PLC (como Studio 5000).
-
¿Cuál es el beneficio de la conversión Sigma Delta en este módulo?
La conversión Sigma Delta ofrece sobremuestreo de alta precisión y filtrado inherente de ruido. Garantiza que la conversión digital a analógica se mantenga estable y precisa incluso en entornos eléctricamente ruidosos típicos de plantas industriales.
-
¿Con qué bases de terminales es compatible el 1794-OF4IXT?
Este módulo generalmente requiere una base de terminal 1794-TB3 o 1794-TBN. Asegúrese de que la base de terminal elegida y el adaptador I/O acompañante también estén clasificados para operación en temperatura extendida "XT" para mantener el cumplimiento ambiental en todo el sistema.
-
¿Cómo verifico que esta unidad es completamente nueva?
Cada unidad 1794-OF4IXT que enviamos es 100% Nueva. Suministramos el hardware en embalaje original sellado de fábrica Allen Bradley con números de serie auténticos y el UPC 612598592586 claramente visible.
