Detalles del producto
Descripción del Producto

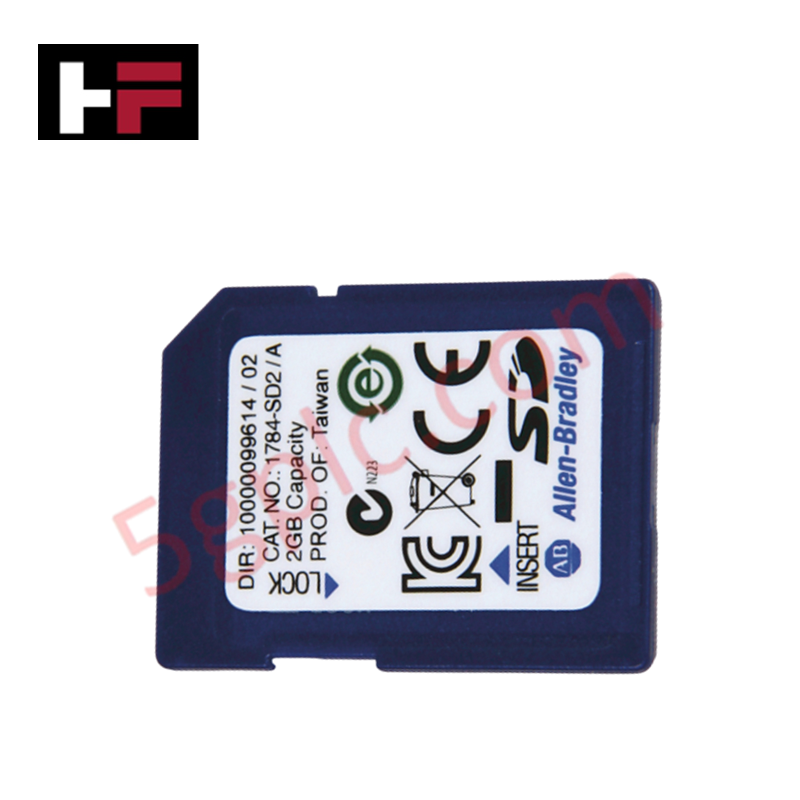

La 1784-SD2 funciona como una Tarjeta de Memoria Secure Digital (SD) especializada de grado industrial diseñada específicamente para las familias de controladores Allen-Bradley ControlLogix y CompactLogix . Este módulo de almacenamiento de alta fiabilidad proporciona un entorno seguro para copias de seguridad de memoria no volátil, registro de datos y portabilidad de proyectos. Suministramos esta unidad como 100% Nueva hardware original, asegurando que su sistema de automatización mantenga una estricta integridad de datos y capacidades rápidas de recuperación ante desastres.
Especificaciones Técnicas
La 1784-SD2 cuenta con parámetros de almacenamiento optimizados para entornos PLC de alto rendimiento:
| Parámetro | Especificación |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Número de Parte | 1784-SD2 |
| Capacidad de Memoria | 2 GB |
| Formato | Secure Digital (SD) |
| Compatibilidad | ControlLogix 5570, CompactLogix 5370 y series más recientes |
| Categoría | PLC / Accesorios para Control de Máquinas |
| Peso de Envío | 0.53 lbs |
Ventajas de Ingeniería
-
Copia de Seguridad de Proyecto No Volátil: Esta tarjeta almacena una copia completa del proyecto del controlador (programa de usuario, datos de etiquetas y configuración). Permite que el procesador restaure automáticamente el programa tras una pérdida de energía o reemplazo de hardware sin necesidad de una conexión secundaria a PC.
-
Registro de Datos Extendido: La capacidad de 2 GB proporciona espacio suficiente para almacenar datos de producción de alta frecuencia, historiales de alarmas y archivos de recetas directamente en el hardware del controlador, evitando la necesidad de intervención inmediata de HMI o SCADA.
-
Migración Simplificada del Controlador: Los equipos de mantenimiento usan la 1784-SD2 para replicar configuraciones en múltiples máquinas. Simplemente inserte la tarjeta en un nuevo procesador para clonar ajustes, reduciendo significativamente el tiempo de puesta en marcha.
-
Durabilidad de Grado Industrial: A diferencia de las tarjetas SD de consumo, la 1784-SD2 utiliza memoria flash de alta resistencia. Esta arquitectura soporta los ciclos continuos de lectura/escritura y los ambientes de alta vibración típicos de los gabinetes de control industrial.
-
Seguridad e Integridad: La tarjeta soporta almacenamiento de firmware, asegurando que el controlador opere con una versión de software validada y estable incluso después de ciclos profundos de energía.
Instalación y Mejores Prácticas
-
Orientación de la Ranura: Ubique la ranura SD detrás de la puerta de acceso frontal del controlador Logix. Inserte la tarjeta con la etiqueta hacia la dirección designada hasta que el mecanismo de bloqueo haga clic.
-
Interruptor de Lectura/Escritura: Verifique el interruptor físico de bloqueo en el lateral de la tarjeta. Asegúrese de que permanezca en la posición "desbloqueado" si el controlador necesita escribir archivos de registro o guardar actualizaciones de proyecto.
-
Actualizaciones de Firmware: Use la 1784-SD2 para realizar operaciones de "Carga de Tarjeta". Esto permite que el sistema actualice el firmware del controlador directamente desde la tarjeta de memoria durante el arranque.
-
Extracción de la Tarjeta: Siempre inicie el comando de software "Desmontar" o "Expulsar" a través de RSLogix/Studio 5000 antes de la extracción física para evitar la corrupción de datos.
Preguntas Frecuentes
P: ¿Puedo usar una tarjeta SD estándar de 2 GB en lugar de la 1784-SD2?
R: Aunque las tarjetas SD estándar pueden encajar en la ranura, carecen del nivel industrial de nivelación de desgaste y resistencia a vibraciones de la 1784-SD2. Usar tarjetas no industriales suele provocar corrupción de datos, pérdida de proyectos y errores de inicialización del controlador.
P: ¿Esta tarjeta viene con un proyecto pre-cargado?
R: No. Esta es una tarjeta 100% Nueva, sin formatear. Debe cargar su proyecto específico de ControlLogix o CompactLogix en la tarjeta usando el software Studio 5000 después de la instalación.
P: ¿Cómo maneja la 1784-SD2 una falla de energía durante una operación de escritura?
R: El controlador interno de la tarjeta minimiza la fragmentación de datos. Cuando se combina con el Módulo de Almacenamiento de Energía (ESM) del controlador Logix, el sistema asegura que quede suficiente energía para completar las operaciones críticas de escritura en la tarjeta SD.
P: ¿Es la 1784-SD2 compatible con todos los procesadores CompactLogix?
R: Esta tarjeta soporta principalmente las series CompactLogix 5370 y ControlLogix 5570 (y más recientes). Los procesadores más antiguos (como el 1769-L32E) usan tarjetas CompactFlash en lugar de SD; siempre verifique el tipo de ranura física de su controlador antes de comprar.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
