Detalles del producto
Descripción del Producto

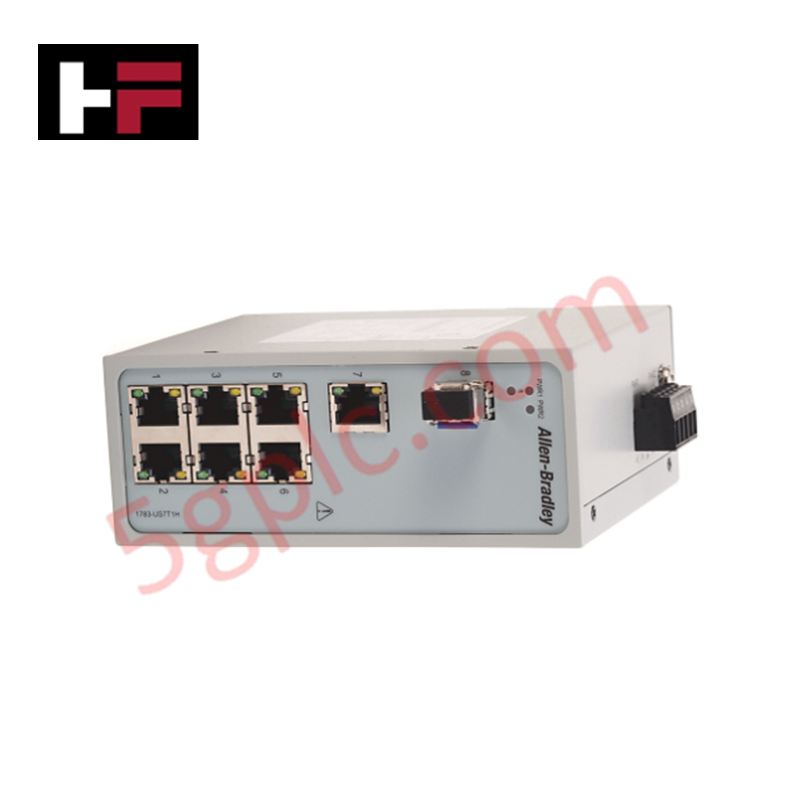

El Allen Bradley 1783-US7T1H funciona como un switch Ethernet no gestionado de grado industrial dentro de la familia Stratix 2000. Este dispositivo compacto amplía la conectividad de red local para celdas de automatización de pequeña a mediana escala sin requerir configuraciones complejas de software. Cuenta con una densidad versátil de 8 puertos, combinando conectividad tradicional de cobre con capacidades de fibra de largo alcance. Los ingenieros utilizan este switch para conectar sensores y controladores de máquinas localizados a arquitecturas Ethernet/IP más amplias en toda la planta, asegurando una transmisión de datos de baja latencia en entornos exigentes.
Especificaciones Técnicas
| Característica | Especificación Detallada |
| Fabricante | Allen Bradley / Rockwell Automation |
| Línea de Producto | Stratix 2000 |
| Número de Parte | 1783-US7T1H |
| Cantidad Total de Puertos | 8 Puertos |
| Puertos de Cobre | 7 RJ45 Fast Ethernet |
| Puertos de Fibra | 1 Módulo SFP de Fibra Monomodo Preinstalado |
| Entrada de Energía | 12–48V DC o 18–30V AC (50/60 Hz) |
| Consumo Máximo de Energía | 4.6 Vatios |
| Corriente de Arranque | 0.41 A |
| Dimensiones | 114.5 x 76.8 x 45.6 mm |
| Condición | 100% Nuevo Original |
Ventajas para Ingeniería
-
Conectividad de Alcance Extendido: El módulo SFP de Fibra Monomodo preinstalado permite la transmisión de datos a distancias significativamente mayores que el cableado de cobre estándar. Esto resuelve el problema de la atenuación de la señal en instalaciones de gran escala o entre edificios separados.
-
Arquitectura de Energía Flexible: Este switch acepta entradas de energía tanto AC como DC (incluyendo 24V AC y un amplio rango de 12–48V DC). Esta versatilidad permite la instalación en paneles donde solo está disponible energía de control AC, eliminando la necesidad de fuentes de alimentación DC adicionales.
-
Diseño Compacto y Eficiente: Con unas dimensiones de solo 4.5 x 3.02 pulgadas, el 1783-US7T1H cabe en gabinetes de control congestionados y pequeñas cajas de conexión donde el espacio en riel DIN es limitado.
-
Mantenimiento Simplificado: Como un switch no gestionado, esta unidad utiliza funcionalidad "plug-and-play". El personal de mantenimiento puede reemplazar unidades o expandir la red sin herramientas de programación ni conocimientos especializados en TI, reduciendo el Tiempo Medio de Reparación (MTTR).
-
Diseño Robusto de Terminales de Energía: Los terminales de tornillo con torque (calificados hasta 8.05 in-lb) aseguran conexiones de cableado seguras que resisten la vibración constante presente en entornos de maquinaria industrial pesada.
Preguntas Frecuentes
-
¿El puerto de fibra en el 1783-US7T1H es fijo o modular?
Este modelo viene con un módulo SFP de Fibra Monomodo Fast Ethernet preinstalado. Esto proporciona una solución lista para usar para enlaces ascendentes de fibra de larga distancia.
-
¿Necesito configurar direcciones IP para este switch?
No. El 1783-US7T1H es un switch no gestionado. Negocia automáticamente la velocidad y configuración dúplex para todos los dispositivos conectados sin necesidad de configuración manual o instalación de software.
-
¿Puede este switch operar en ambientes de alta temperatura?
Sí. La unidad soporta conexiones a tierra usando cable de cobre calibre 14 AWG adecuado para temperaturas de 187 °F (86 °C) por encima del ambiente circundante, asegurando operación estable incluso cuando se monta cerca de componentes de energía que generan calor.
-
¿Este producto llega en embalaje original de Allen Bradley?
Garantizamos que esta unidad es 100% Nueva. Llega en embalaje original de fábrica con toda la documentación estándar para asegurar autenticidad y rendimiento completos para su red crítica.
