Detalles del producto
Descripción del Producto

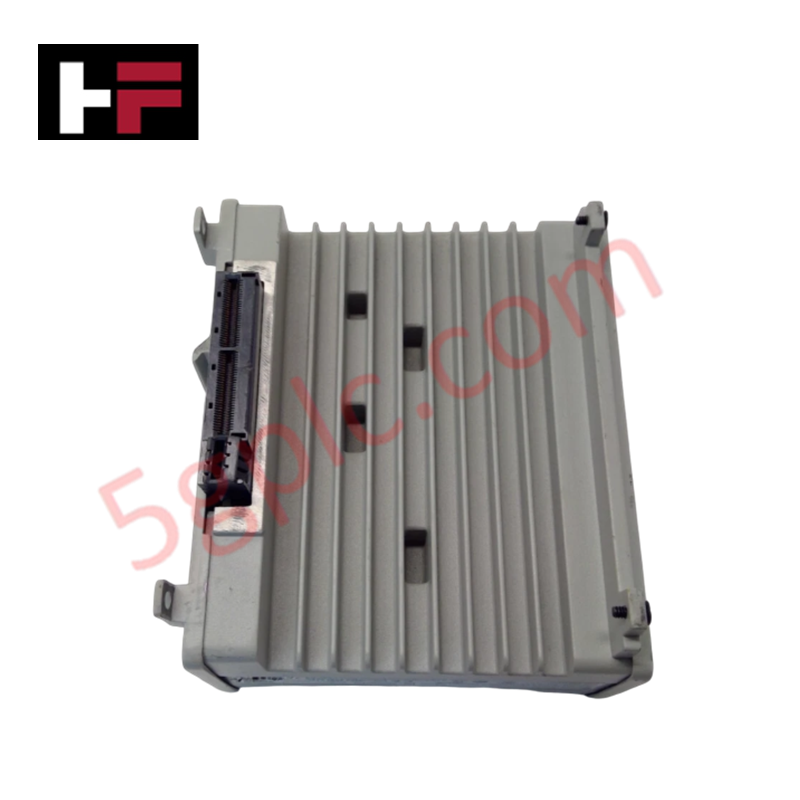

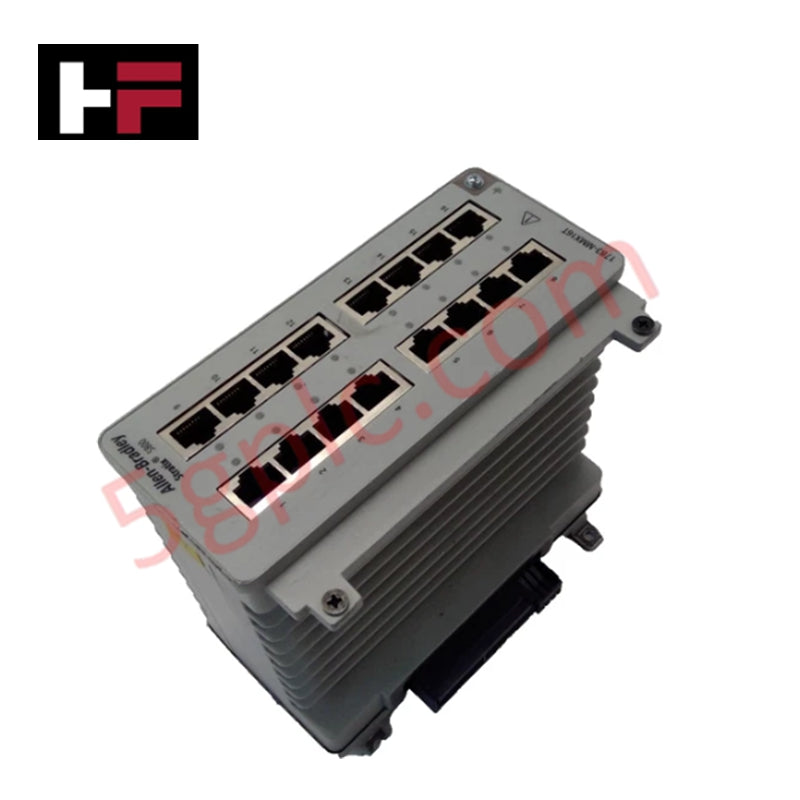

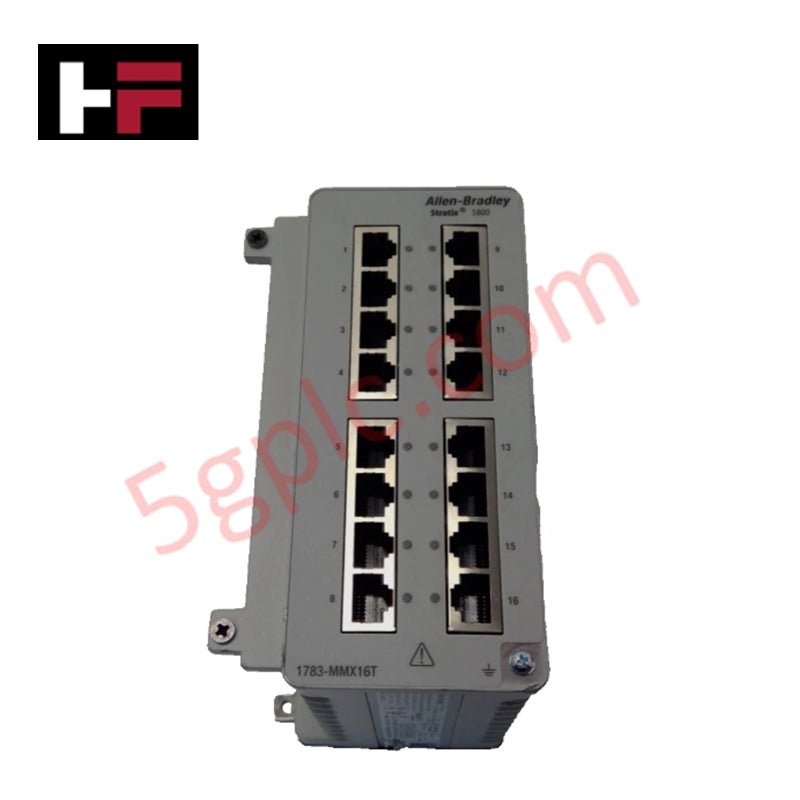

El Allen-Bradley 1783-MMX16T actúa como el catalizador principal de densidad de puertos para la plataforma de switch gestionado Stratix 5800. Este módulo de expansión añade 16 puertos de cobre Gigabit Ethernet a su infraestructura de red existente, facilitando el intercambio de datos de alto ancho de banda en celdas industriales complejas. Suministramos esta unidad como 100% Nueva y Original, asegurando que su sistema de control se beneficie de las últimas revisiones de hardware y el rendimiento completo de fábrica. Elimina los cuellos de botella en la red proporcionando un rendimiento de 10/100/1000 Mbps para tráfico HMI de alta resolución y datos de control de movimiento.
Especificaciones Técnicas
| Parámetro | Detalles de la Especificación |
| Cantidad de Puertos | 16 Puertos de Cobre |
| Velocidad de Datos | 10/100/1000 Mbps (Gigabit) |
| Compatibilidad | Serie de Switches Gestionados Stratix 5800 |
| Consumo de Energía | Máximo 15W |
| Temperatura de Operación | 0°C a 60°C (32°F a 140°F) |
| Cumplimiento de Normas | IEEE 802.3, 802.3ab, 802.3z |
| Peso Neto | 0.5 kg (1.1 lbs) |
| Dimensiones | 149 x 130 x 45 mm |
Ventajas de Ingeniería
-
Funcionalidad Hot-Swap: El 1783-MMX16T soporta intercambio modular en caliente. Puede ampliar su capacidad de puertos o reemplazar módulos sin apagar el switch base, manteniendo un tiempo de actividad del 100% para líneas de producción críticas.
-
Densidad de Puertos Agresiva: Al integrar 16 puertos en un perfil delgado de 45 mm de ancho, este módulo resuelve el problema de los gabinetes de control abarrotados. Maximiza la conectividad I/O por pulgada cuadrada de espacio en riel DIN.
-
Soporte para Backbone Gigabit: Las aplicaciones industriales modernas requieren un gran manejo de datos. Este módulo proporciona el ancho de banda necesario para arquitecturas convergentes Plantwide Ethernet (CPwE), asegurando que la vigilancia por video y los datos de control en tiempo real coexistan sin latencia.
-
Gestión Térmica Robusta: El hardware soporta fluctuaciones extremas de temperatura (hasta 60°C) sin ventiladores internos. Este diseño de enfriamiento pasivo previene la entrada de polvo y fallos mecánicos de ventiladores, puntos críticos comunes en entornos de manufactura pesada.
Preguntas Frecuentes
-
¿Puedo usar el 1783-MMX16T con switches Stratix 5700 más antiguos? No. Este módulo es específico para la serie modular Stratix 5800. Utiliza la interfaz de backplane de alta velocidad moderna única de la plataforma 5800 para mantener velocidades Gigabit en los 16 puertos.
-
¿Cuál es el procedimiento recomendado de instalación? Deslice el módulo de expansión en el lado derecho de la unidad base Stratix 5800. Asegure los pestillos laterales para garantizar que los conectores del bus interno se asienten correctamente. El switch base reconoce automáticamente los nuevos puertos al conectarlos; sin embargo, recomendamos verificar la compatibilidad del firmware mediante Studio 5000 o la interfaz web del switch.
-
¿Cómo maneja este módulo la interferencia electromagnética (EMI)? Allen-Bradley construye el 1783-MMX16T con blindaje de grado industrial. Rechaza eficazmente la EMI de variadores de frecuencia (VFD) cercanos y cableado de motores de alta tensión, previniendo pérdida de paquetes y asegurando comunicación determinista.
-
¿Es esta una unidad nueva? Sí. Enviamos solo hardware Allen-Bradley 100% nuevo y sellado de fábrica. Cada unidad llega en embalaje original con toda la documentación de fábrica para garantizar vida operativa completa y cumplimiento.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
