Detalles del producto
Descripción del Producto

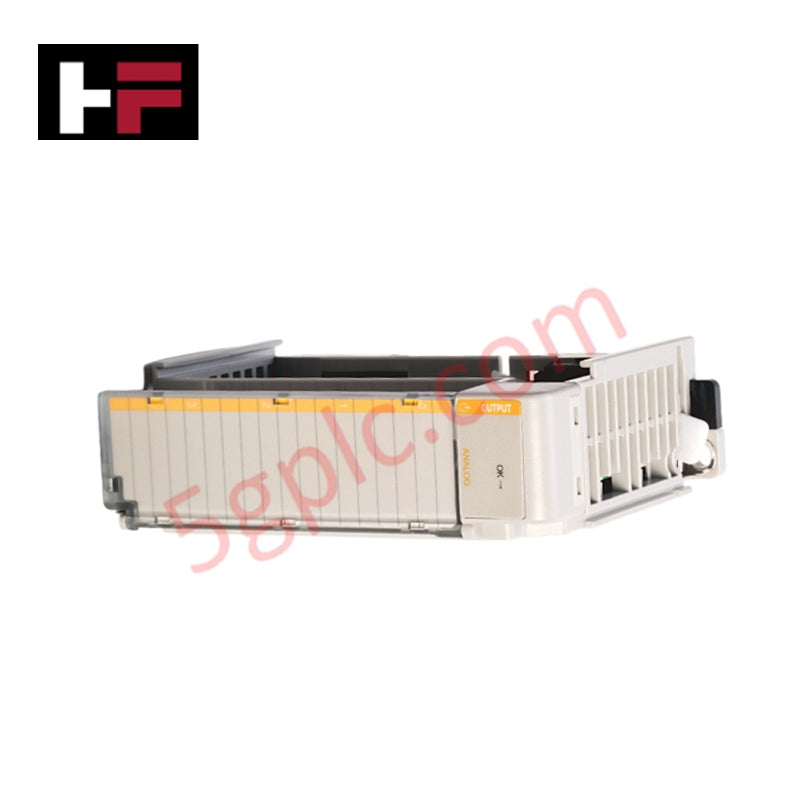

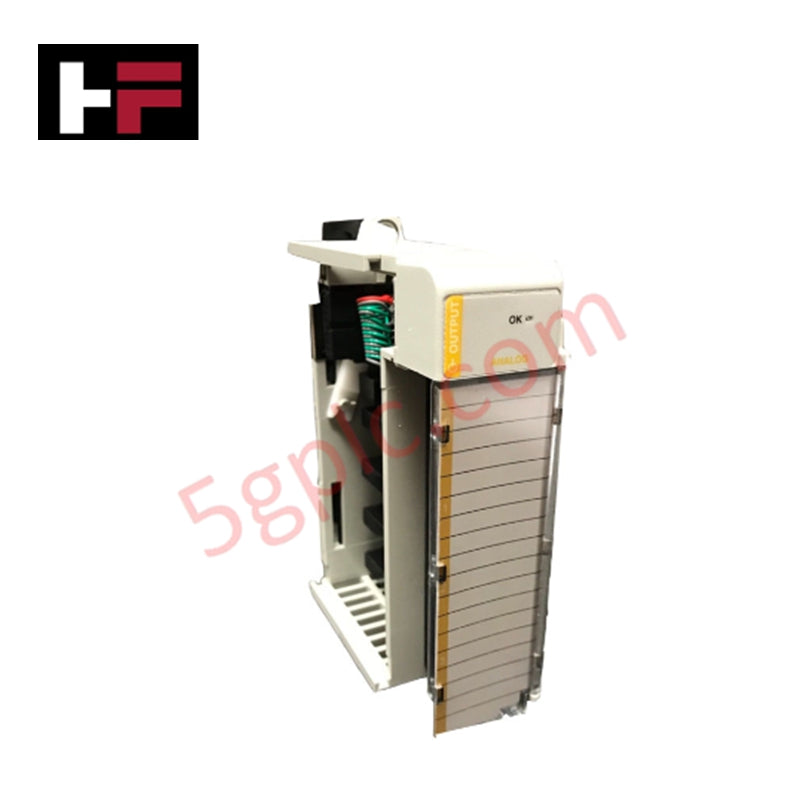

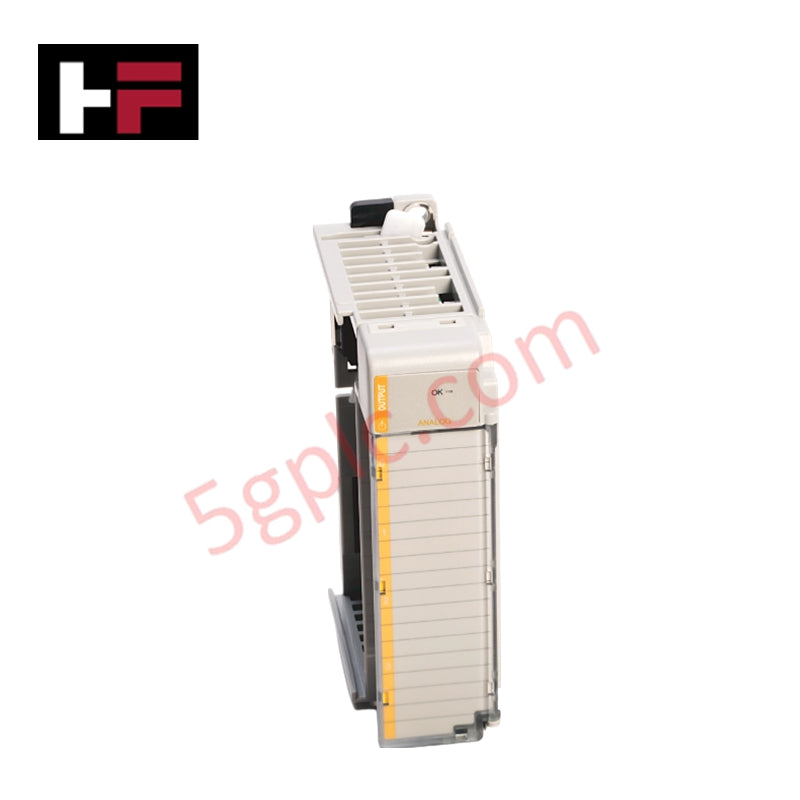

El 1769sc-OF4IH funciona como un módulo de salida analógica de alto rendimiento de 4 canales que integra conectividad HART (Transductor Remoto Direccionable por Carretera) sin interrupciones dentro de la plataforma Compact I/O™. Este módulo permite a los usuarios cerrar la brecha entre el control tradicional 4-20mA y la gestión moderna de dispositivos inteligentes. Al capturar datos de diagnóstico y proceso en tiempo real de instrumentos de campo inteligentes, sirve como la columna vertebral para estrategias avanzadas de gestión de activos. Ofrecemos esta unidad como 100% Nueva y original de fábrica, proporcionando una base confiable para circuitos de proceso críticos.
Desglose del Número de Parte
La serie 1769sc sigue una lógica de codificación específica para identificar protecciones ambientales especializadas:
-
1769sc-OF4IH: Módulo estándar de salida analógica + HART de alto rendimiento.
-
1769sc-OF4IHK: Incluye Recubrimiento Conformal (sufijo K) para proteger el circuito interno contra humedad, contaminantes y vapores químicos corrosivos en atmósferas industriales severas.
Especificaciones Técnicas
El 1769sc-OF4IH ofrece control de señal preciso combinado con superposición de datos digitales.
| Característica | Especificación |
| Canales | 4 Salidas Analógicas Aisladas |
| Señal de Salida | 4–20 mA DC |
| Soporte de Protocolo | HART integrado (v5, v6, v7) |
| Datos Digitales | Seguimiento de Variables en Tiempo Real (PV, SV, TV, FV) |
| Soporte de Interfaz | DTM y CONNECTS para Gestión de Activos |
| Compatibilidad | Sistemas CompactLogix™ y MicroLogix™ 1500 |
| Aislamiento | De canal a backplane y de canal a canal |
| Software | Studio 5000 Logix Designer® |
Ventajas de Ingeniería
-
Eliminación de Puentes Externos: Este módulo se comunica directamente con dispositivos de campo habilitados para HART a través del cableado 4-20mA existente. Esta arquitectura elimina la necesidad de multiplexores externos, dispositivos puente o comunicadores manuales portátiles, reduciendo significativamente la complejidad del sistema y los costos de instalación.
-
Mantenimiento Predictivo en Tiempo Real: El 1769sc-OF4IH extrae datos específicos de salud del dispositivo y variables secundarias del proceso. Los ingenieros utilizan esta información para predecir fallas en los instrumentos antes de que ocurran, cambiando el mantenimiento de reactivo a proactivo.
-
Integración Simplificada: El soporte completo de DTM (Device Type Manager) permite que el módulo se conecte directamente con el software de gestión de activos de su planta. Esto crea un entorno unificado para configurar, calibrar y solucionar problemas de los instrumentos de campo desde la sala de control.
-
Preparación para Ambientes Corrosivos: Para instalaciones con alta humedad o exposición química, la versión disponible con Recubrimiento Conformal (K) proporciona una capa protectora especializada. Esto previene la corrosión a nivel de placa y la migración electroquímica, extendiendo el MTBF (Tiempo Medio Entre Fallos) del módulo en condiciones extremas.
Preguntas Frecuentes
-
¿El 1769sc-OF4IH requiere fuentes de alimentación adicionales para el enlace HART?
No. El módulo utiliza la misma alimentación del lazo que la señal analógica estándar para transportar la frecuencia digital HART. Obtiene su energía lógica directamente del backplane 1769.
-
¿Puedo usar este módulo con actuadores estándar 4-20mA que no soportan HART?
Sí. El módulo funciona como un módulo de salida analógica estándar de alta precisión. Simplemente obtiene el beneficio adicional de los datos HART si y cuando conecta dispositivos de campo "inteligentes" a los canales.
-
¿Cuál es la ventaja de la versión con Recubrimiento Conformal "K"?
La versión "K" (1769sc-OF4IHK) aplica una película técnica a la PCB. Si su instalación está cerca de plantas de tratamiento de aguas residuales, procesamiento químico o ambientes con aire salino, el recubrimiento previene que la humedad y los gases degraden las pistas de cobre.
-
¿Incluye soporte técnico este módulo?
Cada unidad Nueva se integra perfectamente con el ecosistema de Rockwell Automation y califica para soporte TechConnect™ para ayudar con la configuración e integración del hardware.
