Detalles del producto
Descripción del Producto

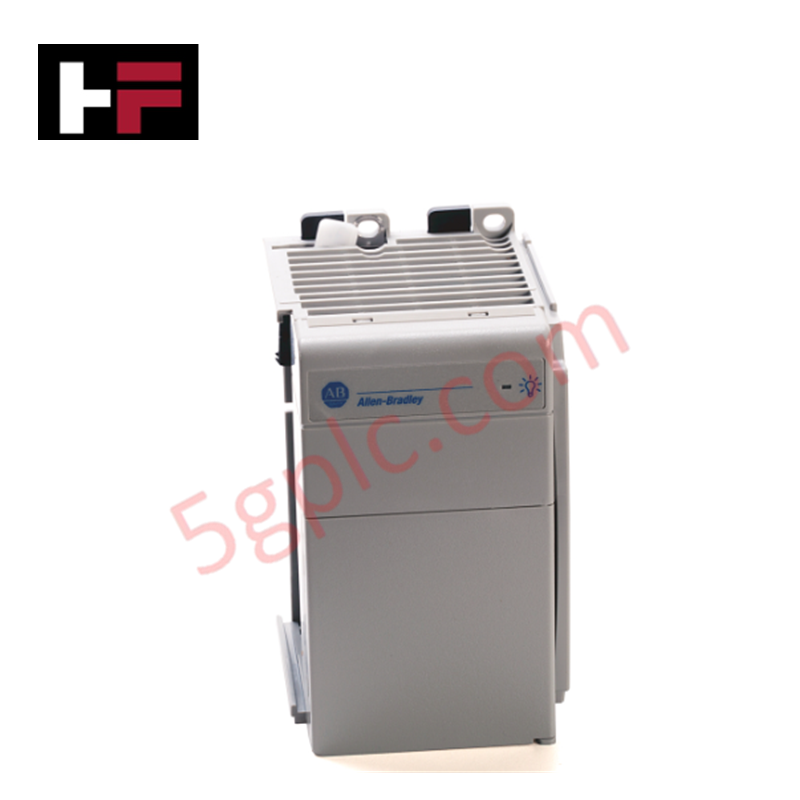

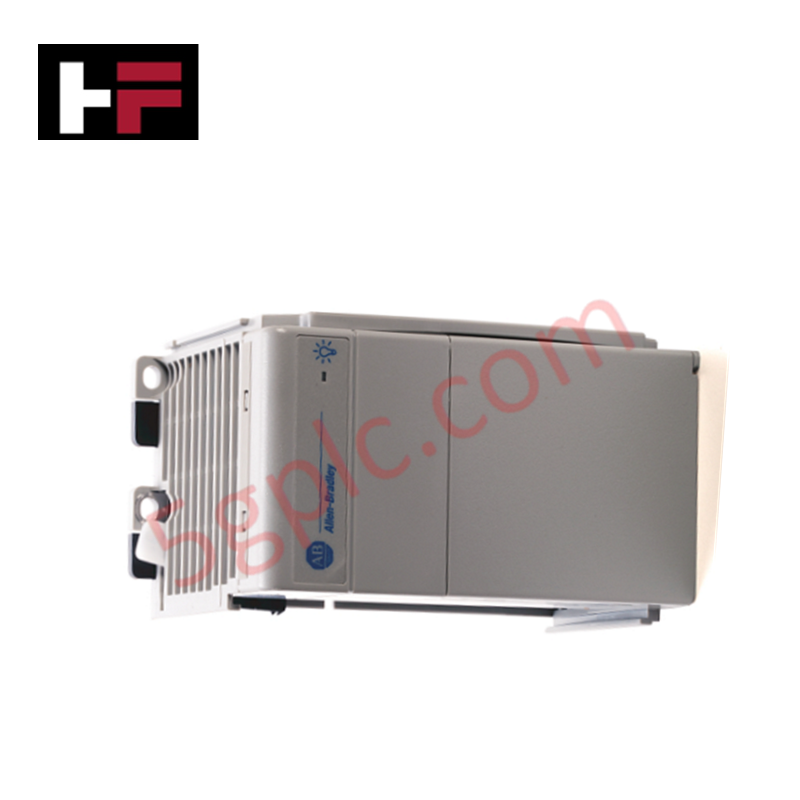

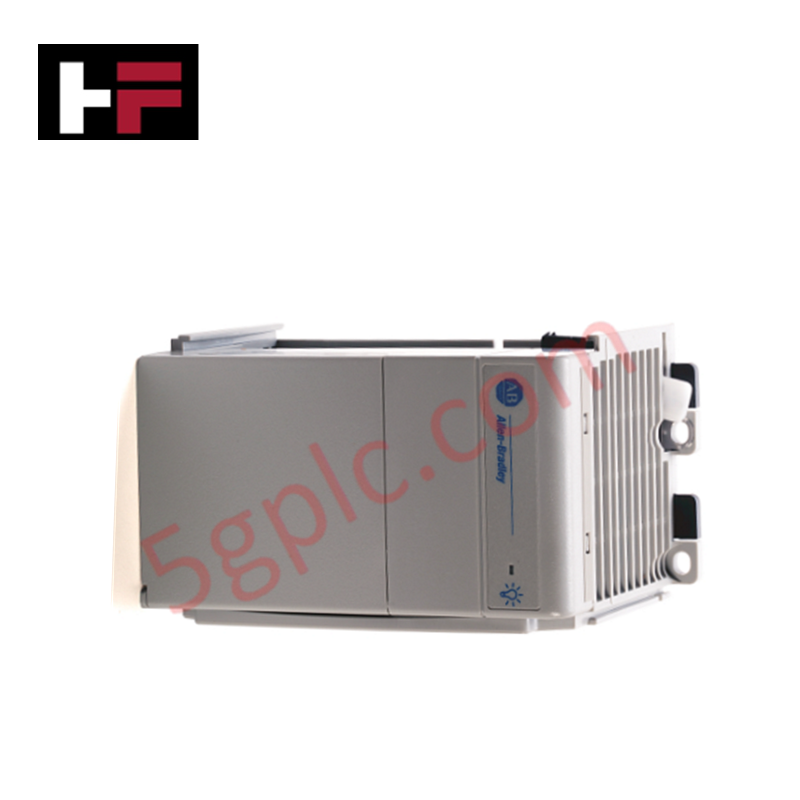

El 1768-PA2 funciona como la fuente principal de alimentación de CA para el sistema controlador Allen-Bradley CompactLogix 1768. Convierte el voltaje de línea estándar de 120V o 240V CA en la energía regulada de CC necesaria para alimentar el backplane del controlador y los módulos de comunicación conectados. Este módulo soporta los requisitos de alto rendimiento de los procesadores de la serie 1768-L4x, asegurando una entrega constante de energía al lado lógico. Suministramos esta unidad como 100% Nueva y original de fábrica, garantizando un rendimiento eléctrico óptimo para su arquitectura de control crítica.
Especificaciones Técnicas
El 1768-PA2 cuenta con un perfil de hardware robusto diseñado para soportar las altas demandas de corriente de movimiento integrado y redes complejas.
| Característica | Especificación |
| Voltaje de Entrada (Nominal) | 120V / 240V CA |
| Rango de Voltaje de Entrada | 85–265V CA |
| Frecuencia | 47...63 Hz |
| Altura | 118mm (4.65 in.) |
| Cables de Conexión | No Requiere (Interfaz Directa al Backplane) |
| Consumo de Energía | 120 VA |
| Temperatura de Operación | 0...60 °C (32...140 °F) |
| Montaje | Lado izquierdo del controlador 1768 |
Ventajas de Ingeniería
-
Arquitectura de Enlace Directo: El 1768-PA2 se monta directamente en el lado izquierdo del controlador 1768. Este diseño elimina la necesidad de cables de conexión externos, reduciendo posibles puntos de falla y simplificando el esquema de cableado dentro del gabinete.
-
Soporte Universal de Frecuencia: La fuente de alimentación opera en un amplio rango de frecuencias (47...63Hz). Esto permite el despliegue global del sistema de control, adaptándose a diversos estándares internacionales de redes eléctricas sin requerir hardware adicional de estabilización de voltaje.
-
Huella Térmica Optimizada: La altura de 118mm y el ancho compacto facilitan la instalación en gabinetes poco profundos. A pesar de su potencia, el módulo utiliza una disipación de calor eficiente para evitar la reducción térmica del CPU adyacente, incluso durante ciclos de procesamiento de alta carga.
-
Mitigación Interna de Sobretensiones: El circuito de protección incorporado gestiona picos transitorios en la línea. Esto previene que el ruido eléctrico alcance el sensible backplane 1768, protegiendo la integridad de su control de movimiento y transmisión de datos de alta velocidad.
Preguntas Frecuentes
-
¿El 1768-PA2 requiere una base de montaje separada?
No. El módulo cuenta con pestañas de bloqueo integradas que lo aseguran directamente al controlador CompactLogix 1768. Comparte el riel DIN con el procesador, creando un ensamblaje único y rígido.
-
¿Puedo usar esta fuente de alimentación con controladores 1769-L3x?
No. El 1768-PA2 está diseñado específicamente para los controladores de la serie 1768 (como el 1768-L43 o 1768-L45). Los sistemas CompactLogix 1769 estándar utilizan series de fuentes de alimentación diferentes, como la 1769-PA2 o PB2.
-
¿Cómo configuro el voltaje de entrada para 120V o 240V?
El 1768-PA2 cuenta con un rango automático o entrada conmutada (según la revisión de hardware) que maneja el rango de 85-265V CA. Siempre verifique el cableado terminal y la posición del interruptor en su unidad 100% Nueva antes de aplicar energía para asegurar la compatibilidad con su suministro local.
-
¿Qué debo revisar si el LED de estado permanece apagado?
Verifique la entrada de CA en los terminales. Si la fuente recibe la frecuencia correcta de 47-63Hz pero el LED permanece apagado, asegúrese de que el módulo esté completamente insertado y bloqueado en el controlador, ya que el 1768-PA2 debe completar la conexión al backplane para inicializarse.
