Detalles del producto
Descripción general del producto

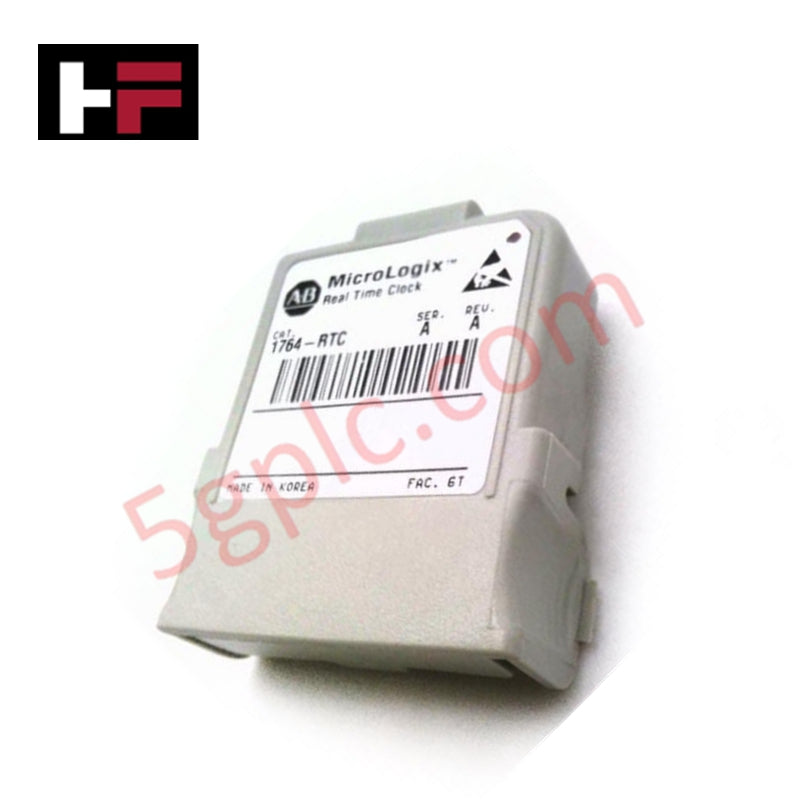

El Allen Bradley 1764-RTC proporciona funciones esenciales de control horario y programación para la plataforma del controlador MicroLogix™ 1500. Este módulo se conecta directamente al procesador para permitir el registro preciso de marcas de tiempo en los registros de fallos, la programación de eventos y la lógica de control basada en la hora del día. Aunque el fabricante ha declarado oficialmente obsoleta esta serie, suministramos esta unidad como 100 % nueva y original, lo que le permite mantener sistemas antiguos con hardware de temporización auténtico y de alta precisión.
Especificaciones técnicas
El 1764-RTC mantiene una estricta precisión temporal en rangos de temperatura industriales:
| Característica | Especificación |
| Tipo de producto | Módulo de reloj de tiempo real (RTC) |
| Compatibilidad | Procesadores MicroLogix 1500 (1764-LRP, 1764-LSP) |
| Precisión del RTC (+25 °C) | +36 a -68 segundos/mes |
| Tipo de batería | Integrada, no reemplazable |
| Vida útil prevista de la batería | 5 años a entre 0 °C y +40 °C |
| Bit de estado de batería baja | RTC:0/BL |
| Intercambio en caliente | Admite extracción e inserción con alimentación (RIUP) |
| Grado de protección | IP20 |
| Peso neto | 1,00 lb (0,45 kg) |
Ventajas de ingeniería
-
Sincronización temporal fluida: El 1764-RTC permite que el MicroLogix 1500 ejecute lógica basada en la hora del día para automatización de edificios, control de iluminación y programación de producción por turnos. Garantiza que el controlador mantenga un calendario preciso incluso durante cortes de alimentación prolongados.
-
Diagnóstico integrado: El módulo utiliza un bit de estado dedicado (RTC:0/BL) dentro de la memoria del controlador. Esta función permite que el programa de usuario active alarmas locales o mensajes en la HMI cuando la batería interna alcanza un estado de bajo voltaje, evitando la pérdida inesperada de los datos de tiempo.
-
Mantenimiento sin tiempo de inactividad: El módulo admite la «extracción e inserción con alimentación» (RIUP). Los ingenieros pueden reemplazar o instalar el módulo mientras el sistema permanece energizado, eliminando la necesidad de cortar la alimentación de todo el chasis de control durante el mantenimiento.
-
Diseño compacto enchufable: El hardware se fija firmemente en el puerto de expansión específico del procesador. Este estilo de montaje interno protege el módulo frente a interferencias electromagnéticas externas y vibraciones mecánicas, a la vez que conserva un valioso espacio en el riel DIN.
-
Integridad de datos sólida: La batería interna proporciona una vida útil operativa mínima de 5 años en condiciones estándar. Esta celda de alta capacidad garantiza que el reloj siga registrando con precisión minutos, horas y años durante el almacenamiento en almacén o paradas prolongadas del sistema.
Preguntas frecuentes
-
¿Se puede reemplazar la batería interna del 1764-RTC?
No. El 1764-RTC cuenta con una batería integrada no reemplazable, diseñada para una vida útil de 5 años. Cuando se activa el bit «Batería baja» (RTC:0/BL), debe reemplazar el módulo completo para garantizar la fiabilidad continua del control horario.
-
¿Es una unidad auténtica y nueva de fábrica, ya que la serie está descatalogada?
Por supuesto. Garantizamos que cada 1764-RTC que enviamos es 100 % nuevo de fábrica y llega en su embalaje original. Nos especializamos en proporcionar hardware antiguo auténtico y sellado de fábrica para garantizar los estándares de adquisición E-E-A-T.
-
¿El 1764-RTC proporciona memoria de usuario adicional?
No. El 1764-RTC solo proporciona funcionalidad de reloj de tiempo real. Si su aplicación requiere almacenamiento adicional de programas, debe utilizar un módulo de memoria como el 1764-MM1 o el 1764-MM2.
-
¿Cómo configuro la hora en el 1764-RTC?
Puede configurar y sincronizar el reloj mediante el menú «Channel Configuration» o «Function Files» del software RSLogix 500. También puede utilizar una instrucción «Set Real-Time Clock» (RTC) dentro de la lógica de escalera para ajustar la hora mediante programación.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
Guía de Tecnología y Compras
Dominio de la identificación de cables en la automatización industrial: el poder de las punteras y el marcado cruzado de cables
El etiquetado adecuado de los cables es la base de una instalación fiable de sistemas de control y de su mantenimiento a largo plazo. En entornos complejos de automatización industrial, los técnicos terminan miles de extremos de conductores dentro de paneles de control, bastidores de distribución y cajas de conexiones de campo. Las férulas son marcadores individuales en forma de tubo que se deslizan sobre los conductores antes de la terminación final. Aunque históricamente los técnicos utilizaban anillos individuales con letras preimpresas, los fabricantes modernos de paneles de control emplean impresoras automatizadas de férulas. Estas impresoras de transferencia térmica generan etiquetas duraderas de tubo termorretráctil individuales que se corresponden directamente con los esquemas de cableado aprobados, lo que acelera considerablemente el proceso de montaje de los armarios.
Comprensión de los armarios de marshalling en sistemas de automatización y control industrial
Los gabinetes de interconexión sirven como el centro de conexión crucial entre los instrumentos de campo y las unidades de procesamiento centralizadas. En las arquitecturas de sistemas de control DCS y PLC de gran tamaño, cientos de cables multipar de campo van desde las cajas de conexiones locales hasta la sala central de equipos de instrumentación. El gabinete de interconexión aloja bloques de terminales de campo, descargadores de sobretensiones, barreras de aislamiento de seguridad intrínseca y relés de interposición. Al separar las terminaciones del cableado de campo del hardware sensible de los procesadores, los ingenieros protegen los costosos paneles posteriores de los controladores contra transitorios de alta tensión. En consecuencia, esta separación modular agiliza notablemente los flujos de trabajo de mantenimiento y simplifica la ampliación del sistema.
Prácticas esenciales recomendadas para el cableado y la instalación de PLC en la automatización industrial
La implementación exitosa de un sistema de control comienza con una revisión exhaustiva de la documentación técnica del fabricante. Los controladores de marcas importantes como Allen-Bradley, Siemens y Schneider Electric tienen disposiciones de terminales únicas. Los ingenieros deben verificar los requisitos de voltaje antes de conectar los cables de alimentación para evitar daños catastróficos al equipo. Las conexiones de línea estándar deben cumplir estrictamente los códigos eléctricos regionales y utilizar la codificación de colores adecuada para los cables. Además, los fabricantes de paneles siempre deben establecer una conexión a tierra robusta y de baja impedancia, utilizando un conductor de cobre de calibre 16 AWG como mínimo, conectado directamente a la red principal de puesta a tierra de la planta.
