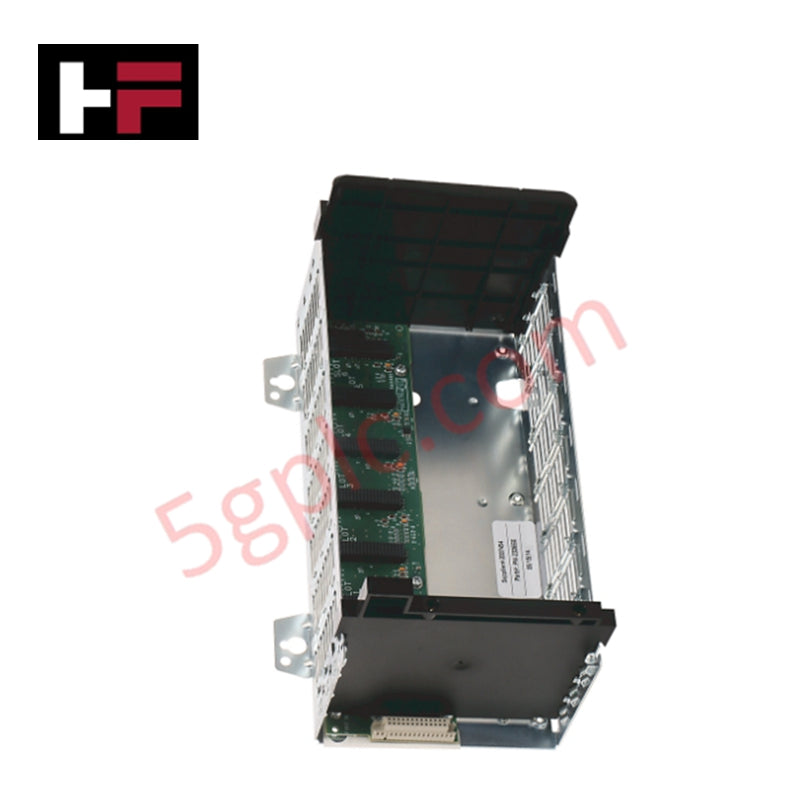

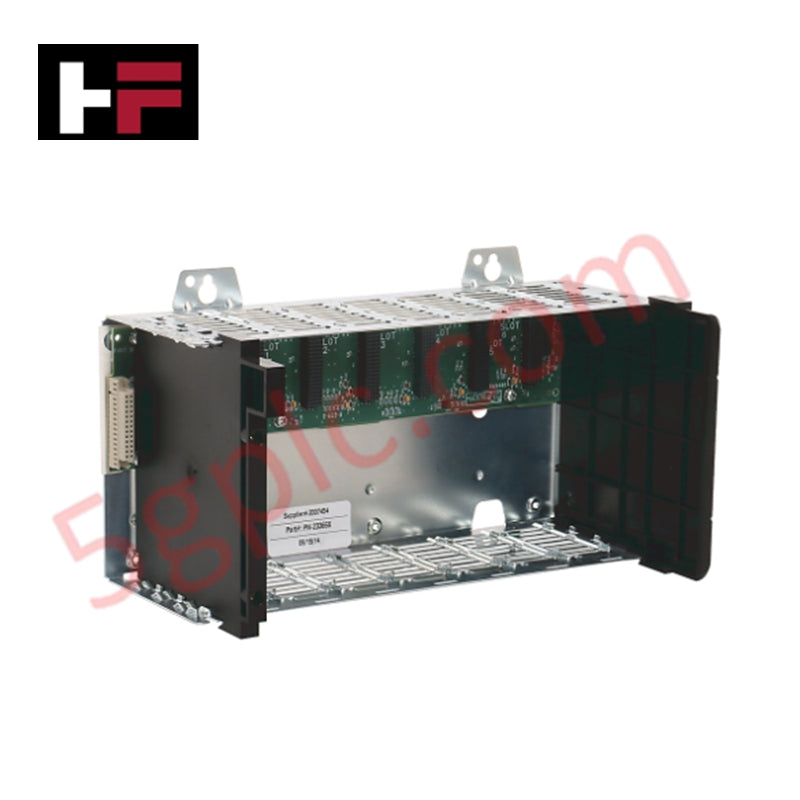

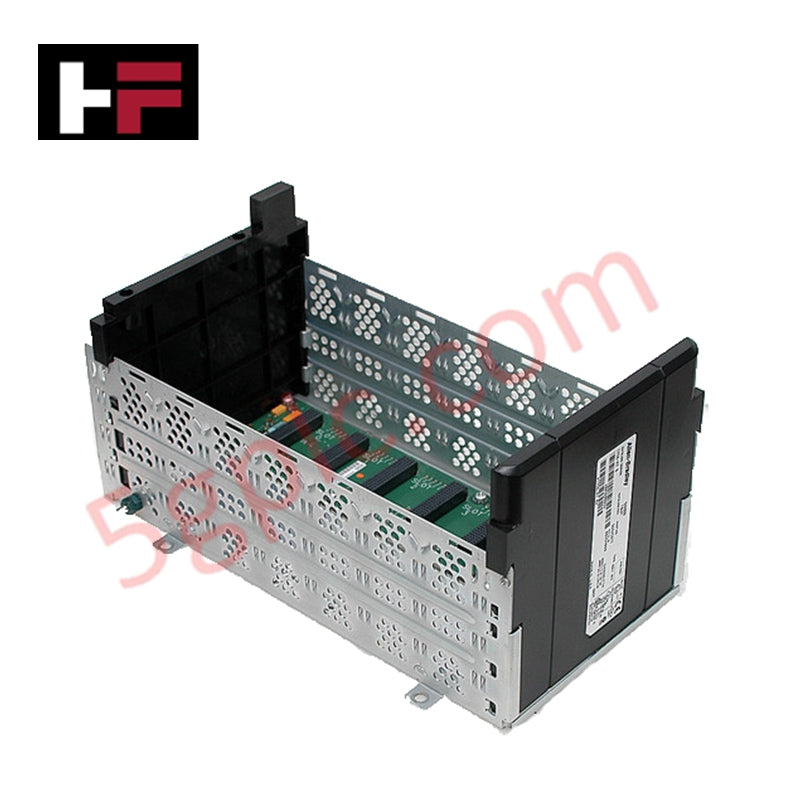

Allen-Bradley 1756-A7XT ControlLogix XT Chasis de 7 Ranuras para Temperatura Extendida

Descripción del Producto

El Allen-Bradley 1756-A7XT funciona como un chasis de backplane de alta resistencia, con 7 ranuras y temperatura extendida (XT), diseñado para la plataforma del controlador de automatización programable (PAC) ControlLogix. Este hardware de alta fiabilidad distribuye la comunicación del bus lógico y la alimentación de corriente continua de bajo voltaje a través de hasta siete módulos ControlLogix, incluyendo procesadores, tarjetas de red industrial y segmentos especializados de E/S.

Diseñado específicamente para sobrevivir fuera de salas de control con clima acondicionado estándar, este chasis resiste variaciones térmicas agresivas y condiciones atmosféricas severas. Suministramos este producto exclusivamente como una unidad 100% nueva, original y sellada de fábrica, lo que garantiza un aislamiento impecable de los pines del backplane, matrices de recubrimiento conformal en perfecto estado y una integridad de datos de fábrica sin compromisos.

Especificaciones Técnicas

La siguiente matriz de referencia detalla las capacidades de distribución eléctrica, el diseño de las ranuras y el perfil físico de este chasis XT de 7 ranuras:

Ventajas de Ingeniería

• Evita la Degradación Térmica Extrema: El proceso de fabricación especializado "XT" mejora las trazas internas del backplane y los sustratos de fibra de vidrio multicapa. Esta construcción previene la delaminación y fracturas en las trazas cuando se expone a ciclos térmicos radicales, permitiendo a los ingenieros montar el rack de control directamente dentro de paneles de campo no acondicionados cerca de equipos de proceso agresivos.

• Previene Caídas de Voltaje en el Bus Bajo Cargas Altas de E/S: Los robustos rieles de distribución del backplane entregan hasta 10 amperios de corriente continua de 5.1V de forma continua a través de las ranuras. Este amplio margen de corriente previene caídas peligrosas de voltaje al insertar módulos digitales de alta densidad de 32 puntos o tarjetas complejas de procesamiento analógico, eliminando interrupciones intermitentes en la comunicación del backplane.

• Reduce la Huella para Gabinetes de Tamaño Medio: El factor de forma de 7 ranuras ofrece el punto arquitectónico ideal para instalaciones remotas. Proporciona espacio suficiente para la expansión con adaptadores de comunicación duales y varias tarjetas de E/S, mientras reduce los requisitos de ancho horizontal del panel en comparación con modelos estándar de chasis de 10 o 17 ranuras.

Preguntas Frecuentes

• ¿Puedo insertar módulos ControlLogix estándar, no XT, en este chasis 1756-A7XT?

  Sí, las dimensiones físicas de las ranuras y las conexiones eléctricas coinciden perfectamente con el hardware estándar de la serie 1756. Sin embargo, el eslabón más débil define la clasificación ambiental total del conjunto. Insertar un módulo comercial estándar elimina la capacidad de temperatura extendida del sistema, restringiendo los límites operativos seguros a las especificaciones comerciales estándar.

• ¿Qué pasos de montaje previenen que el ruido eléctrico de alta frecuencia corrompa los datos del backplane?

  Los técnicos deben fijar el chasis horizontalmente sobre una placa trasera metálica plana y sin pintar usando las pestañas de montaje de calibre pesado designadas. Utilice arandelas dentadas internas bajo los pernos de montaje para raspar cualquier película superficial, creando un camino de tierra metálico a metálico sólido y de baja impedancia que disipa la interferencia electromagnética parásita (EMI).

• ¿Por qué la especificación lista límites separados para el chasis y para las ranuras en el bus de 5.1V CC?

  El límite por ranura individual (6 A) protege los pines delgados con resorte dentro de una ranura de conector del chasis de sobrecalentamiento. El límite total del chasis (10 A) define la capacidad máxima de carga térmica de los rieles de alimentación maestros del backplane. Debe calcular la suma del consumo de corriente de los siete módulos insertados para asegurar que la carga agregada se mantenga por debajo del techo de 10 A.
