Detalles del producto
Descripción del Producto

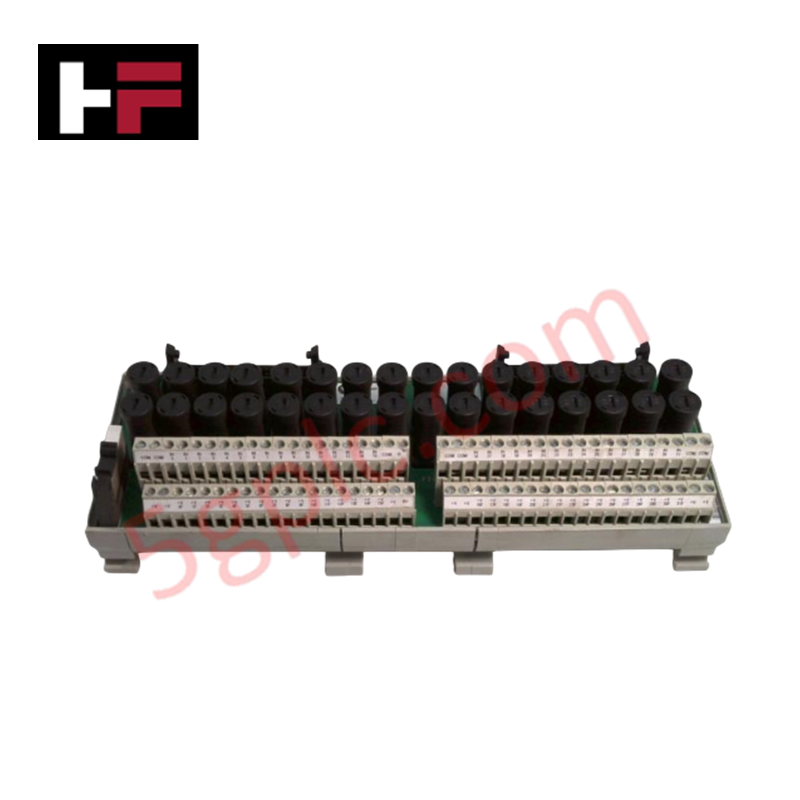

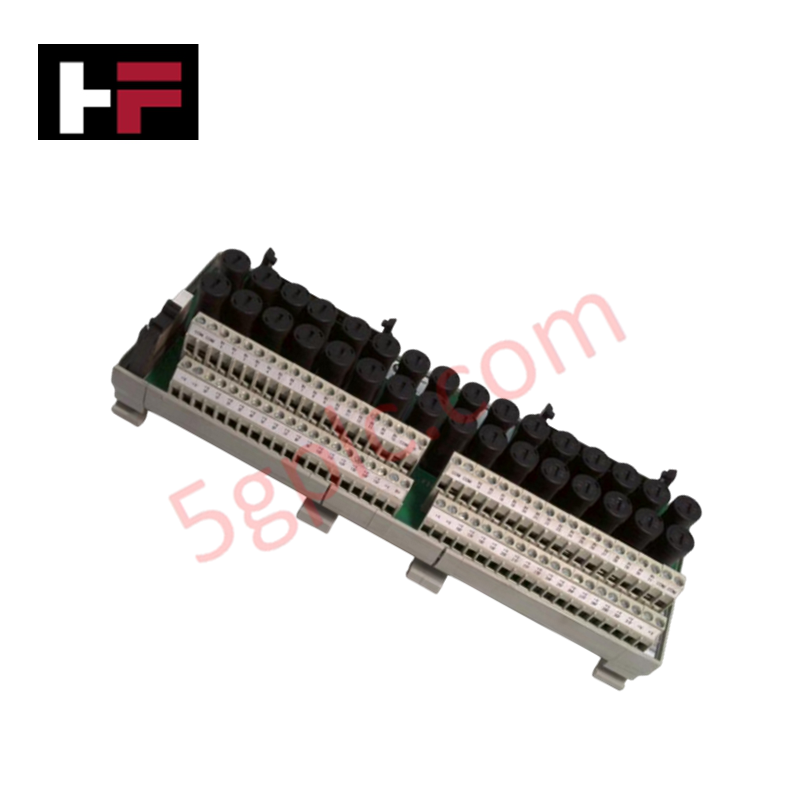

El 1492-TIFM40F-F24A-2 de Allen-Bradley funciona como un módulo de terminación de interfaz con fusibles de alta integridad (IFM) diseñado específicamente para aplicaciones de seguridad funcional. Este módulo digital actúa como el puente de cableado seguro entre las entradas montadas en campo y dos tarjetas de entrada digital ControlLogix 1756-IB32 para ejecutar rutinas de parada de seguridad SIL2 (Nivel de Integridad de Seguridad 2).
Suministramos este componente de seguridad estrictamente como una unidad 100% nueva, original y sellada de fábrica para garantizar trazas de circuito limpias, portafusibles internos intactos y diagnósticos optoelectrónicos sin compromisos en sus redes críticas de enclavamiento de emergencia.
Especificaciones Técnicas
La tabla a continuación registra los parámetros de integración de hardware, perfiles de seguridad de red y diagnósticos a bordo de este módulo de terminación:
| Parámetro | Especificaciones de Seguridad y Hardware |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Número de Parte | 1492-TIFM40F-F24A-2 |
| Línea de Producto | Sistemas de Cableado Bulletin 1492 |
| Certificación de Seguridad | Diseñado para Aplicaciones SIL2 (Nivel de Integridad de Seguridad 2) |
| Emparejamiento de Tarjetas I/O Objetivo | Soporta dos (2) módulos de entrada de 32 puntos 1756-IB32 ControlLogix |
| Tipo de Módulo | Interfaz de Entrada Digital con Fusibles |
| Diagnósticos a Bordo | Indicación de Fusible Fundido (BF) mediante circuito de estado dedicado |
| Voltaje Nominal de Operación | Bucles de Sistema de 24V DC |
Ventajas de Ingeniería
-
Garantiza verdadera redundancia de hardware SIL2: El diseño interno del circuito divide las señales de campo en dos rutas aisladas para alimentar simultáneamente dos tarjetas 1756-IB32 separadas. Esta arquitectura permite que el controlador de seguridad realice configuraciones de votación 1oo2 o 2oo2, mitigando el riesgo de fallos peligrosos no detectados en las tarjetas sobre líneas críticas de parada de emergencia.
-
Acelera la localización de fallos con indicadores de fusible fundido: El circuito diagnóstico integrado de Fusible Fundido (BF) activa un indicador LED individual en el microsegundo exacto en que ocurre un cortocircuito en campo. Los equipos de mantenimiento identifican inmediatamente el circuito comprometido en el panel, evitando pruebas tediosas con multímetro durante ventanas de inactividad críticas.
-
Elimina el conjunto de cajas de terminales: Este módulo integrado único reemplaza docenas de portafusibles discretos y barras de puente. Los cables prefabricados 1492 conectan el módulo directamente al chasis ControlLogix 1756, reduciendo el tiempo de cableado del panel hasta en un 75% y eliminando completamente errores humanos de cableado punto a punto.
Preguntas Frecuentes
-
¿Puedo usar cables de interfaz estándar 1492 para conectar este módulo a tarjetas de entrada no seguras?
Aunque los pines del conector físico coinciden con otros módulos ControlLogix de alta densidad de 32 puntos, el diseño interno del cableado del 1492-TIFM40F-F24A-2 enruta conexiones cruzadas específicamente para satisfacer la redundancia de doble tarjeta requerida por la lógica de parada de seguridad SIL2. No empareje este módulo con configuraciones no seguras o de tarjeta única sin analizar el impacto en el diseño de su sistema de seguridad.
-
¿Cuáles son las reglas cruciales de puesta a tierra durante la instalación de este módulo en gabinetes con alto ruido?
Los técnicos deben fijar el módulo firmemente en un riel DIN de 35 mm limpio y sin pintar. Asegúrese de conectar el terminal de tierra maestro del módulo directamente a la barra de tierra central del gabinete usando un cable de cobre de baja impedancia. Esto previene que el ruido electromagnético de alta frecuencia distorsione las rutas de entrada digital de 24V DC.
-
¿Esta unidad llega con los fusibles preinstalados de fábrica?
Sí. Esta unidad 100% nueva y original contiene los fusibles especificados por fábrica, ajustados a los límites máximos de corriente de las entradas 1756-IB32. Siempre reemplace los fusibles fundidos con tipos idénticos de acción rápida para proteger tanto el circuito diagnóstico del módulo como las capas superiores de hardware ControlLogix.
