Detalles del producto
Descripción del Producto

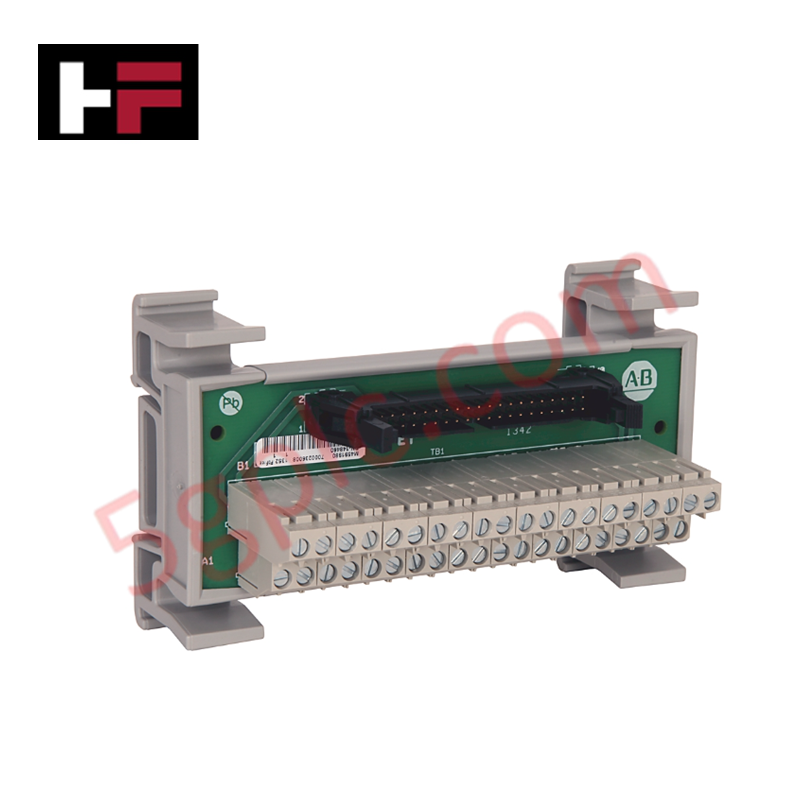

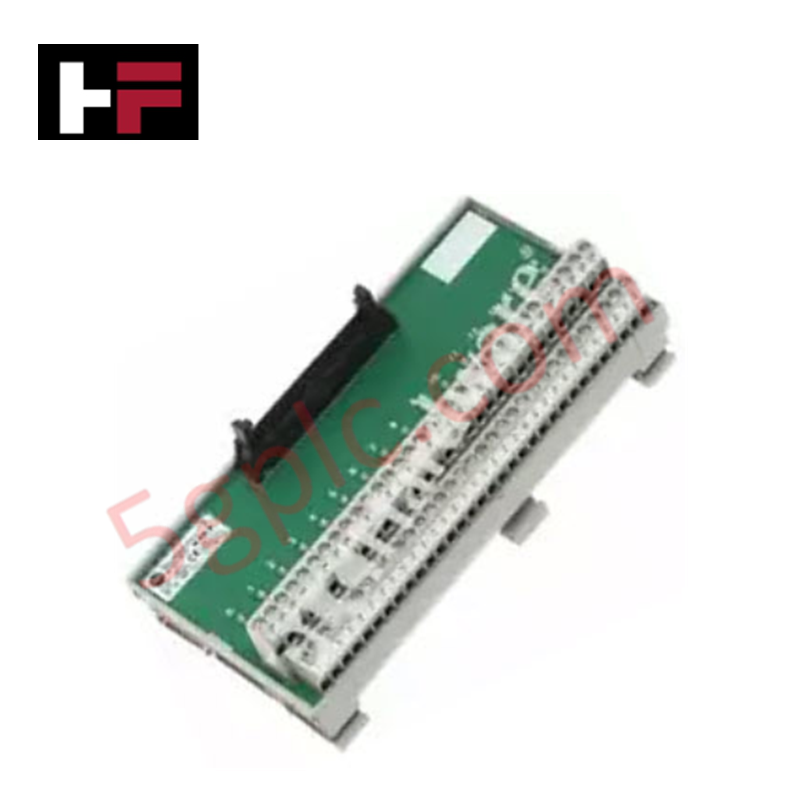

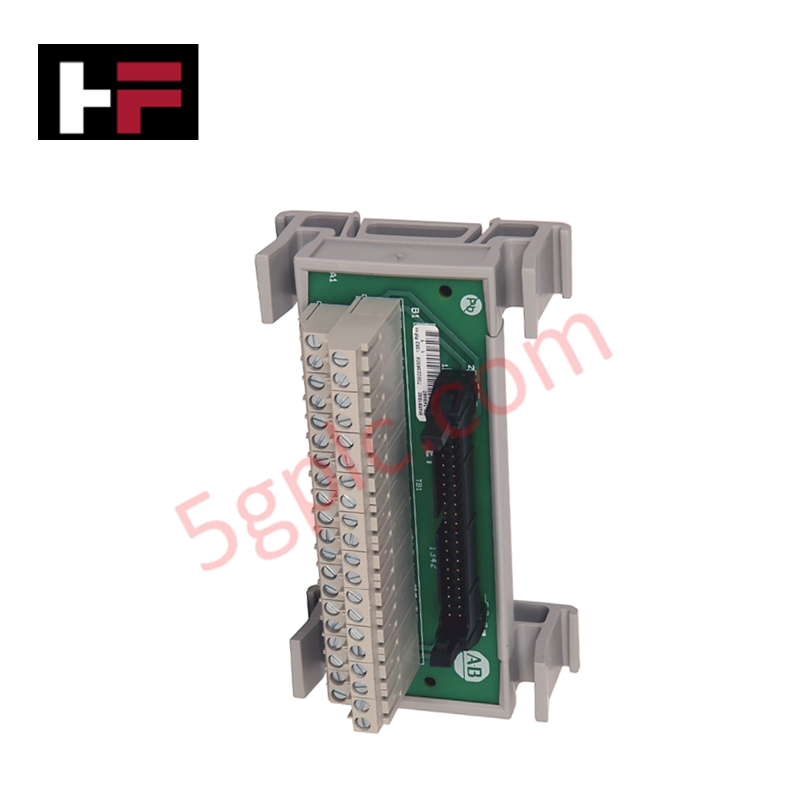

El 1492-IFM40DS24A-4 funciona como un módulo de interfaz digital de alta densidad de 40 pines dentro de la familia del sistema de cableado Allen-Bradley 1492. Este módulo simplifica la conexión entre las tarjetas de E/S del PLC y los sensores o actuadores del lado de campo, reduciendo significativamente el trabajo requerido para el cableado manual punto a punto. Soporta tanto señales de 24V CA como 24V CC, proporcionando un punto de terminación flexible que incluye indicadores LED de diagnóstico y protección de circuito. Suministramos esta unidad como 100% Nueva y original de fábrica, garantizando una transmisión de señal limpia y una larga vida útil del hardware en entornos industriales exigentes.
Especificaciones Técnicas
El 1492-IFM40DS24A-4 incorpora circuitos de diagnóstico especializados para monitorear la salud de las entradas/salidas en tiempo real.
| Característica | Especificación |
| Tipo de Módulo | Módulo de Interfaz Digital (IFM) |
| Número de Pines | 40 Pines |
| Voltaje de Alimentación (CA) | 24V CA (60 Hz) |
| Voltaje de Alimentación (CC) | 24V CC |
| Tolerancia de Rango de Voltaje | +/- 10% |
| Tipo de Terminal | Bloque de Terminales Fijo |
| Diagnóstico | Indicadores LED de Estado por Canal |
| Protección | Indicadores de Fusible Fundido (para entradas) |
| Arquitectura de Cableado | Cuatro Terminales por Conexión de E/S |
| Montaje | Riel DIN estándar de 35 mm |
Ventajas de Ingeniería
-
Compatibilidad de Doble Voltaje: El circuito interno admite tanto voltajes de 24V CA como 24V CC. Esta versatilidad permite a los ingenieros estandarizar un solo módulo de interfaz en diferentes secciones de la máquina, independientemente de si los dispositivos de campo operan con corriente alterna o continua.
-
Aislamiento Rápido de Fallas: Los indicadores LED integrados y la detección de fusibles fundidos proporcionan una confirmación visual inmediata del estado del circuito. Esta característica elimina la necesidad de usar un multímetro manual durante una condición de falla, reduciendo drásticamente el Tiempo Medio de Reparación (MTTR) en planta.
-
Gestión Estructurada de Señales: El diseño de "cuatro terminales por E/S" ofrece puntos de conexión dedicados para alimentación, neutro/común y cables de señal. Esta organización previene el cableado enredado y asegura que cada cable del lado de campo mantenga una conexión de alta integridad.
-
Protección Mejorada de E/S: Al incorporar fusibles a nivel de interfaz, el 1492-IFM40DS24A-4 actúa como una barrera sacrificial. Protege los costosos módulos de E/S del PLC contra cortocircuitos o fallas a tierra en el lado de campo, confinando el daño eléctrico al fusible de interfaz fácilmente reemplazable.
Preguntas Frecuentes
-
¿Puede el 1492-IFM40DS24A-4 reemplazar modelos antiguos de interfaces 1492?
Sí, este módulo suele reemplazar bloques de interfaz antiguos sin fusibles. Sin embargo, asegúrese de que la asignación de pines del cable del PLC coincida con la configuración de 40 pines de este variante DS24A-4 específica para mantener la integridad del mapeo de señales.
-
¿Este módulo requiere alimentación externa para los LEDs?
No, el módulo toma la energía necesaria para los LEDs de diagnóstico directamente del voltaje de alimentación de 24V de las señales de E/S. Los LEDs se encenderán automáticamente siempre que haya una señal presente o un fusible fundido.
-
¿Cuál es la ventaja de un bloque de terminales fijo sobre uno removible?
El bloque de terminales fijo en el 1492-IFM40DS24A-4 ofrece una resistencia superior a la vibración mecánica. En aplicaciones de alto impacto, los terminales fijos previenen el "desgaste de contacto" que puede ocurrir con conectores enchufables, asegurando una continuidad eléctrica constante.
-
¿Cómo confirmo que esta unidad es "Nueva"?
Cada 1492-IFM40DS24A-4 que enviamos llega en su embalaje original de fábrica con sellos intactos. Los tornillos de los terminales permanecen en sus posiciones establecidas de fábrica sin evidencia de torque previo ni marcas de montaje en riel DIN.
