Detalles del producto
Descripción del Producto

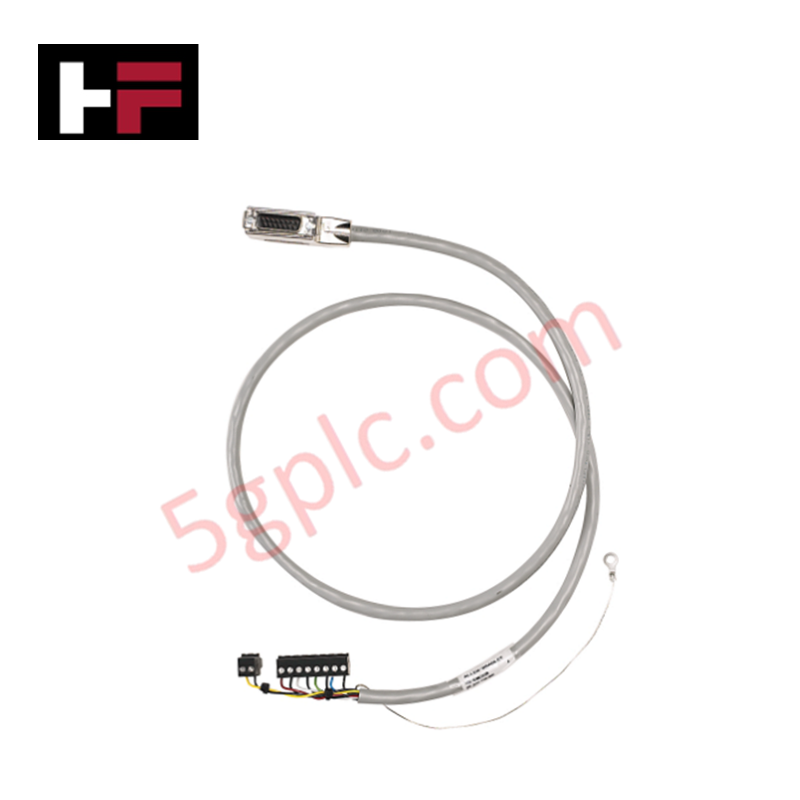

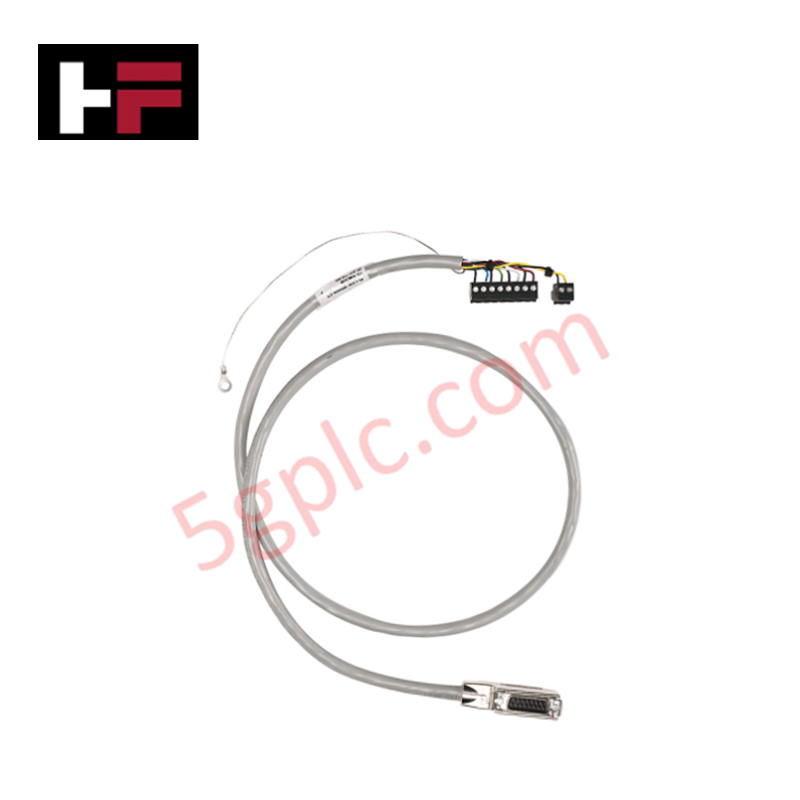

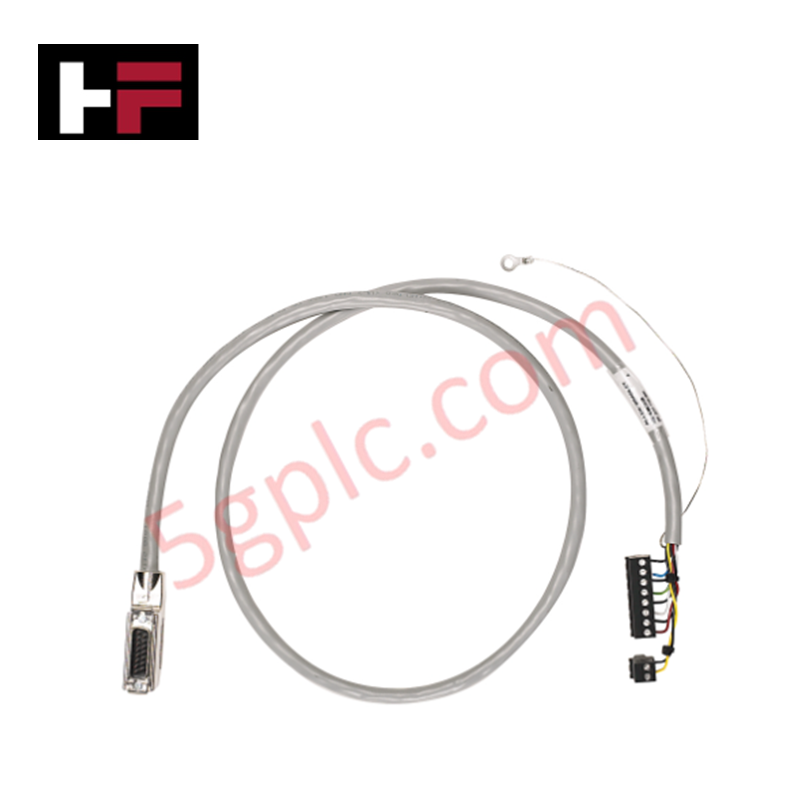

El Allen Bradley 1492-ACABLE080WB funciona como un enlace de alta integridad entre los módulos de E/S del PLC y los módulos de interfaz del lado de campo (IFM). Este conjunto de cable pre-cableado de 8.0 metros elimina la necesidad de cableado manual punto a punto, reduciendo significativamente la complejidad del montaje del gabinete de control. Suministramos este cable como 100% Nuevo y Original de Fábrica, asegurando que cada conexión cumpla con estrictos estándares industriales de conductividad y blindaje.
Especificaciones Técnicas
El 1492-ACABLE080WB utiliza conectores moldeados con precisión y conductores de alta flexibilidad para mantener la integridad de la señal a largas distancias:
| Característica | Especificación |
| Longitud del Cable | 8.0 Metros (26.25 pies) |
| Conector A | Conector de Montaje Frontal de 40 Pines (Lado PLC) |
| Conector B | Interfaz Terminal del Sistema de Cableado 1492 (Lado IFM) |
| Calibre del Conductor | Estándar 22 AWG |
| Blindaje | Sin Blindaje (Lógica de Control Estándar) |
| Módulos Compatibles | ControlLogix 1756 E/S, Serie 1492-IFM |
| Peso | 3.50 lbs (aproximado) |
| Material de la Chaqueta | PVC de Grado Industrial |
Ventajas de Ingeniería
-
Reducción Drástica de Mano de Obra: Este cable pre-cableado reemplaza hasta 40 terminaciones individuales de cable en el lado del PLC. Al usar un conector enchufable con llave, los ingenieros reducen el tiempo de cableado hasta en un 80% y eliminan el riesgo de errores de cableado cruzado durante la puesta en marcha.
-
Enrutamiento de Señal a Larga Distancia: La longitud de 8.0 metros proporciona un alcance amplio para suites de control a gran escala. Permite el montaje centralizado de racks PLC mientras distribuye los módulos de interfaz más cerca de los puntos de entrada de la máquina, optimizando la disposición del panel.
-
Seguridad Mejorada de Conectividad: La designación "WB" indica una configuración de cableado específica diseñada para módulos de E/S de alta densidad. Los pines prensados en fábrica aseguran una conexión resistente a vibraciones que resiste la oxidación y el aflojamiento comunes en terminaciones manuales con tornillos.
-
Solución de Problemas Simplificada: Debido a que cada conductor sigue un esquema estandarizado de colores o numeración, los equipos de mantenimiento identifican y rastrean señales al instante. Esta transparencia reduce el Tiempo Medio de Reparación (MTTR) durante eventos de parada en planta.
Preguntas Frecuentes
-
¿Este cable 1492-ACABLE080WB es 100% Nuevo?
Sí. Solo ofrecemos cables 100% Nuevos en su embalaje original de fábrica. Cada cable se mantiene en su estado enrollado de fábrica para evitar estrés interno en los conductores o grietas en el aislamiento.
-
¿Con qué módulos PLC puedo usar este cable?
Este cable normalmente se conecta con módulos digitales de E/S de alta densidad ControlLogix 1756 que utilizan un conector frontal de 40 pines. Siempre verifique la compatibilidad del pinout entre su tarjeta de E/S específica y el módulo de interfaz 1492-IFM.
-
¿Este cable soporta señales analógicas?
Aunque los conductores 22 AWG manejan señales de bajo voltaje, recomendamos cables blindados verificados (como la serie 1492-ACABLE_S) para entradas analógicas sensibles para evitar interferencias EMI/RFI. Use el 1492-ACABLE080WB principalmente para E/S digitales discretas.
-
¿Cuál es el radio mínimo de curvatura para la instalación?
Para evitar fatiga en los conductores, mantenga un radio de curvatura de al menos 10 veces el diámetro del cable. Evite ataduras apretadas que pellizquen la chaqueta de PVC, ya que esto puede causar diafonía de señal o problemas intermitentes de continuidad con el tiempo.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
