Detalles del producto
Descripción del Producto

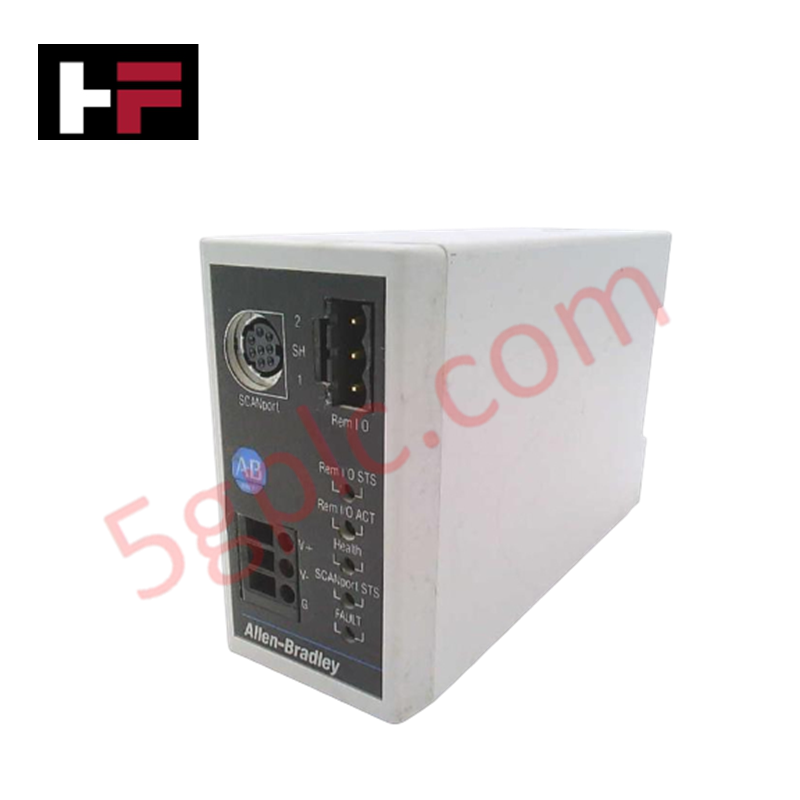

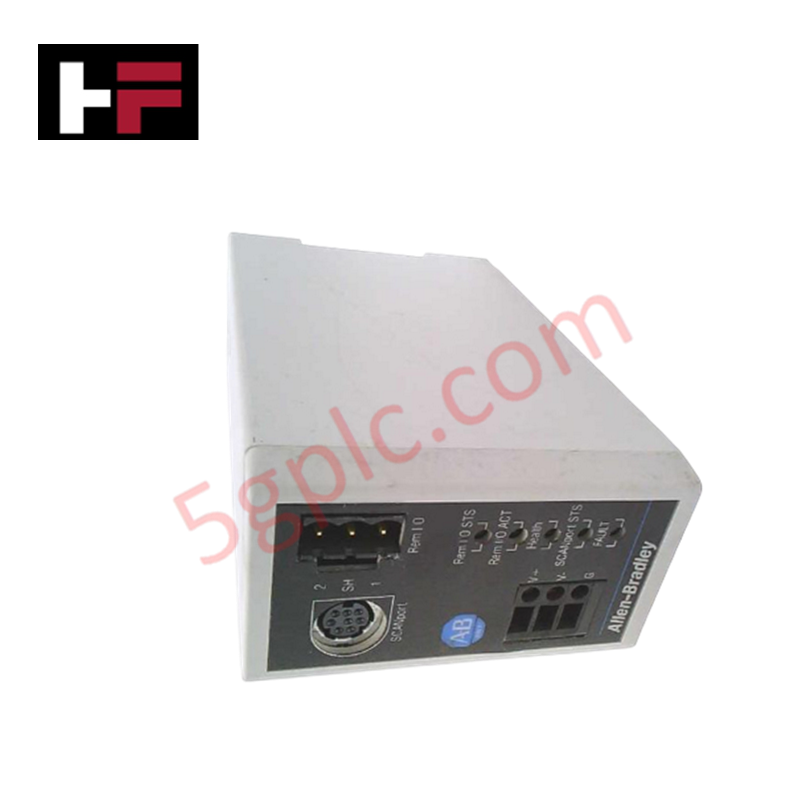

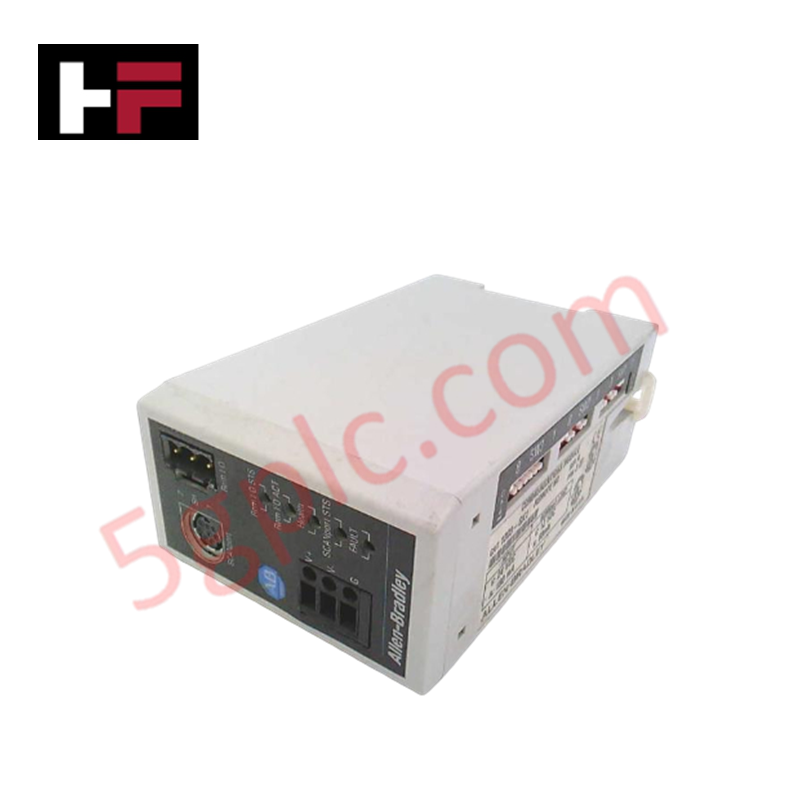

El Allen Bradley 1203-GK1 funciona como un gateway de comunicación de alta velocidad que conecta dispositivos basados en SCANport—principalmente variadores PowerFlex y 1336 PLUS—a una red Allen Bradley Universal Remote I/O (RIO). Este módulo permite que un procesador PLC-5, SLC 500 o ControlLogix controle, configure y supervise parámetros del variador a larga distancia usando protocolos estándar RIO. Suministramos esta unidad como 100% Nueva y Original de Fábrica, garantizando compatibilidad inmediata con la red e integridad de señal a largo plazo para su infraestructura de automatización heredada.
Especificaciones Técnicas
El hardware 1203-GK1 utiliza una interfaz mini-DIN de 8 pines dedicada y señalización diferencial de alta velocidad para gestionar el intercambio de datos:
| Característica | Especificación |
| Interfaz de Red | Universal Remote I/O (RIO) |
| Interfaz del Dispositivo | SCANport (mini-DIN de 8 pines) |
| Voltaje de Alimentación | 24V DC ±10% |
| Velocidades de Baud Soportadas | 57.6K, 115.2K, 230.4K Baud |
| Capacidad de Datos I/O | Hasta 8 Palabras I/O |
| Dirección en Rack | 1/4, 1/2, 3/4 o Rack Completo |
| Carga SCANport | 60 mA DC |
| Montaje | Riel DIN de 35mm |
| Clasificación de la Caja | IP30 (NEMA 1) |
| Temperatura de Operación | 0°C a +50°C (32°F a 122°F) |
Ventajas de Ingeniería
-
Integración Perfecta con Variadores Heredados: El 1203-GK1 permite que sistemas de control modernos accedan a datos de variadores antiguos sin reemplazar el hardware de control del motor. Traduce parámetros complejos del variador en palabras estándar de I/O, simplificando la integración de variadores 1336 PLUS o PowerFlex 70 en escáneres RIO existentes.
-
Lógica de Dirección Flexible: Los interruptores DIP a bordo permiten a los ingenieros configurar manualmente las direcciones de rack y las velocidades de baud. Esta configuración a nivel de hardware asegura que el módulo mantenga su identidad durante ciclos de energía y elimina la necesidad de software especializado durante la puesta en marcha inicial.
-
Inmunidad Industrial al Ruido: El módulo cuenta con un puerto Remote I/O aislado de 3 pines. Este diseño rechaza interferencias electromagnéticas (EMI) comunes en gabinetes de variadores, manteniendo la estabilidad de comunicación a 230.4K baud incluso cerca de ruido de conmutación de alta frecuencia.
-
Diseño Compacto para Riel DIN: La carcasa IP30 delgada se fija directamente a rieles DIN estándar de 35mm. Este factor de forma pequeño permite la instalación en paneles de control con espacio limitado, requiriendo solo un espacio mínimo para el cable mini-DIN de 8 pines.
-
Alta Velocidad de Transferencia de Datos: El soporte para velocidades de 230.4K baud minimiza la latencia de la red. Esto asegura tiempos de respuesta rápidos para comandos de arranque/parada del variador y actualizaciones en tiempo real de referencias de velocidad en aplicaciones de movimiento de alto rendimiento.
Preguntas Frecuentes
-
¿Esta unidad 1203-GK1 es 100% Nueva?
Sí. Garantizamos que este producto es 100% Nuevo y se envía en su embalaje original de fábrica Allen Bradley. Nunca ha sido usado, asegurando que los capacitores y conectores internos estén en condiciones impecables.
-
¿El 1203-GK1 requiere una fuente de alimentación externa?
Sí. El módulo requiere una fuente de alimentación dedicada de 24V DC. Aunque se conecta al SCANport, no toma su energía operativa principal del variador; gestiona su propia corriente máxima de entrada de 0.4 A para asegurar el aislamiento de la red.
-
¿Puedo usar este módulo para conectar un variador a una red EtherNet/IP?
No. El 1203-GK1 está diseñado específicamente para redes Universal Remote I/O (manguera azul) . Si necesita conectividad EtherNet/IP para un variador SCANport, normalmente requeriría un 1203-EN1 o un puente similar.
-
¿Qué cable necesito para la conexión del dispositivo?
El módulo utiliza un cable SCANport mini-DIN de 8 pines . Siempre asegúrese de que la longitud del cable se mantenga dentro de la distancia máxima recomendada para dispositivos SCANport para evitar la degradación de la señal.
