Detalles del producto
Descripción del Producto

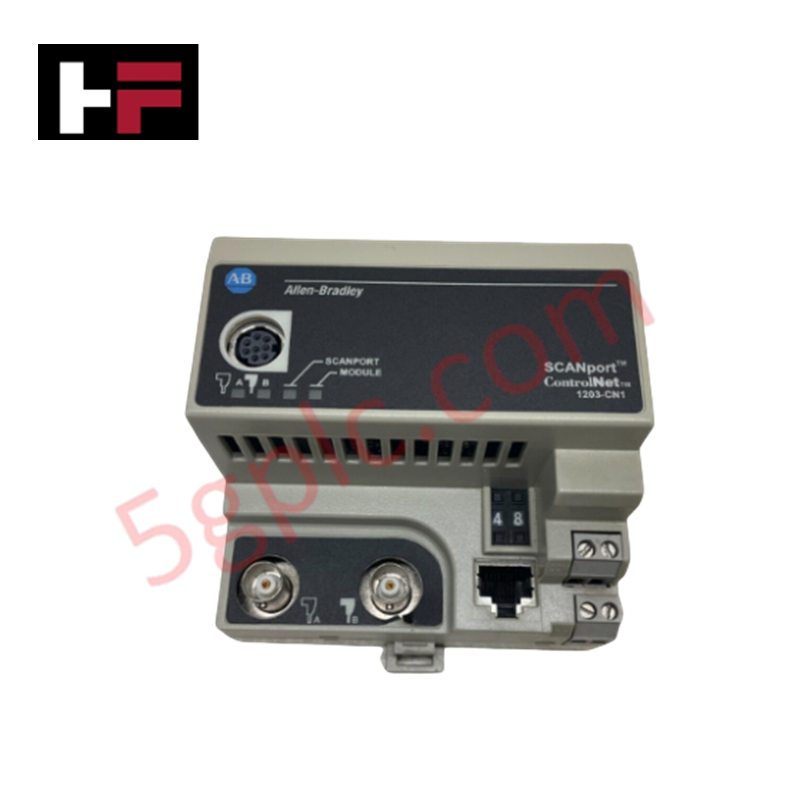

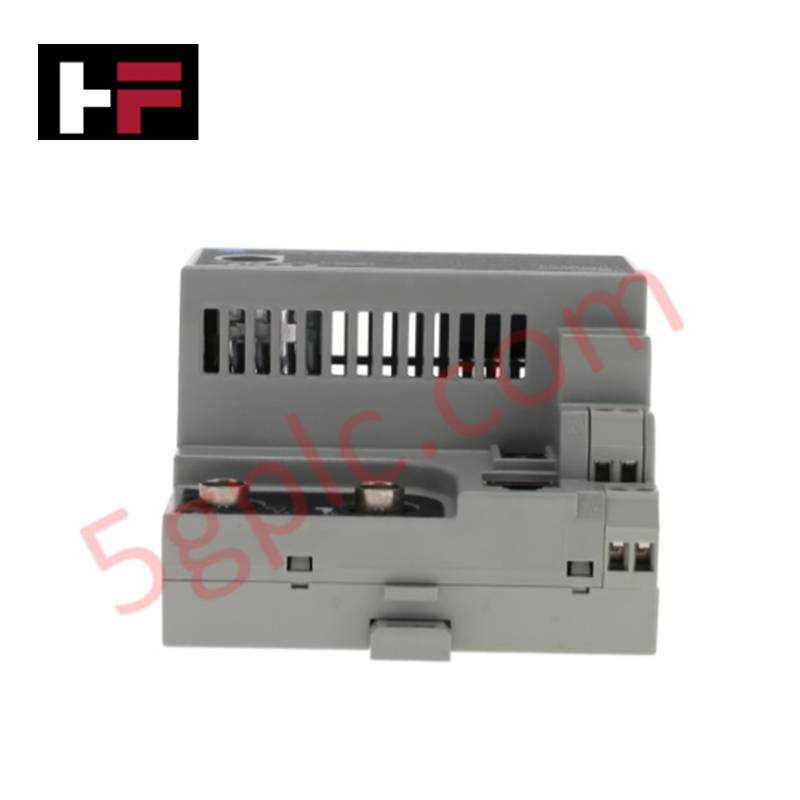

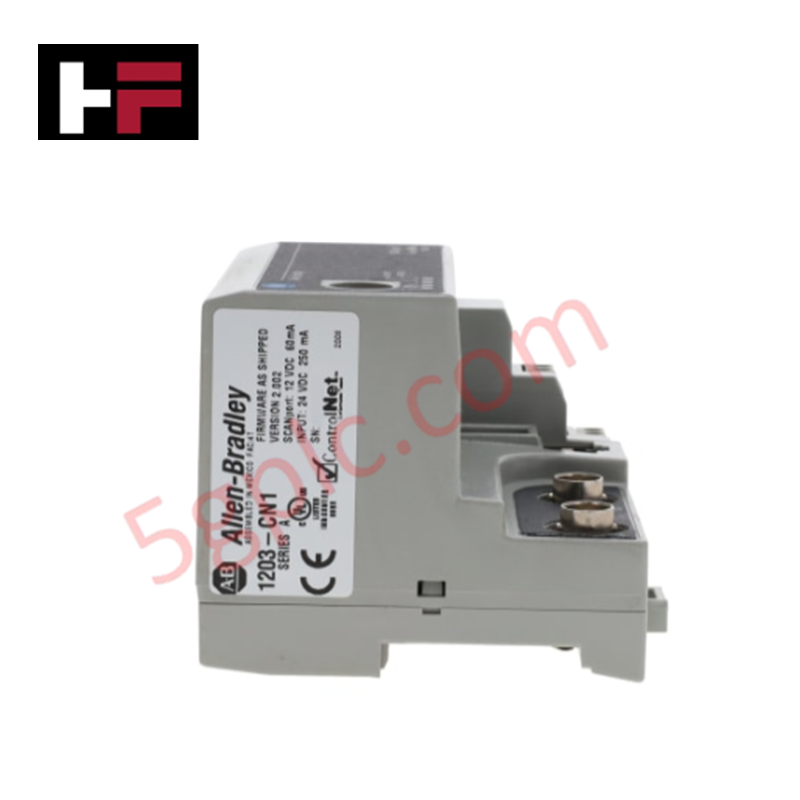

El 1203-CN1 funciona como un puente de comunicación de alto rendimiento entre redes ControlNet y dispositivos basados en ScanPort. Este adaptador permite un intercambio de datos fluido, permitiendo que un escáner ControlNet configure, monitoree y controle variadores industriales u otro hardware compatible con ScanPort. Aunque el fabricante descontinuó oficialmente este modelo en 2015, ofrecemos esta unidad como 100% Nueva y original de fábrica. Esto garantiza que la infraestructura heredada siga operativa con la sincronización y especificaciones eléctricas exactas requeridas por el diseño original del sistema.
Especificaciones Técnicas
El 1203-CN1 utiliza un formato compacto montado en riel para proporcionar una interfaz robusta dentro de gabinetes industriales.
| Característica | Especificación |
| Tipo de Módulo | Adaptador de ControlNet a ScanPort |
| Alimentación | 24V DC (-20%/+30%) |
| Consumo de Corriente | 250 mA |
| Interfaz Serial | Puerto RS-232 |
| Velocidad en Baudios Serial | 9600 Baudios |
| Diagnósticos | Luces LED bicolor de estado |
| Montaje | Riel DIN de 35 mm |
| Temperatura de Operación | 0 a 55 °C (32 a 131 °F) |
| Peso | 0.53 lbs (0.24 kg) |
Ventajas de Ingeniería
-
Integración de Redes Legadas: El 1203-CN1 resuelve el desafío crítico de conectar variadores ScanPort antiguos a una red troncal ControlNet. Traduce parámetros complejos del variador en objetos ControlNet, extendiendo el ciclo de vida de costoso hardware de potencia sin requerir una actualización completa del variador.
-
Diagnósticos en Tiempo Real: Los indicadores LED bicolor integrados proporcionan retroalimentación visual inmediata sobre la salud de la red y el estado del módulo. Esta función acelera la solución de problemas en sitio al distinguir entre fallas internas de hardware y problemas externos de conectividad de red.
-
Configuración Simplificada del Variador: El puerto RS-232 a bordo facilita la conexión directa a una PC. Los ingenieros usan este puerto para cargar o descargar configuraciones del variador mediante software, evitando la necesidad de ingresar datos manualmente en el teclado del variador.
-
Montaje Eficiente en Espacio: El diseño de montaje rápido en riel DIN permite una instalación ágil en paneles de control congestionados. La baja disipación de calor y la huella estrecha del módulo permiten su instalación cerca de otros componentes lógicos sin riesgo de interferencia térmica.
Preguntas Frecuentes
-
¿Puedo usar el 1203-CN1 con una fuente de alimentación de 12V DC?
No. El módulo requiere una fuente nominal de 24V DC. Usar una fuente de 12V causará que el módulo falle en la inicialización o funcione de manera intermitente, ya que necesita al menos 19.2V DC para operar correctamente.
-
¿Qué variadores son compatibles con el 1203-CN1?
Este módulo funciona con cualquier variador o periférico Allen-Bradley que utilice una interfaz de comunicación ScanPort, como las series antiguas 1336 Plus, 1336 IMPACT o 1305.
-
¿El estado "Descontinuado" afecta la calidad del producto?
No cuando se compra de nuestro stock. Aunque Rockwell Automation ya no fabrica el 1203-CN1, nuestras unidades son 100% Nuevas y permanecen en sus sellos originales de fábrica. Esto garantiza que los capacitores internos y circuitos no tienen horas de uso operativo.
-
¿Cómo configuro la dirección ControlNet?
Normalmente se establece la Dirección de Red (MAC ID) usando los interruptores de hardware en el módulo antes de la instalación. Asegúrese de que la dirección coincida con la configuración en su proyecto RSNetWorx para ControlNet para permitir un sondeo exitoso de la red.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
