Detalles del producto
Descripción del Producto

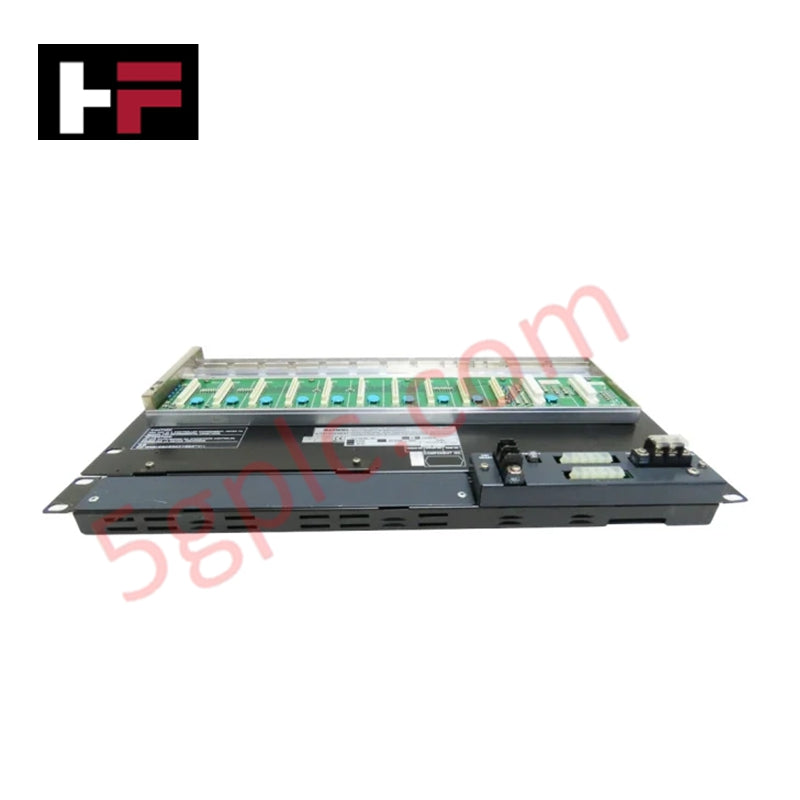

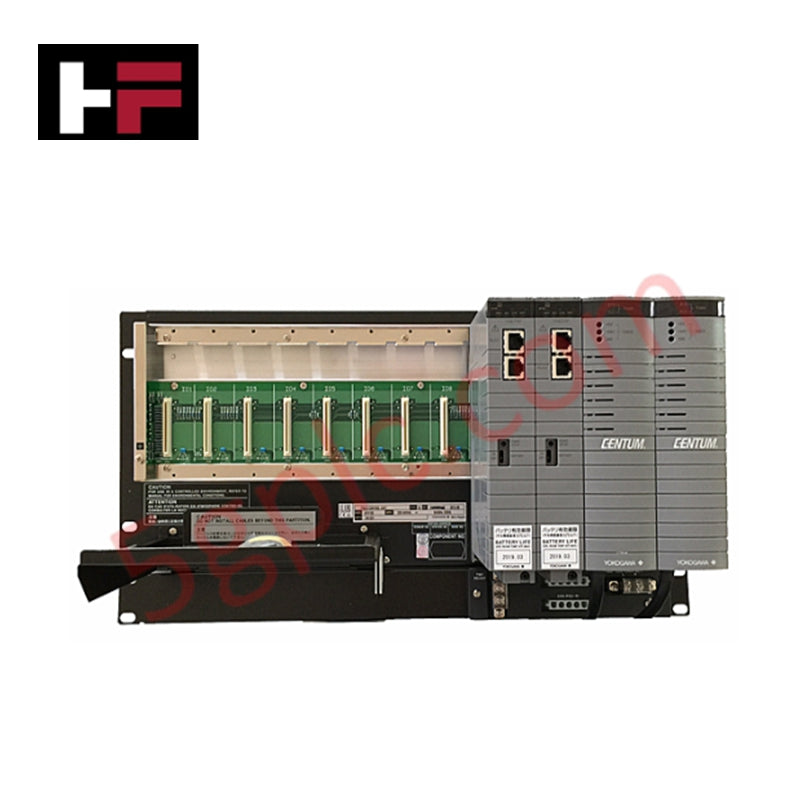

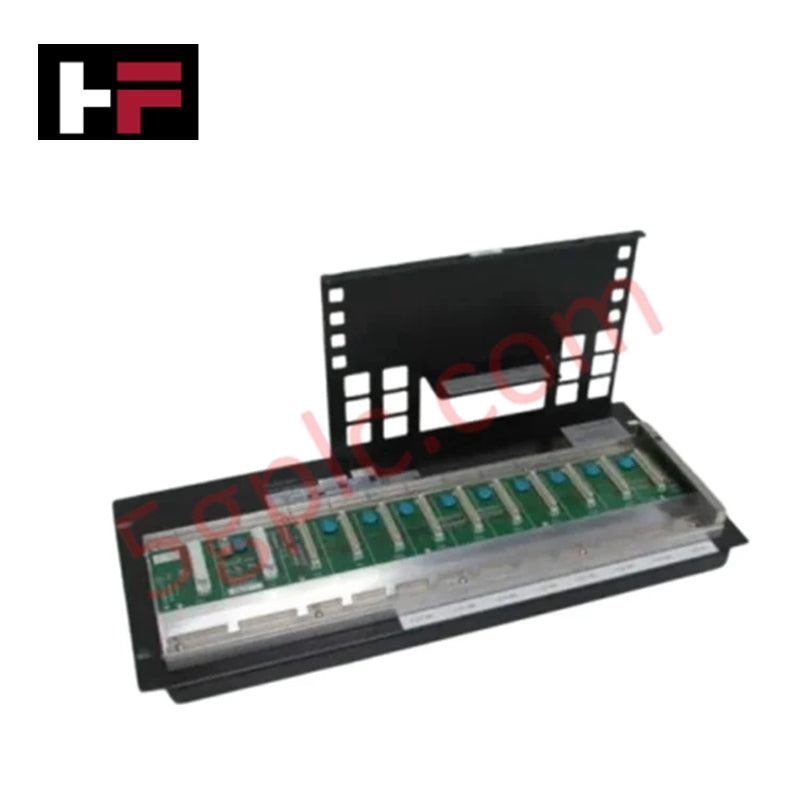

El Yokogawa AFV30D-A41152 funciona como el centro de procesamiento principal para el Sistema de Control Distribuido (DCS) CENTUM VP . Esta Unidad de Control de Campo Dúplex (FCU) ejecuta algoritmos de control complejos y gestiona el tráfico de datos entre la estación del operador y los nodos de campo. Al utilizar una arquitectura de procesador dual redundante, la unidad garantiza un control de proceso ininterrumpido incluso durante transiciones de hardware. Suministramos esta unidad como 100% Nueva y Original, proporcionando la base de hardware necesaria para una automatización industrial de alta disponibilidad.
Desglose del Número de Parte: AFV30D-A41152
Yokogawa especifica la capacidad funcional y la configuración de potencia mediante un sistema modular de sufijos:
| Código | Especificación | Definición Técnica |
| AFV30D | Modelo | Unidad de Control de Campo Dúplex (para Vnet/IP y FIO) |
| A | Tipo | Tipo estándar para CP471/VR5532 |
| 4 | Redundancia | Vnet/IP dual redundante, fuente de alimentación dual redundante |
| 1 | Estilo | Estilo 1 |
| 1 | Alimentación | Fuente de alimentación de 100-120 V CA |
| 5 | Protección | Tipo básico (sin protección contra explosiones) |
| 2 | Revisión | Revisión de hardware R6.01 o posterior |
Especificaciones Técnicas
El AFV30D-A41152 incorpora componentes de computación de alto rendimiento para manejar cargas de E/S a gran escala:
-
Procesador: VR5532 (Velocidad de reloj: 350 MHz)
-
Memoria Principal: 128 MB
-
Redundancia: Módulos de procesador dual redundantes con conmutación automática
-
Interfaz de Comunicación: Vnet/IP dual redundante (1 Gbps)
-
Conectividad de Nodos: Soporta hasta 13 unidades de nodo por FCU
-
Respaldo de Memoria: Batería integrada mantiene datos hasta por 72 horas
-
Recarga de Batería: Requiere mínimo 48 horas para carga completa
-
Salida de Contacto: 2 terminales (NC, C) con clasificación de 30 V CC, máximo 0.3 A
-
Montaje: Montaje estándar en rack de 19 pulgadas
Ventajas de Ingeniería
El AFV30D-A41152 resuelve riesgos operativos críticos en industrias con procesos intensivos:
-
Conmutación sin Interrupciones: La configuración dúplex del procesador VR5532 sincroniza datos en tiempo real. Si el procesador activo detecta una falla, el módulo en espera asume el control en milisegundos, evitando interrupciones en el proceso o paradas de seguridad en aplicaciones sensibles como químicas o energéticas.
-
Escalabilidad Masiva: Una FCU gestiona hasta 13 unidades de nodo. Esta alta conectividad permite a los ingenieros consolidar el control de secciones completas de la planta en un solo rack, reduciendo el espacio requerido en la sala de control y simplificando la topología de la red.
-
Robustecimiento de la Red Vnet/IP: La interfaz de comunicación dual redundante elimina puntos únicos de falla en el bus de planta. El sistema cambia automáticamente de ruta si detecta una ruptura de cable o falla en el puerto del switch, manteniendo la visibilidad continua para el operador.
-
Autonomía Extendida de Energía: Durante una pérdida total de energía en la instalación, la batería de respaldo de 72 horas preserva el contenido de la SRAM. Esto asegura que el DCS retenga todos los estados y parámetros actuales del proceso, permitiendo un reinicio rápido y sincronizado una vez que regresa la energía.
Preguntas Frecuentes
-
¿Esta unidad incluye los módulos procesadores CP471 por defecto?
El AFV30D-A41152 se refiere a la configuración del chasis/base. Aunque el backplane soporta procesadores dúplex, debe verificar si su requerimiento incluye los módulos CP471 o si solo está reemplazando la unidad base.
-
¿Cuál es el significado del código de estilo "Revisión 2"?
La Revisión 2 (indicada por el '2' final) garantiza compatibilidad con CENTUM VP R6.01 o posterior. Esta revisión incluye firmware actualizado y mejoras de hardware que mejoran la estabilidad térmica a largo plazo en comparación con las unidades "Revisión 1" anteriores.
-
¿Cómo funciona la salida de contacto READY?
La unidad proporciona una salida de contacto seco para indicar el estado de salud de la FCU. Puede cablearla directamente a un panel de anunciadores cableado o a un temporizador watchdog externo para proporcionar una alerta independiente si el controlador entra en estado de falla.
-
¿Puedo montar esta unidad en un gabinete poco profundo?
El AFV30D requiere un rack estándar de 19 pulgadas. Debido a que utiliza convección natural para la refrigeración, debe mantener un espacio mínimo de 3U (aprox. 133 mm) por encima y por debajo de la unidad para evitar acumulación de calor dentro del gabinete.
