Detalles del producto

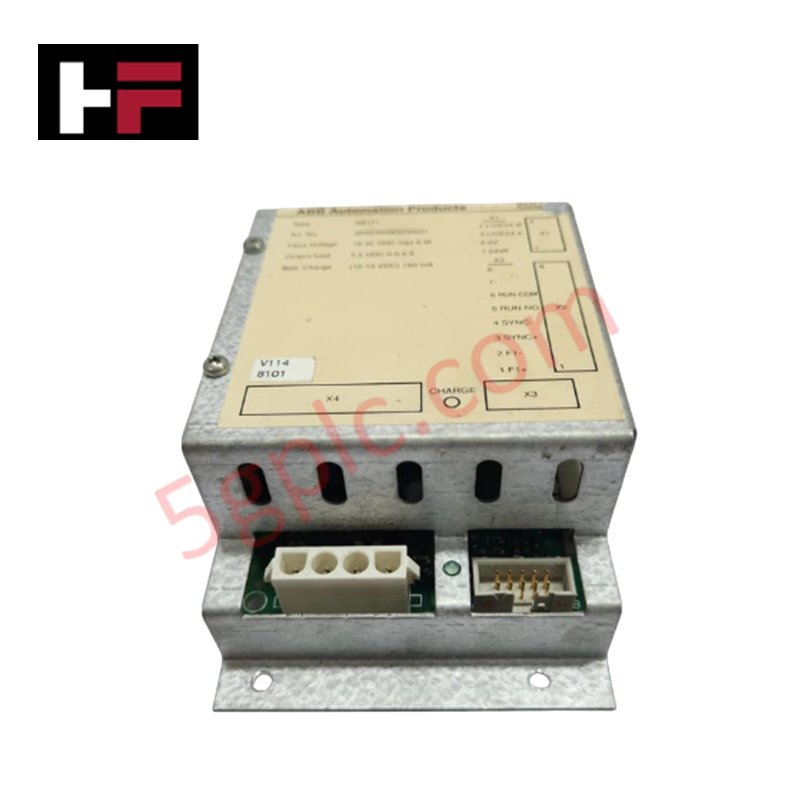

El ABB SB171 3BSE004802R0001, también catalogado como fuente de alimentación de respaldo SB171, funciona como un componente de hardware específico para la carga de mantenimiento y la conservación de unidades de batería NiCd externas de 12 V y 4 Ah dentro de las plataformas del sistema de control de procesos ABB Advant Master. El módulo gestiona el almacenamiento temporal de energía para garantizar la retención continua de la RAM y la copia de seguridad de la memoria del sistema de la CPU durante caídas de tensión del bus principal o fallos de la alimentación eléctrica principal.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | SB171 3BSE004802R0001 (3BSE004802R1) |
| Marca | ABB |
| Origen | Suecia |
| Tipo de producto | Fuentes de alimentación |
| Carga prevista | Circuito cargador de batería NiCd de 12 V y 4 Ah |
| Dimensiones | 234 mm x 90 mm x 54 mm |
| Peso neto | 0.315 kg |
| Temperatura de funcionamiento | De 0 a +55 °C (temperatura ambiente estándar del panel) |
| Consumo de energía | Obtiene alimentación de los rieles de alimentación del panel posterior del subbastidor |
Velocidad de comunicación del bus del panel posterior y compatibilidad del firmware flash
El módulo de alimentación de respaldo se instala directamente en el subbastidor del controlador y mantiene una distribución estable de la tensión en todo el bus interno sin afectar la velocidad de comunicación del bus del panel posterior. La supervisión constante de la tensión de la batería evita la pérdida de datos en las ubicaciones de memoria volátil de los controladores host, manteniendo la integridad de los datos para redes deterministas Profinet o EtherNet/IP durante las interrupciones de la alimentación principal. La capa de hardware funciona completamente de forma independiente de las revisiones de compatibilidad del firmware flash, lo que garantiza una protección operativa continua.
Preguntas frecuentes
P: ¿Qué tipo de batería admite el circuito de carga del SB171?
R: El módulo está diseñado específicamente para cargar y mantener un conjunto de baterías de níquel-cadmio (NiCd) de 12 V y 4 Ah.
P: ¿Cómo se integra mecánicamente el módulo SB171 en el sistema?
R: El módulo se instala directamente en la ranura del chasis del subbastidor y se conecta a los rieles de alimentación del panel posterior mediante conectores de borde de bastidor estándar.
Directrices para la instalación en campo
- Desconexión de la alimentación: Asegúrese de que la alimentación del subbastidor esté desconectada antes de insertar o retirar el módulo de alimentación.
- Alineación de la ranura: Guíe el módulo SB171 por los rieles de montaje del subbastidor hasta que los conectores de alimentación del panel posterior queden completamente acoplados.
- Fijación: Apriete los tornillos de retención superior e inferior para garantizar una correcta conexión a tierra y una sujeción mecánica adecuada dentro del bastidor.
- Cableado de la batería: Conecte los terminales de la batería NiCd externa de 12 V respetando estrictamente la polaridad para evitar que se funda el fusible interno o se produzca un fallo en el circuito de carga.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
