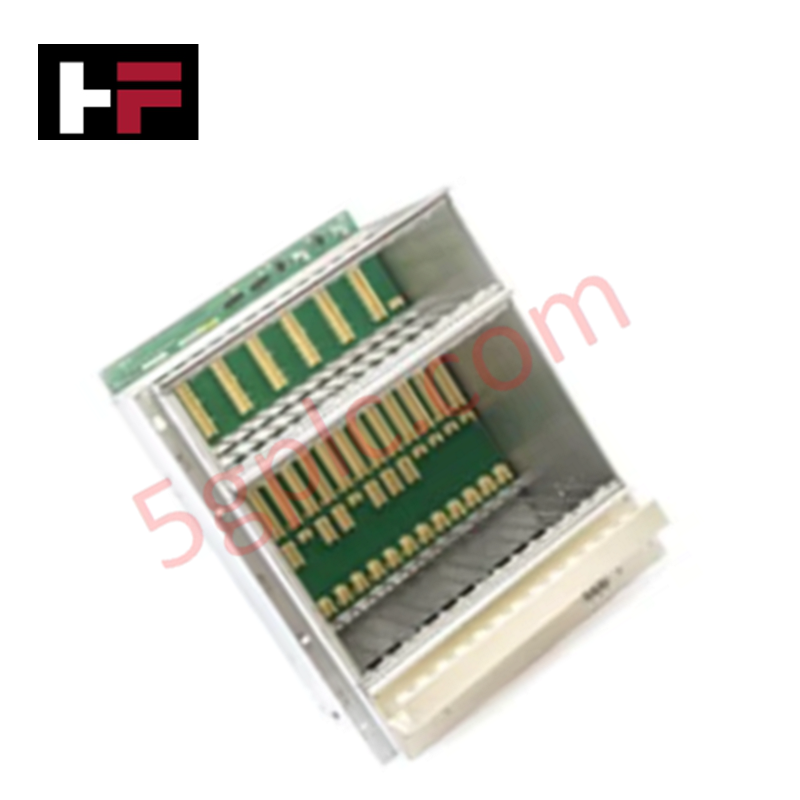

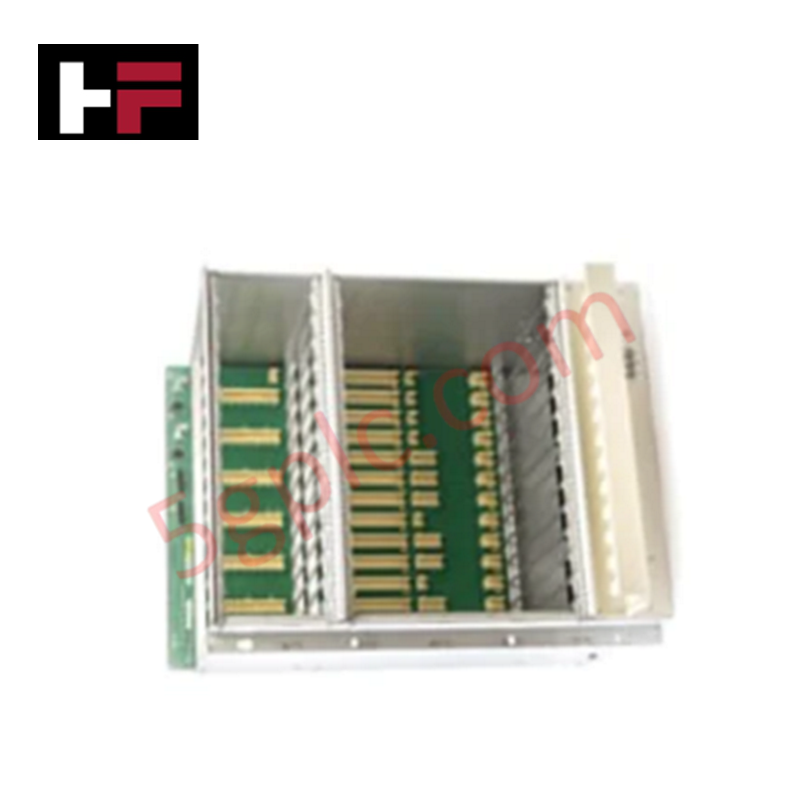

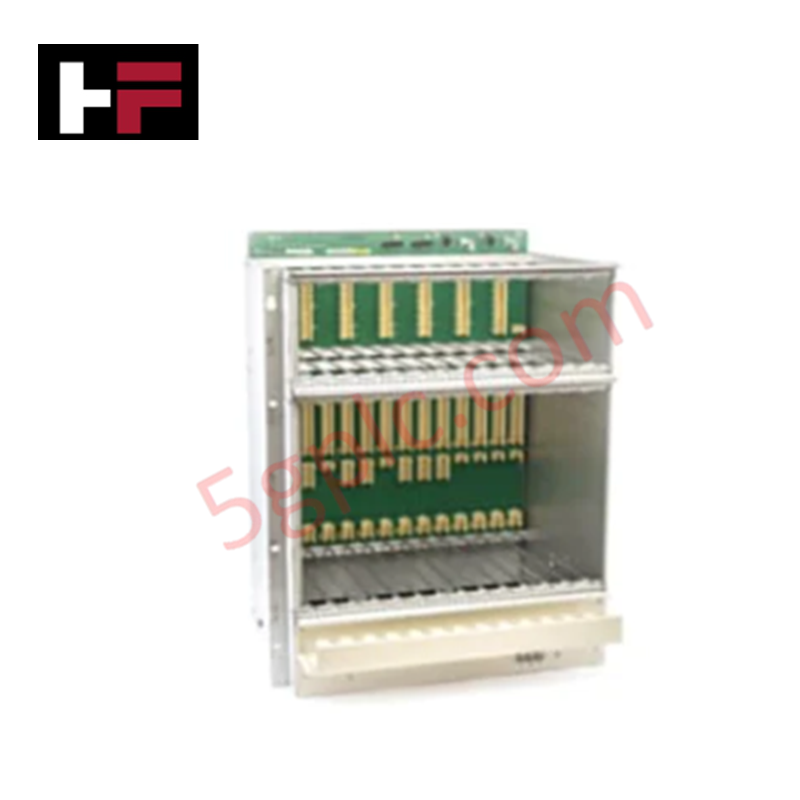

Subrack controlador Advant ABB RF520 3BSE000741R1

Configurado para el alojamiento de módulos y la distribución eléctrica del backplane en redes Advant Controller, el ABB RF520 3BSE000741R1 (Subrack RF520) proporciona ejecución física/eléctrica directa.

Especificaciones de Hardware

Velocidad de Comunicación del Bus del Backplane y Escalado de Densidad

El chasis RF520 integra la matriz del backplane BB510 para regular la velocidad de comunicación del bus del backplane y la atenuación de diafonía en las líneas lógicas. Esta configuración de 12SU establece un corte de dirección de hardware en todas las ranuras funcionales, emparejando índices fijos de ranura con buses de datos paralelos. Las trazas estructurales dentro de la placa multilayer del backplane preservan los límites de impedancia de señal a través de transiciones de escalado de alta densidad de E/S. Las terminaciones eléctricas integradas en la red BB510 limitan los perfiles de reflexión de señal durante picos de comunicación, manteniendo márgenes de reloj y sincronización entre los controladores maestros activos y las interfaces de línea periféricas vecinas.

Preguntas Frecuentes

P: ¿El backplane BB510 dentro del subrack RF520 soporta extracción en vivo completa y operaciones de intercambio en caliente para todos los módulos alojados?

R: El soporte para intercambio en caliente depende de la arquitectura específica del módulo insertado. Los pines de la línea lógica del backplane utilizan longitudes físicas escalonadas para manejar rutas de precarga y conexión a tierra primero, pero la ejecución de intercambio en caliente a nivel de usuario debe cumplir con la compatibilidad del firmware flash y los umbrales de aislamiento del bus lógico de los módulos de procesamiento anfitriones.

P: ¿Cómo afectan las anomalías o fallas de impedancia en el backplane la velocidad de comunicación interna?

R: Defectos físicos en las trazas, oxidación o contaminación en los pines BB510 degradan la impedancia característica de alta frecuencia. Esto resulta en reflexiones de señal y errores de paridad, provocando reintentos automáticos que disminuyen la velocidad general de comunicación del bus del backplane y pueden interrumpir ciclos de procesamiento deterministas en tiempo real.

Guías para la Instalación en Campo

1. Alineación Mecánica de la Carcasa: Monte el chasis subrack de 12SU dentro de una carcasa estándar de rack industrial. Asegure todos los pernos de montaje estructurales externos al marco de la carcasa para evitar que vibraciones mecánicas de alta frecuencia fatiguen las uniones físicas de los conectores.
2. Puesta a Tierra y Blindaje del Backplane: Conecte el terminal de puesta a tierra dedicado en el marco del chasis RF520 al plano de tierra maestro del sistema. Use una correa de cobre de baja impedancia para minimizar la inyección de ruido de alta frecuencia en el bus interno BB510.
3. Filtro de Aire y Gestión Térmica: Instale el conjunto de filtro de aire especificado 3BSC930057R1 en el canal de entrada del subrack. Asegure que las corrientes de aire verticales ambientales no estén obstruidas para evitar acumulación de calor dentro de la matriz densa de escalado de E/S.
4. Protección de Cableado y Conectores: Verifique que todos los cables de alimentación y bus estén enrutados sin introducir tensión en las uniones del backplane. Compruebe que todos los rieles guía estén alineados correctamente antes de insertar los módulos en los sockets BB510 para evitar doblar los pines del backplane.
