Protección de Transformador ABB RET670 1MRK004816-CB Serie

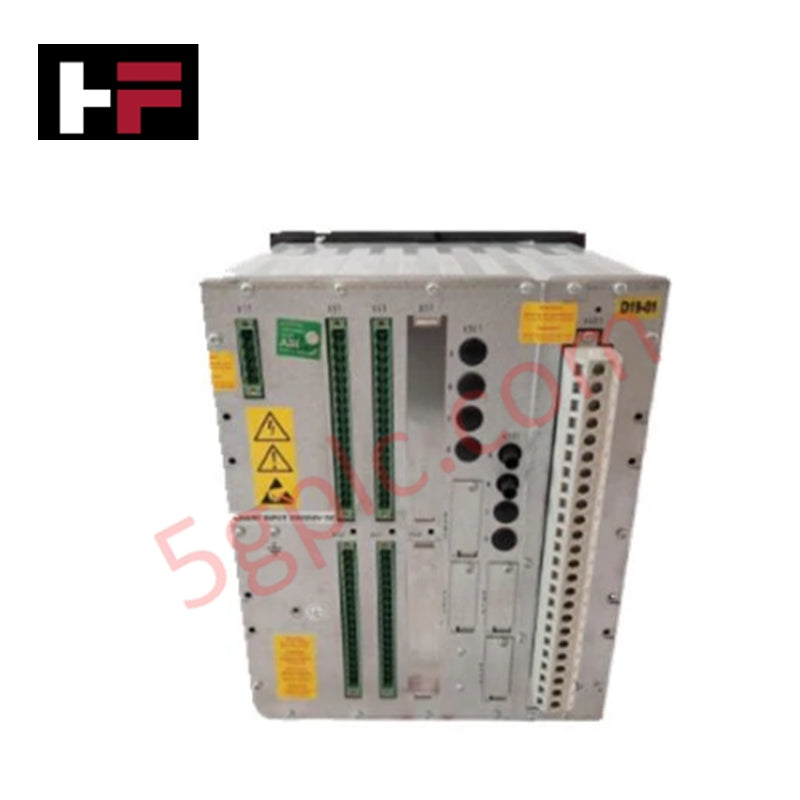

Configurado para el seguimiento diferencial de transformadores con múltiples devanados y el procesamiento localizado de comandos de interruptores en redes de alta tensión, el ABB 1MRK004816-CB (Relé de Protección de Transformador RET670) proporciona ejecución física/eléctrica directa. El instrumento captura corrientes y voltajes secundarios de configuraciones eléctricas de 3 devanados para realizar cálculos de restricción en tiempo real y gestionar vías de contacto de disparo físico de alta velocidad.

Especificaciones de Hardware

Rendimiento en Redes Determinísticas Profinet / EtherNet/IP

Para ejecutar cálculos diferenciales dentro de tramas de red determinísticas, los registros de medición sincronizan variables a través de buses internos de backplane. El módulo RET670 mapea sus variables de señal localizadas usando límites fijos que cumplen con los parámetros de velocidad de comunicación especificados para el bus de backplane. La huella de E/S de alta densidad se adapta a diferentes arquitecturas de subestaciones mediante perfiles estándar de escalado de densidad de E/S, que requieren compatibilidad verificada de firmware flash en todas las tarjetas de comunicación para eliminar retrasos internos en el enrutamiento de datos a través de rutas de fibra IEC 61850.

Preguntas Frecuentes

P: ¿Permite el RET670 1MRK004816-CB la extracción en caliente bajo carga activa?

R: No. Está prohibido el intercambio en caliente de los módulos de procesamiento primario o las tarjetas de entrada de corriente. Las líneas secundarias del transformador de corriente deben ser cortocircuitadas externamente y la alimentación principal aislada antes de la extracción física del módulo para evitar fallos por voltaje inductivo alto.

P: ¿Qué mecanismos se implementan para asegurar alta estabilidad ante corrientes de irrupción durante la inicialización del transformador?

R: El firmware utiliza algoritmos numéricos integrados para analizar componentes armónicos 2º y 5º, diferenciando eventos de irrupción magnetizante y sobreexcitación de cortocircuitos reales internos en los devanados.

P: ¿Cómo se protege la matriz de alimentación contra caídas de voltaje AC/DC de doble fuente?

R: El bloque interno de entrada de alimentación de amplio rango usa rutas de filtro de entrada separadas para amortiguar fluctuaciones en los umbrales de 24 - 250 V CC y 80 - 240 V CA, manteniendo la operación ininterrumpida de la CPU.

Guías para la Instalación en Campo

• Puesta a tierra del marco del subrack: Instale una trenza de cobre de baja impedancia entre el perno de puesta a tierra del chasis trasero y la barra de tierra primaria del cubículo para maximizar la supresión electromagnética.
• Restricciones en el enrutamiento de CT secundarios: Verifique que todos los enlaces de transformadores de corriente pasen por conjuntos de terminales tipo cortocircuito. Nunca permita una conexión secundaria en circuito abierto durante alteraciones en el sistema en vivo.
• Aislamiento de rutas de red: Separe todas las líneas ópticas y de cobre RJ-45 de las líneas de control AC pesadas adyacentes dentro de las rutas de enrutamiento del gabinete para prevenir interferencias inductivas en la señal.
