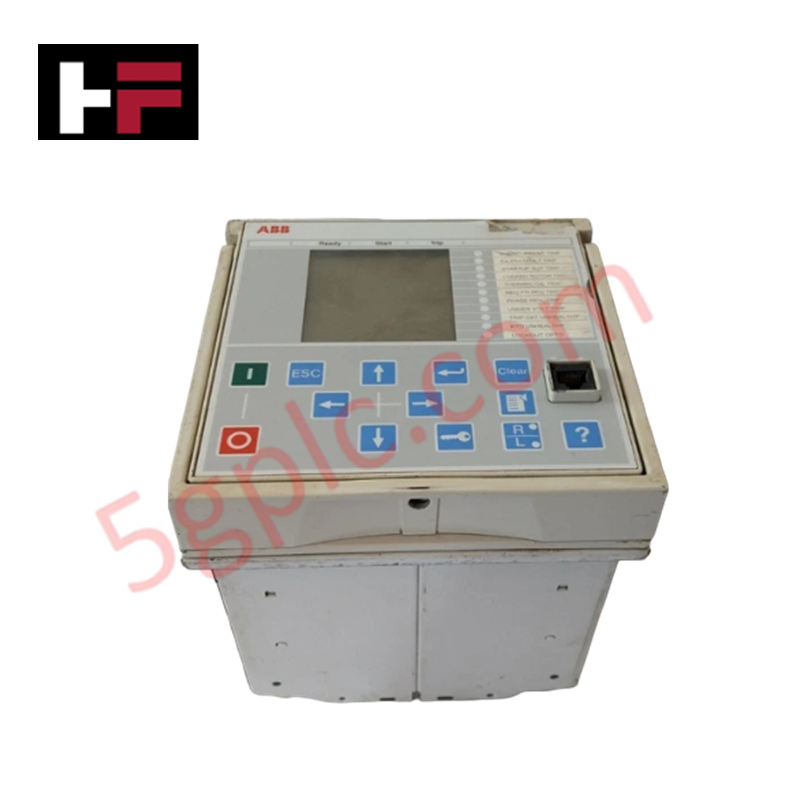

Relé de Protección y Control de Motor ABB REM615E_D Serie Relion 615

Configurado para el seguimiento de sobrecarga térmica de alta velocidad y aislamiento de fallas de fase en circuitos de motores industriales de media tensión, el ABB REM615E_D (REM615 Relé de Protección y Control de Motores) proporciona ejecución física/eléctrica directa. La estructura de hardware muestrea continuamente entradas analógicas de corriente y voltaje multicanal a 50/60 Hz para comandar el aislamiento localizado del circuito mediante contactos de salida físicos durante anomalías del rotor o condiciones de desequilibrio de fase.

Especificaciones de Hardware

Rendimiento de Redes Determinísticas Profinet / EtherNet/IP

Para mantener la monitorización visual en tiempo real y el registro de datos bajo estados críticos de falla del motor, las tablas internas de medición dirigen los marcos de datos directamente a la pila de comunicación. Las interfaces físicas del subrack coordinan la alineación temporal usando reglas específicas que cumplen con las licencias de velocidad de comunicación del bus interno. Las modificaciones del sistema que amplían los bucles de entrada utilizan opciones estandarizadas de escalado de densidad de E/S, que manejan parámetros multiprotocolo. Este diseño requiere compatibilidad absoluta de firmware flash entre las tarjetas periféricas y la CPU central para eliminar la latencia en el enrutamiento de paquetes sobre redes IEC 61850.

Preguntas Frecuentes

P: ¿Se puede extraer la unidad extraíble REM615E_D de su carcasa enchufable mientras el motor está en funcionamiento?

R: No. Está prohibido el desbloqueo completo y la extracción del conjunto interno de protección bajo carga activa del motor. Aunque el diseño enchufable cuenta con mecanismos automáticos de cortocircuito del transformador de corriente, debe realizarse una verificación manual de los bloques de cortocircuito externos del TC para garantizar la seguridad antes de retirar físicamente el módulo.

P: ¿Cómo maneja el módulo las fluctuaciones en los niveles de alimentación auxiliar de la estación?

R: El circuito de alimentación interna de amplio rango acepta entradas entre 48 - 250 V CC y 100 - 240 V CA, utilizando etapas internas de filtrado para mantener la ejecución ininterrumpida de la CPU durante caídas transitorias de voltaje en la red.

P: ¿Qué estados de falla ocurren si la versión del firmware del módulo de red difiere de la unidad base?

R: Una discrepancia en la revisión del firmware provoca un error interno del watchdog de hardware, que aísla el enlace de comunicación del backplane, muestra un error diagnóstico en la pantalla local y coloca los contactos de salida protectores en un estado seguro y desactivado.

Guías para la Instalación en Campo

• Conexión a Tierra de Baja Impedancia: Asegure una correa de cobre gruesa desde el terminal de tierra de la carcasa trasera directamente al bus de tierra principal del panel. Asegúrese de que las superficies de montaje estén completamente libres de pintura no conductora o películas de óxido.
• Alineación del Circuito Secundario del TC: Antes de energizar, verifique que todas las conexiones externas del transformador de corriente coincidan con las entradas de corriente secundaria designadas de 1 A o 5 A en la matriz de terminales del relé.
• Restricciones en el Diseño del Recorrido de la Red: Enrute todas las líneas de comunicación (RJ-45 o fibra óptica) a través de ductos dedicados separados del cableado de alimentación de motor de corriente alterna de alta tensión para evitar ruido electromagnético inducido.
