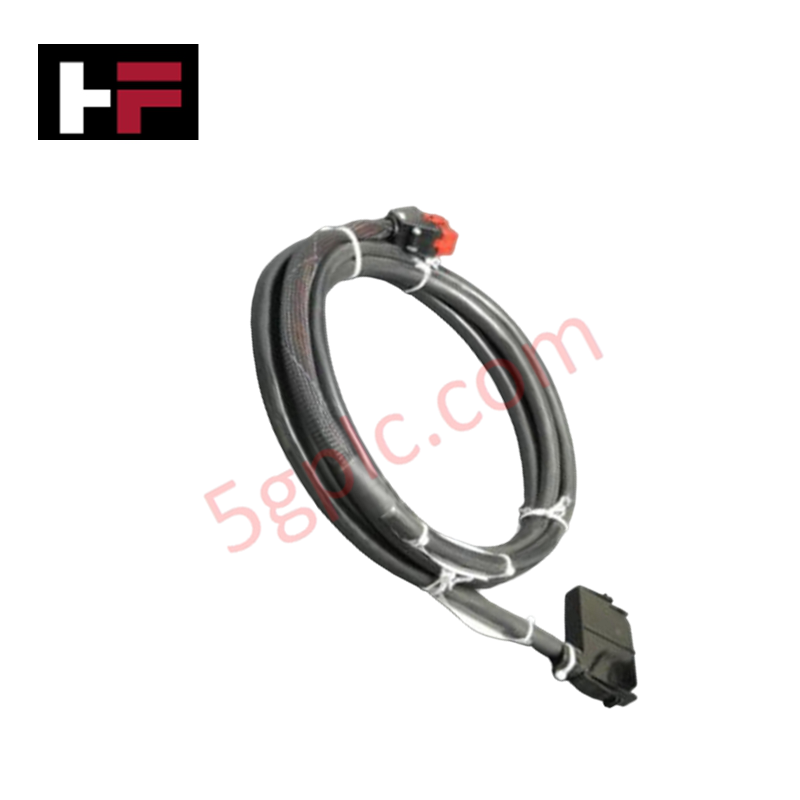

Unidad de terminación de cable ABB NKTU01-8

El ABB NKTU01-8, también catalogado como cable de unidad de terminación NKTU01, funciona como un componente de hardware especializado para el direccionamiento de señales multicanal entre módulos de E/S y unidades de terminación en los sistemas ABB Symphony Harmony y Bailey INFI 90.

Especificaciones del hardware

Placa posterior de red determinista e integridad de las señales del sistema

El conjunto de cables NKTU01-8 establece conexiones de pines punto a punto entre los cabezales de los módulos de E/S del subbastidor y las unidades de terminación externas. Diseñado para preservar el aislamiento de los canales y la fidelidad de las señales, el conjunto mantiene la velocidad de comunicación del bus de la placa posterior en canales de E/S de alta densidad sin introducir distorsión de señal ni desajustes de impedancia.

Como interconexión de hardware completamente pasiva, el cable elimina los requisitos de compatibilidad del firmware entre todas las revisiones compatibles de los módulos ABB Symphony Harmony. La construcción con conductores apantallados resiste las interferencias electromagnéticas de las líneas de distribución eléctrica cercanas dentro de los gabinetes industriales.

Preguntas frecuentes

P: ¿El conjunto de cables NKTU01-8 requiere alimentación de la placa posterior del bastidor del sistema?

R: No, el NKTU01-8 es un conjunto de cables pasivo que direcciona señales analógicas y discretas directamente entre los cabezales sin consumir energía.

P: ¿Es necesario realizar cambios en la configuración del software al reemplazar un cable existente por el NKTU01-8?

R: No se requiere ninguna modificación del software ni del firmware; el cable funciona de forma transparente en la capa física del hardware.

P: ¿Qué precauciones deben tomarse antes de desconectar el cable de una unidad de terminación?

R: Las fuentes de alimentación de campo y los lazos de señal conectados a la unidad de terminación deben desenergizarse o aislarse antes de la desconexión para evitar picos de señal o disparos falsos del sistema.

Directrices de instalación en campo

• Aísle todas las fuentes externas de alimentación de campo y los lazos de señal conectados a la unidad de terminación antes de instalar o retirar el cable.
• Use una pulsera antiestática conectada a tierra durante la manipulación para proteger la lógica de los módulos adyacentes contra descargas electrostáticas.
• Dirija el conjunto de cables a través de los conductos de cableado del gabinete, asegurándose de respetar los radios mínimos de curvatura para evitar la fatiga de los conductores.
• Alinee estrictamente los conectores del cable con los pasadores guía de los cabezales del módulo y de la unidad de terminación, empujando en línea recta hasta que encajen los pestillos de bloqueo.
• Fije las abrazaderas de retención del alivio de tensión dentro del gabinete para evitar desplazamientos mecánicos causados por las vibraciones del gabinete.
