ABB NKEB01 Bailey Serie Infi 90ABB NKEB01 Bailey Serie Infi 90ABB NKEB01 Bailey Serie Infi 90
ABB NKEB01 Bailey Serie Infi 90
ABB NKEB01 Bailey Serie Infi 90
ABB NKEB01 Bailey Serie Infi 90

ABB NKEB01 Bailey Serie Infi 90


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : NKEB01

TIPO DE PRODUCTO : Cables de Interconexión

VENDEDOR DEL PRODUCTO : ABB


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

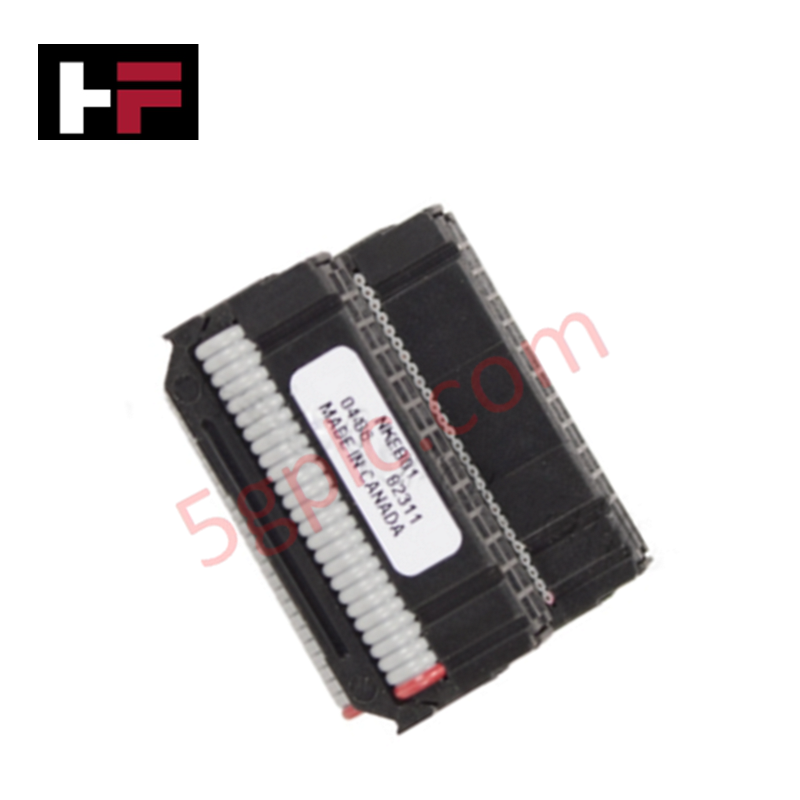

El ABB NKEB01, también catalogado como el cable de interconexión Expander Bus NKEB01, funciona como un componente de hardware dedicado para la extensión paralela de alta velocidad del backplane dentro de las topologías del sistema de control distribuido ABB Bailey Infi 90. El hardware establece un puente físico entre unidades de montaje de módulos (MMUs) adyacentes, permitiendo el mapeo sin obstáculos de palabras de datos a través de segmentos locales del rack. Diseñado como un conjunto de cinta plana de 38 mm, este enlace de conexión enruta señales de reloj sincronizadas y tramas de comunicación a nivel lógico entre módulos de chasis objetivo como el IEMMU11, IEMMU12, IEMMU21 y IEMMU22.

Especificaciones de Hardware

Parámetro Especificación
Modelo NKEB01
Marca ABB Bailey
Origen Estados Unidos
Peso 0.1 kg
Dimensiones 5.1 cm x 5.1 cm x 2.5 cm
Temperatura de operación 0 a +60 °C (Se aplican parámetros industriales estándar)
Consumo de energía Componente pasivo (Carga operativa cero)
Tipo de cable Cable de cinta de interconexión Expander Bus
Longitud del cable 38 mm (1.5 pulg.)
Compatibilidad del sistema Unidades de montaje de módulos Bailey Infi 90 / Net 90 (IEMMU11/12/21/22)

Licencias de Velocidad de Comunicación del Bus Backplane

El conjunto de interconexión NKEB01 mantiene los criterios de impedancia de la línea de transmisión necesarios para sostener las licencias de velocidad de comunicación del bus backplane calificadas a través de múltiples segmentos de procesamiento. El diseño paralelo de los conductores suprime las reflexiones de propagación de señal y el desfase entre ranuras secuenciales del rack. Esta sincronización física previene tiempos de espera en la transmisión durante rutinas de escalado de alta densidad de E/S, verificando que los controladores lógicos expandidos consulten las tramas de datos dentro de ventanas deterministas de microsegundos.

Preguntas Frecuentes

P: ¿Se puede desconectar o reemplazar el conjunto de cable NKEB01 mientras las Unidades de Montaje de Módulos anfitrionas están energizadas?

R: No. Retirar la conexión del bus expander bajo tensión rompe la arquitectura lógica paralela activa del backplane, causando errores inmediatos en el bus de la CPU, fallos en la sincronización de estado y posible daño por transitorios de voltaje a los transceptores de comunicación adyacentes.

P: ¿Qué verificaciones estructurales deben realizarse respecto al diseño de cinta de 38 mm durante la instalación?

R: El factor de forma corto de la cinta está ajustado para minimizar la resistencia de traza. Debe mantenerse libre de pliegues agudos, perforaciones superficiales en el aislamiento o torsiones que puedan comprometer la alineación de los conductores paralelos e inducir diafonía localizada de señal.

P: ¿Cómo impacta este módulo de interconexión pasivo en las latencias de procesamiento del bucle del controlador maestro?

R: El NKEB01 introduce retrasos insignificantes en las puertas de transmisión. Actúa estrictamente como una traza física de baja impedancia, permitiendo que el sistema mantenga sus velocidades de bus síncronas objetivo a través de marcos de montaje de hardware separados.

Guías para la Instalación en Campo

El cable de cinta NKEB01 debe alinearse plano con los conectores de pines múltiples del bus expander ubicados en los paneles traseros de las Unidades de Montaje de Módulos objetivo. Presione el conector hembra cuadrado sobre los pines del conector hasta que las pestañas de bloqueo laterales encajen completamente para evitar conexiones parciales. Las rutas de cableado no deben cruzar cerca de conductores de potencia pesada, contactores o líneas de corriente alterna para mitigar el acoplamiento de ruido electromagnético en modo común. La conexión a tierra se maneja a través de los puntos de contacto del chasis estructural de las capas integradas del backplane MMU.
