Detalles del producto

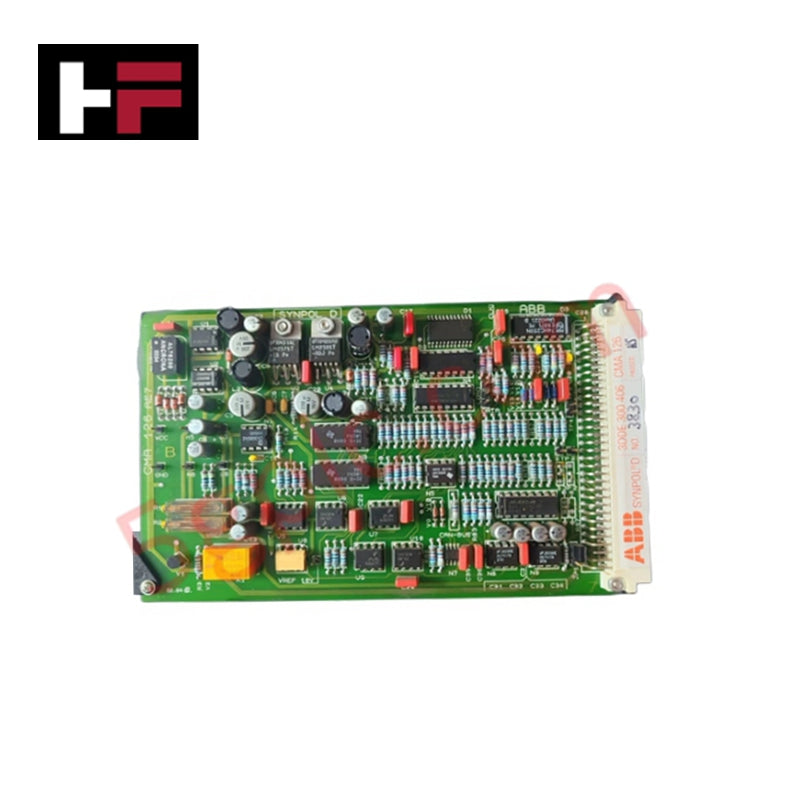

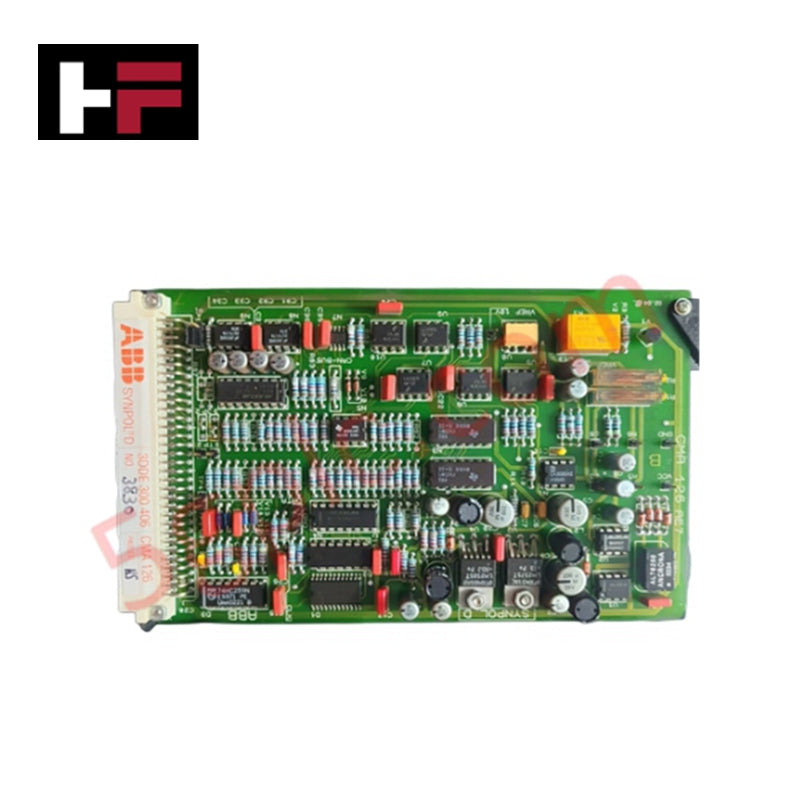

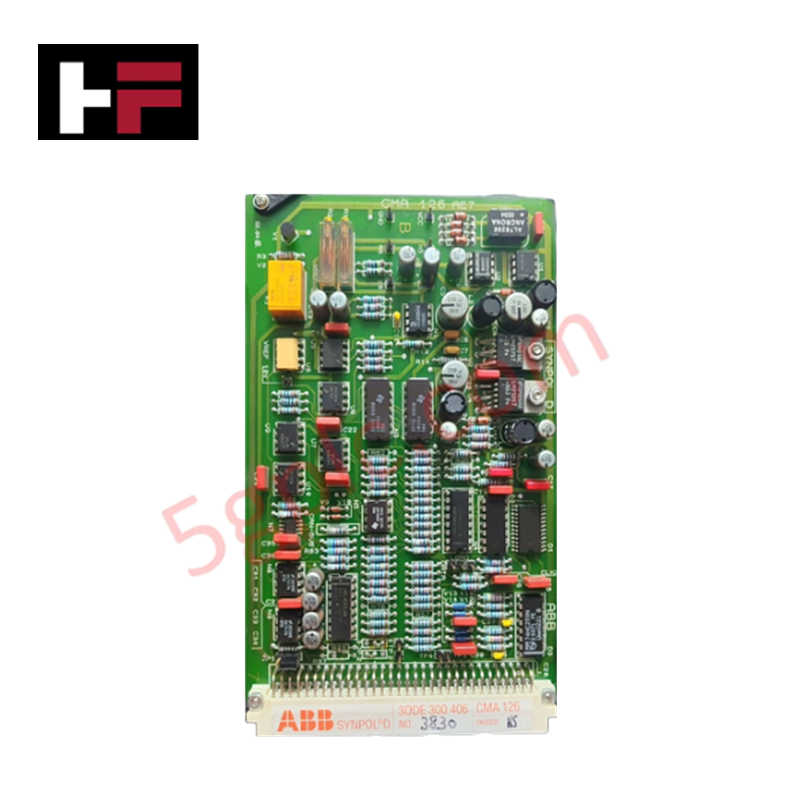

La ABB CMA 126 3DDE 300 406, también catalogada como la tarjeta de interfaz CMA 126, funciona como un componente de hardware dedicado para la traducción multiprotocolo de fieldbus dentro de arquitecturas de red SYNPOL D. El módulo facilita la interfaz física y eléctrica entre los controladores de variadores de motor de CA y las redes industriales de supervisión. Gestiona la conversión de paquetes de datos seriales a través de dos nodos RS-485 aislados y una capa física Ethernet, manteniendo el intercambio de datos concurrente con hasta 16 unidades de variadores externas simultáneamente, mientras opera con una alimentación externa nominal de 24 VDC.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | CMA 126 3DDE 300 406 |
| Marca | ABB |
| Origen | Suecia |
| Peso | 0.35 kg |
| Dimensiones | 126 mm x 45 mm x 68 mm |
| Temperatura de operación | -20 a 70 °C |
| Consumo de energía | 2.5 W |
| Protocolos soportados | CANopen, PROFIBUS DP, Modbus RTU |
| Interfaces físicas | 2x puertos RS-485 aislados, 1x puerto Ethernet, 1x puerto USB |
| Capacidad de variadores | Hasta 16 variadores simultáneamente |
| Grado de protección | IP20 |
Alineación con Redes Determinísticas Profinet y EtherNet/IP
El diseño de hardware de la ABB CMA 126 presenta aislamiento galvánico distintivo para sus puertos seriales, manteniendo la estabilidad de ejecución sobre estructuras de bus RS-485 de larga distancia. El núcleo de procesamiento interno asigna registros de memoria dinámicamente para conciliar protocolos de comunicación determinísticos con las limitaciones de velocidad del bus backplane. Esta implementación minimiza la latencia al enlazar parámetros estándar de fieldbus en entornos Ethernet de alta velocidad, asegurando tiempos de ciclo predecibles durante la coordinación de múltiples variadores.
Preguntas Frecuentes
P: ¿El puerto USB en el panel frontal está diseñado para monitoreo continuo en tiempo real del variador?
R: No, la interfaz USB está destinada exclusivamente para mantenimiento localizado, actualizaciones de configuración de parámetros y acceso diagnóstico temporal. No está diseñada para control en tiempo real continuo con aislamiento contra ruido.
P: ¿Cuáles son las restricciones respecto a las capacidades de hot-swap de esta tarjeta de interfaz?
R: Este módulo no soporta hot-swap. Extraer o insertar la tarjeta mientras la alimentación de 24 VDC está activa puede inducir transitorios eléctricos que interrumpen la topología de la red RS-485 conectada o degradan componentes lógicos internos.
P: ¿Cómo se implementa el aislamiento del puerto RS-485 en esta tarjeta física?
R: Los dos puertos RS-485 cuentan con aislamiento galvánico integrado para evitar que corrientes de bucle de tierra se propaguen desde el chasis del variador de motor hacia el backplane central de automatización.
Guías para la Instalación en Campo
La tarjeta de interfaz debe montarse dentro de un gabinete industrial seguro que proporcione una clasificación IP24 o superior para mitigar la contaminación ambiental. Al cablear las redes RS-485, utilice cableado de par trenzado blindado y aplique resistencias de terminación estándar (típicamente 120 ohmios) en ambos extremos del segmento físico del bus. Todos los blindajes de los cables de comunicación deben conectarse directamente al riel de tierra funcional mediante abrazaderas de puesta a tierra de baja impedancia. Mantenga una distancia física mínima de 100 mm entre las líneas de comunicación y los cables de alimentación de motor de CA de alta tensión dentro de los ductos para eliminar diafonía e inyección de ruido electromagnético.
