Detalles del producto

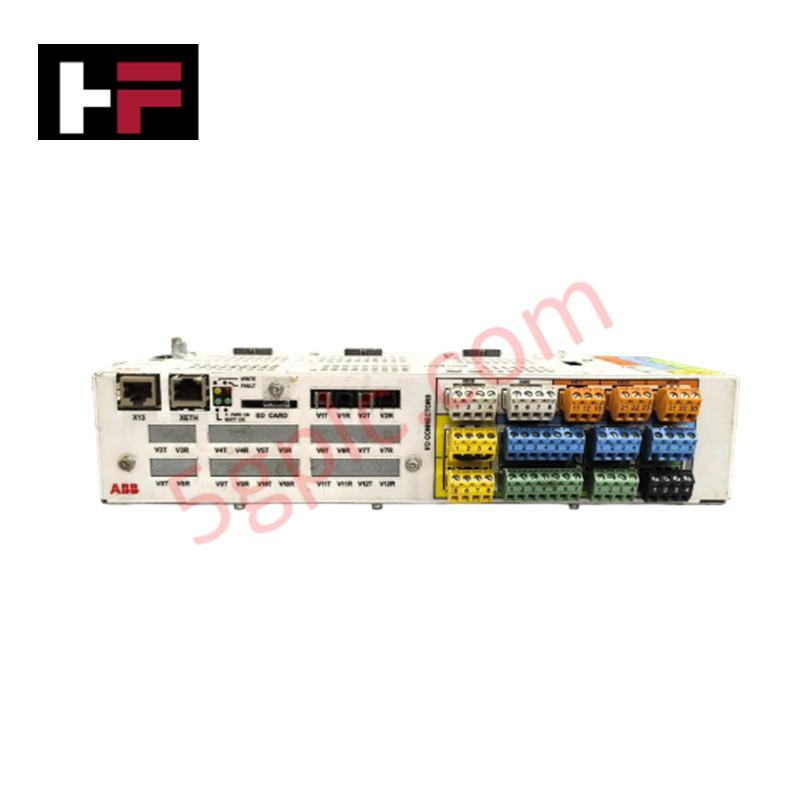

El ABB 3AUA0000110429 J, también catalogado como la BCU-02 BCON-12C Main Assembly Control Unit, funciona como un componente de hardware dedicado para el procesamiento directo de enlaces de inversores de fibra óptica y la adquisición de datos para el rastreo de fallos dentro de las plataformas multidrive ACS880.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | BCU-02 BCON-12C (3AUA0000110429 J) |
| Marca | ABB |
| Origen | Finlandia |
| Peso | 0.11 kg |
| Dimensiones | 311 mm x 139 mm x 84 mm |
| Temperatura de funcionamiento | Temperatura ambiente estándar del armario (-10 a 55 grados C) |
| Consumo de energía | Alimentación auxiliar de 24 VDC |
| Interfaz de señal | Enlaces de inversores de fibra óptica |
| Almacenamiento de memoria | Ranura para tarjeta de memoria SDHC |
| Plataforma del sistema | Sistemas multidrive ABB ACS880 |
Integración de redes deterministas y escalabilidad de la densidad de E/S
La unidad de control principal BCU-02 se conecta a los módulos de alimentación de los inversores mediante enlaces ópticos dedicados para mantener una distribución de señales de alta velocidad en redes deterministas Profinet y EtherNet/IP. La lógica integrada de la unidad de derivación gestiona la velocidad de comunicación del bus de placa posterior de alto rendimiento, lo que permite realizar un seguimiento de parámetros en tiempo real y registrar fallos transitorios en el medio flash SDHC. Los diseños optimizados de las pistas de la placa admiten la máxima escalabilidad de la densidad de E/S y garantizan la compatibilidad total del firmware flash durante la sincronización del firmware de accionamientos multieje.
Preguntas frecuentes
P: ¿Qué interfaz gestiona la transmisión de datos de alta velocidad entre la unidad BCU-02 y las unidades de potencia de los inversores?
R: La ejecución de comandos en tiempo real y el procesamiento de la retroalimentación se realizan a través de canales de fibra óptica dedicados conectados a los transceptores ópticos del panel frontal.
P: ¿Qué función cumple la ranura SDHC del módulo BCU-02?
R: La ranura para tarjeta SDHC integrada almacena registros de fallos locales, conjuntos de parámetros e historial de tendencias operativas utilizados para el diagnóstico detallado de los accionamientos.
P: ¿Cómo se suministra la alimentación de control principal al conjunto BCU-02?
R: La placa funciona con una alimentación de control auxiliar aislada de 24 VDC, conectada directamente al bloque de terminales de alimentación designado.
Directrices para la instalación en campo
- Desconecte todas las alimentaciones principales trifásicas y la alimentación auxiliar de control de 24 VDC antes de insertar o retirar la unidad de control del bastidor del accionamiento.
- Observe estrictamente los procedimientos de protección contra descargas electrostáticas durante la manipulación para evitar daños en los componentes sensibles de montaje superficial y los transceptores ópticos.
- Verifique los radios mínimos de curvatura de todos los cables de fibra óptica conectados para evitar la atenuación de la señal o la fractura del núcleo de vidrio.
- Apriete todos los tornillos de retención de los bloques de terminales y las conexiones de puesta a tierra del bastidor para garantizar una correcta puesta a tierra del chasis y la inmunidad al ruido.
